示波器测量485通讯波形_通信_示波器

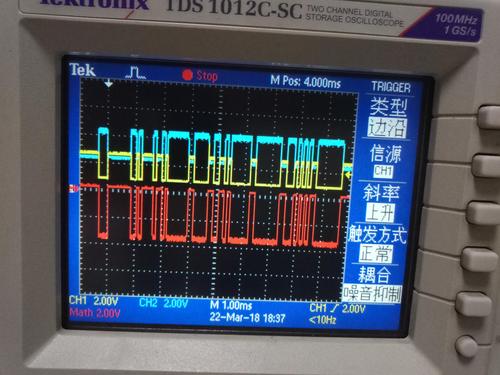

连接示波器探头，将探头分别接485通讯插头的A和B，软件内下发485通讯指令。
485通讯测试中，看下示波器有没有485差分旗子暗记。
示波器已经探测到485通信差分旗子暗记，此时证明485通讯芯片已正常事情，改换芯片后规复正常了，芯片烧毁的缘故原由未查到。

将示波器停息后再放大波形不雅观察统统都正常，可以看出485通讯差分电压AB各为4伏。
正当一筹莫展的时候，在重新插拔通讯线上电的时候，补获了一个非常尖峰电压，电压尖峰将近10伏。
经查485通讯芯片耐压值为7伏，而且硬件设计上485通讯芯片无TVS防浪涌电压保护，该非常电压将485芯片烧毁。
