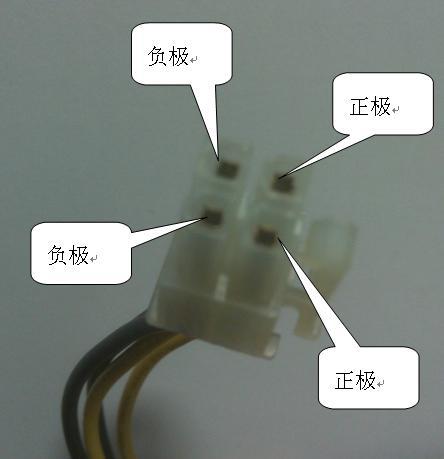

1、根据电路板的丝印来确定正负极工程师在设计PCB时,都会对接口部分的针脚定义用丝印标识好,对电源正负极来说,一样平常会用V+和GND来区分电源的正负极。以是,首先看板子上的丝印,通过板子上的丝印内容可以理解到很多信息,精确理解电路板的丝印信息非常主要。如下图所示,V+所表示的便是正极,GND便是电源地。
2、根据极性元器件来确定正负极极性元器件是有极性的,在利用时不能接反。常用的有极性的元器件有电解电容、二极管等。以是通过有极性的元器件可以确定电路的正负极。以电解电容为例,其正极一定要接电源正,负极一定要接GND,识别对了电容的引脚也就能确定电路的正负极。电容确定正负极如下图所示。

3、根据大面积的覆铜来确定正负极在设计PCB时为了提高抗滋扰能力、降落地线的阻抗,会把地以大面积覆铜的办法实现电气连接,在如果电路板覆铜了,基本都因此GND作为网络覆铜的,依次可以判断大面积覆铜的是地线。如下图所示。

4、其他办法来确认正负极也可以通过芯片的引脚来确认正负极,芯片都是须要供电,有供电引脚,如果知道芯片的引脚顺序也可以区分出电源的正负极,但是这种方法有个毛病,便是只适用于只要一个电源网络的情形,如果电路板上有多个电源网络,则还须要通过以上方法进一步确认。
