本日，OLEDindustry带大家看看DDI（显示驱动器IC），这是显示面板实现显示的基本组件。

指示TFT掌握像素的“显示器的旗子暗记灯”

$一文识破AMOLED/LCD的DDI、COG\COF\COP封装和FPCB_暗记_旗子一文识破AMOLED/LCD的DDI、COG\COF\COP封装和FPCB_暗记_旗子智能$

DDI代表显示驱动器IC（集成电路），是一种用于驱动显示器许多像素（如OLED和LCD）的小型半导体芯片。

$一文识破AMOLED/LCD的DDI、COG\COF\COP封装和FPCB_暗记_旗子一文识破AMOLED/LCD的DDI、COG\COF\COP封装和FPCB_暗记_旗子智能$

（图片来自网络侵删）

为了使显示器在屏幕上显示信息，用户必须首先通过触摸或遥控来掌握设备。
然后，吸收该命令的设备将信息通报给大脑中心处理器，中心处理单元（AP或CPU）再将用户的命令作为旗子暗记处理并将其发送出去。
该旗子暗记通过称为PCB的电路板通过DDI传输到面板。
此时，DDI命令每个像素实行操作。
DDI通过显示面板中的TFT（薄膜晶体管）来掌握像素，而不将其指向像素。

显示器像素光的三原色RGB（红，绿，蓝），是用于显示子像素组成的，并且这样的子像素是由TFT（薄膜晶体管）和DDI来掌握的。
DDI充当AP和面板之间的旗子暗记路径，并且是可以在屏幕上显示各种图像信息的主要功能组件。

打个比喻，如果TFT是起到RGB驱动子像素'开关'的浸染，那么DDI便是见告交流机如何移动“红绿灯”可以被看作是一个角色。

DDI的类型

在很长的金属棒用黄色箭头指向右侧上面的照片便是DDI

DDI的运用分为两大种。
一种是智好手机的DDI，另一种是平板电脑或智能电视这种中尺寸到大尺寸的电子产品。
DDI的附着办法紧张取决于面板。
电视有几个大板，如DDI很多情形下，附着在侧面和顶部，而移动产品，包括智好手机，是由一个单一集成的DDI连接。

DDI附着办法以及如何事情

DDI紧张由门IC和源IC组成。
门IC卖力打开和关闭子像素，源IC产生子像素，表现为色差。
在源IC和门IC中，利用电压差将电流流向TFT，并且驱动每个子像素。

以上讲的是DDI，用作旗子暗记灯来驱动显示器。
接下来，谈下如何利用DDI和FPCB配置的封装技能类型。

为了使显示面板正常事情，必须将各种干系组件配置在一起。
尤其是与显示面板最近的组件是DDI（显示驱动器IC），并且DDI软件包部件也是DDI正常事情所必需的。
此外，PCB（电路板）或FPCB（柔性电路板）是将DDI封装连接至电视或智好手机等设备。

接下来理解DDI封装和FPCB，它们是用于显示面板上实现显示的干系部件。

什么是DDI（显示驱动器IC）封装？

DDI代表显示驱动器IC（集成电路），是一种用于驱动构成显示器的许多像素（如OLED和LCD）的小型半导体芯片。
当用户打开设备时，吸收到该命令的设备会关照显示器显示所需的图像，该旗子暗记通过DDI通过PCB的电路板传输到显示面板。
此时，DDI命令每个像素的行为，TFT（薄膜晶体管）吸收命令并掌握像素，以在显示面板上显示期望的画面。

DDI是一种半导体芯片，并且实行其功能所需的部分的配置与DDI一起被称为“DDI封装”。
诸如智好手机之类的移动设备常日被集成到DDI芯片中，并且在诸如电视的大尺寸面板的情形下，在DDI周围形成单独的芯片。

DDI包由DDI芯片，时序掌握器（T-CON），图形RAM（GRAM）和电源驱动电路组成。
T-CON将从设备主体AP输入的数据旗子暗记转换为DDI所需的旗子暗记。
这是为了将输入数据信息调度为适宜DDI Gate IC，Source IC的旗子暗记。
GRAM用作临时存储要输入到IC的数据，存储输入旗子暗记并将其发送回IC的存储器。
此时，GRAM与T-CON进行交互并处理旗子暗记。
而发电电路用来产生电压用来驱动显示面板并向源IC和门IC供应必要的电压。

按绑定类型对DDI封装进行分类

在DDI包中，最近感兴趣的领域是配件类型。

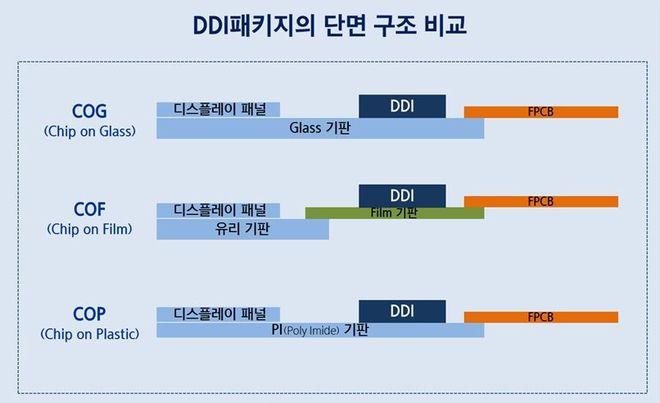

个中COG，COF和COP紧张根据DDI所连接的基材是刚性还是柔性来分类。

一种是直接连接到用于显示面板的刚性的玻璃基板系统，这是COG的DDI封装办法，一种是通过柔性膜附接到COG（玻璃上的芯片）上，这是COF的办法，这样的封装办法是显示面板本身利用时一个比较灵巧的办法，而其余一个是把DDI绑定到PI上，称为COP。
每项技能都是一项可以普遍运用于大中型产品的中小型产品的DDI封装技能。
特殊是，COF和COP技能可与全面屏和柔性显示器合营利用。
由于封装灵巧，与COG比较，可以进一步减少边框，扩大屏幕面积，从而提高空间利用率。

什么是柔性印刷电路板（FPCB）？

为了驱动显示面板，它被称为印刷电路板（PCB），其充当中间连接器以将由AP命令的旗子暗记发送到DDI。
它是由可以传输电旗子暗记的导体（常日为铜）形成的部分。
因此，多氯联苯被人们比喻为人类的神经。

FPCB（柔性印刷电路板）是一种电路板，比现有的刚性PCB更加优柔。
以是，它可以增加与PCB相同属性的柔韧性。
与DDI不同，FPCB没有自己的独立功能。
其浸染是将移动或大型电子产品AP指令的旗子暗记传送给DDI。

然而，PCBs是所有电子设备中的关键部件，从小型家电到智好手机等前辈移动通信设备。
近年来，由于空间利用和重量等优点，移动设备一贯在遍及。
