单片机最小系统顾名思义便是单片机最小运用系统，便是以最少的原件组成的单片机可以正常事情的一个别系。
单片机最小系统紧张包括三个部分：电源、晶振、复位电路。

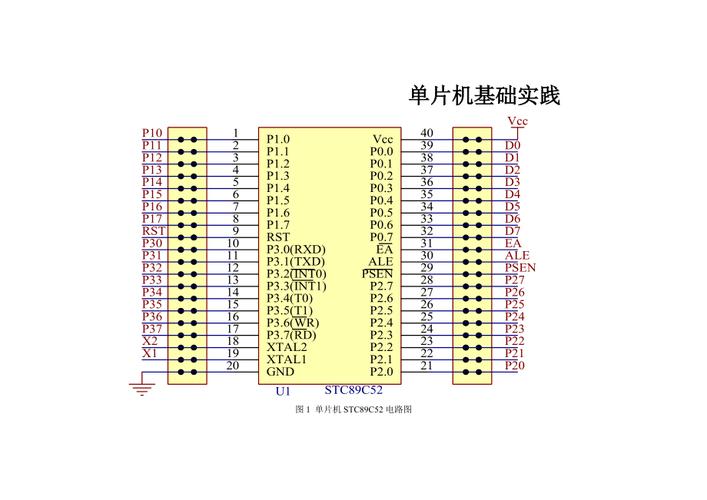

电源：这里我们选用的是STC89C52，它须要5V的供电系统。 40引脚接的是+5V，常日也称为VCC或VDD，代表电源正极。 20引脚接的是GND，代表电源负极。
晶振（晶体振荡器）：为单片机系统供应基定时钟旗子暗记，单片机内部所有的事情都因此这个时钟旗子暗记为步调基准来进行事情。 STC89C52单片机的18引脚和19引脚是晶振引脚，接了一个11.0592MHｚ的晶振，每秒震荡１１０５９２００次，晶振外须要加上两个ｐＦ的电容，电容的浸染是帮助晶振起振，并坚持震荡旗子暗记的稳定。
复位电路：
单片机复位电路
稳态时：电容隔离直流，隔离了＋５V。复位按键是弹起状态，复位按键下面部分电路就不产生电压差,以是按键和电容以下部分的电位都是和GND相等的，也便是0V。我们利用的单片机是高电平复位。，低电平正常事情，以是正常事情的电压是0V。
没有电到上电瞬间：电容上方电压是5V，下方是０V,根据电容的干系知识我们可以知道，电容要进行充电,正离子从上往下充电，负电子从GND往上充电，这时电容对电路来说相称于一根导线，全部电压都加在电阻上,RST端口位置的电压便是5V.随着电容充电越来越多，电流会越来越小，而RST端口上的电压值即是电流乘以电阻的阻值,因此也就会越来越小，一贯到电容完备充满后，线路上不再有电流，这时RST和GND的电位就相等了，也便是0V。
上电复位：单片机系统上电后,RST引脚会先保持一小段韶光的高电平而后变成低电平。复位韶光打算：t = 1.2RC
按键复位(即手动复位)有两个过程,按下按键之前,RST的电压是0V,当按下按键后电路导通，同时电容也会在瞬间进行放电，芯片处于高电平复位状态。松开按键后和上电复位类似,先是电容充电,后电流逐渐减小直到RST电压变0V。按下按键的韶光常日都会有几百毫秒,这个韶光足够复位了。
