废话不多说，直接上图！
☆电路图的笔墨符号及标识
1.基本笔墨符号
种类
字母符号
对应中文名称
单字母
双字母
组件、部件
A
—
分立元件放大器
—
激光器
—
调节器
AB
电桥
AD
晶体管放大器
AF
频率调节器
AG
给定积分器
AJ
集成电路放大器
AM
磁放大器
AV
电子管放大器
AP
印制电路板、脉冲放大器
AT
抽屉柜、触发器
ATR
转矩调节器
AR
支架盘、电动机扩大机、反好奇
AVR
电压调节器
变换器（从非电量到电量或从电量到非电量）
B
—
热电传感器、热电池、光电池、测功计、
晶体转换器
—
送话器
—
拾音器
—
扬声器
—
耳机
—
自整角机
—
旋转变压器
—
仿照和多级数字
—
变换器或传感器
BC
电流变换器
BO
光电耦合器
BP
压力变换器
BPF
触发器
BQ
位置变换器
BR
旋转变换器
BT
温度变换器
BU
电压变换器
BUF
电压—频率变换器
BV
速率变换器
电容器
C
—
电容器
CD
电流微分环节
CH
斩波器
二进制单元延迟器件、存储器件
D
—
数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁芯存储器、寄存器、磁带记录机、盘式记录机、光器件、热器件
DA
与门
D（A）N
与非门
DN
非门
DO
或门
DPS
数字旗子暗记处理器
杂项
E
—
本表其他地方未提及的元件续表
EH
发热器件
EL
照明灯
EV
空气调节器
保护器件
F
—
过电压放电器件、避雷器
FA
具有瞬时动作的限流保护器件
FB
反馈环节
FF
快速熔断器
FR
具有延时动作的限流保护器件
FS
具有延时和瞬时动作的限流保护器件
FU
熔断器
FV
限压保护器件
发电机电源
G
—
旋转发电机、振荡器
GS
发生器、同步发电机
GA
异步发电机
GB
蓄电池
GF
旋转式或固定式变频机、函数发生器
GD
驱动器
G-M
发电机—电动机组
GT
触发器（装置）
旗子暗记器件
H
—
旗子暗记器件
HA
声响指示器
HL
光指示器、指示灯
HR
热脱口器
继电器、打仗器
K
—
继电器
KA
瞬时打仗继电器、瞬时有或无继电器、互换打仗器、电流继电器
KC
掌握继电器
KG
气体继电器
KL
闭锁打仗继电器、双稳态继电器
KM
打仗器、中间继电器
KMF
正向打仗器
KMR
反向打仗器
KP
极化继电器、簧片继电器、功率继电器
KT
延时有或无继电器、韶光继电器
KTP
温度继电器、跳闸继电器
KR
逆流继电器
KVC
欠电流继电器
KVV
欠电压继电器
电感器、电抗器
L
—
感应线圈、线路陷波器，电抗器（并联和串联）
LA
桥臂电抗器
LB
平衡电抗器
电动机
M
—
电动机
MC
笼型电动机
MD
直流电动机
MS
同步电动机
MG
可做发电机或电动用的电动机
MT
力矩电动机
MW（R）
绕线转子电动机
仿照集成电路
N
运算放大器、仿照/数字稠浊器件
丈量设备
试验设备
P
—
指示器件、记录器件、打算丈量器件、旗子暗记发生器
PA
电流表
PC
（脉冲）计数器
PJ
电度表（电能表）
PLC
可编程掌握器
PRC
环型计数器
PS
记录仪器、旗子暗记发生器
PT
时钟、操作韶光表
PV
电压表
PWM
脉冲调制器
电力电路的开关
Q
QF
断路器
QK
刀开关
QL
负荷开关
QM
电动机保护开关
QS
隔离开关
电阻器
R
—
电阻器
—
变阻器
RP
电位器
RS
丈量分路表
RT
热敏电阻器
RV
压敏电阻器
掌握电路的开关选择器
S
—
拨号打仗器、连接极
SA
掌握开关、选择开关、电子仿照开关
SB
按钮开关、停滞按钮
—
机电式有或无传感器
SL
液体标高传感器
SM
主令开关、伺服电动机
SP
压力传感器
SQ
位置传感器
SR
转数传感器
ST
温度传感器
变压器
T
TA
电流互感器
TAN
零序电流互感器
TC
掌握电路电源用变压器
TI
逆变变压器
TM
电力变压器
TP
脉冲变压器
TR
整流变压器
TS
磁稳压器
TU
自耦变压器
TV
电压互感器
调制器
变换器
U
—
鉴频器、编码器、、互换器、电报译码器
UR
变流器、整流器
UI
逆变器
UPW
脉冲调制器
UD
解调器
UF
变频器
电真空器件
半导体器件
V
—
气体放电管、二极管、晶体管、晶闸管
VC
掌握电路用电源的整流器
VD
二极管
VE
电子管
VZ
稳压二极管
VT
晶体三极管、场效应晶体管
VS
晶闸管
VTO
门极关断晶闸管
传输通道
波导、天线
W
—
导线、电缆、波导、波导定向耦合器、偶极天线、抛物面天线
WB
母线
WF
闪光旗子暗记小母线
端子
插头
插座
X
—
连接插头和插座、接线柱、电缆封端和接头、焊接端子板
XB
连接片
XJ
测试塞孔
XP
插头
XS
插座
XT
端子板
电气操作的机器装置
Y
—
气阀
YA
电磁铁
YB
电磁制动器
YC
电磁离合器
YH
电磁吸盘
YM
电动阀
YV
电磁阀
终端设备
稠浊变压器
滤波器、均衡器
限幅器
Z
—
电缆平衡网络、压缩扩展器、晶体滤波器、网络
2.赞助笔墨符号
符号
名称
符号
名称
符号
名称
A
电流
F
快速
PU
不接地保护
A
仿照
FB
反馈
R
记录
AC
互换
FW
正，向前
R
右
A，AUT
自动
GN
绿
R
反
ACC
加速
H
高
RD
红
ADD
附加
IN
输入
R，RST
复位
ADJ
可调
INC
增
RES
备用
AUX
赞助
IND
感应
RUN
运转
ASY
异步
L
左
S
旗子暗记
B，BRK
制动
L
限定
ST
起动
BK
黑
L
低
S，SET
置位，定位
BL
蓝
LA
闭锁
SAT
饱和
BW
向后
M
主
STE
步进
C
掌握
M
中
STP
停滞
CW
顺时针
M
中间线
SYN
同步
CCW
逆时针
M，MAN
手动
T
温度
D
延时（延迟）
N
中性线
T
韶光
D
差动
OFF
断开
TE
无噪声（防滋扰）接地
D
数字
ON
闭合
V
真空
D
降
OUT
输出
V
速率
DC
直流
P
压力
V
电压
DEC
减
P
保护
WH
白
E
接地
PE
保护接地
YE
黄
EM
紧急
PEN
保护接地与中性线共用
3.分外用场的专用笔墨符号
名称
笔墨符号
名称
笔墨符号
新符号
旧符号
新符号
旧符号
互换系统中电源第一相
L1
A
接地
E
D
互换系统中电源第二相
L2
B
保护接地
PE
——
互换系统中电源第三相
L3
C
不接地保护
PU
——
中性线
N
0
保护接地线和中性线共用
PEN
——
互换系统中设备第一相
U
A
无噪声接地
TE
——
互换系统中设备第二相
V
B
机壳或机架
MM
——
互换系统中设备第三相
W
C
等电位
CC
——
直流系统电源正极
L+
——
互换电
AC
JL
直流系统电源负极
L-
——
直流电
DC
ZL
直流系统电源中间线
M
Z
4.常见的表示颜色的字母代号
颜色
标记代号
颜色
标记代号
红
RD
棕
BN
黄
YE
橙
OG
绿
GN
绿黄
GNYE
蓝（包括浅蓝）
BU
银白
SR
紫、紫红
VT
青绿
TQ
白
WH
金黄
GD
灰、蓝灰
GY
粉红
PK
黑
BK
—
—
5.表示电气仪表类型及名称的笔墨符号
名称
笔墨符号
名称
笔墨符号
安培表（电流表）
A
频率表
Hz
毫安表
mA
波长表
λ
微安表
μA
功率因数表
cosφ
千安表
kA
相位表
φ
安培小时表
Ah
欧姆表
Ω
伏特表（电压表）
V
兆欧表
MΩ
毫伏表
mV
转速表
n
千伏表
kV
小时表
h
瓦特表（功率表）
W
温度表（计）
θ（t°）
千瓦表
kW
极性表
±
乏表（无功功率表）
var
和量仪表（如电量和量表）
ΣA
电能表（瓦时表）
Wh
乏时表
varh
6.范例电气仪表上表示量程、用场的笔墨符号（万用表）
笔墨符号
含义
用场
备注
DCV
直流电压
直流电压丈量
用V或V-表示
DCA
直流电流
直流电流丈量
用A或A-表示
ACV
互换电压
互换电压丈量
用V或V～表示
OHM（OHMS）
欧姆
阻值的丈量
用Ω或R表示
BATT
电池
用于检测表内电池电压
国产7050、7001、7002、7005、7007等指针万用表设有该量程
OFF
关、关机
关机
——
MDOEL
型号
该仪表的型号
——
HEF
晶体三极管直流电流放大倍数丈量插孔与挡位
——
COM
仿照地公共插口
——
ON/OFF
开/关
——
HOLD
数据保持
——
MADE IN CHINA
中国制造
☆电路图的图形符号及标识
1.常见的几种限定符号
2.常见的几种符号要素
3.常见的几种机器掌握和操作件的基本图形符号

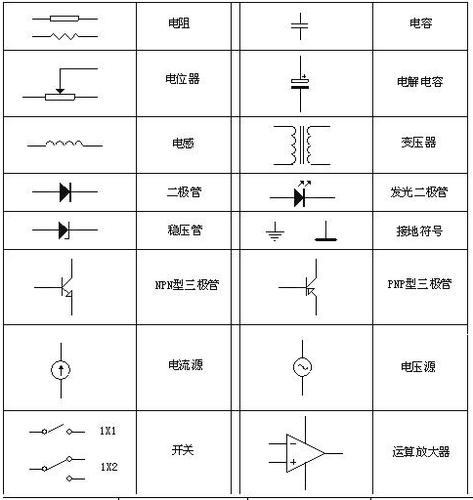

4.常用电子元器件的名称和图形符号
5.常见低压电气部件的图形符号
6.常见高压电器部件的图形符号
7.常用功能部件的图形符号
8.其他常用的图形符号
