这款充放电一体、枪盒一体枪兼容绝大多数新能源汽车，支持10A、16A四档充电电流设置，具备充满自断电，泄电保护，过压保护，欠压保护，过流保护，过热保护，防雷保护等全方位的保护功能，确保利用安全。下面充电头网就带来这款一体枪的拆解，一起看看内部的设计和用料。
奥海充放电一体枪开箱产品由多个部件组成，采取定制的轻量化PPE收纳箱收纳，可以很好的保护产品以及提升便携性。收纳箱正面中央设计有Aohi品牌。
打开收纳箱，上层枪体、放电排插采取塑封膜包裹。
取出之后，收纳箱下方还设有三个放置凹槽，分别放置16A充电插头、10A充电插头、枪线以及利用解释书。
收纳箱内所有部件一览，便是上面提到的枪体、放电排插、枪线以及10A、16A两个规格的充电插头
最惊喜的便是枪体设计，拿得手非常有质感，银黑配色，在符合人体工学根本年夜将银色部分外壳突出设计，如机器甲片一样平常，整体十分具有科技感。
枪体握把处设有锁定按键，搭配车辆电子锁功能后，安全不掉落，防止误拔。
按键两侧还设有指示灯。
机身底部印有枪体规格信息，型号为AOC-E001，额定电压250V，额定电流13A，室闺阁外的防护等级均为IP66，制造商为东莞市奥海科技株式会社。
枪头规格同样为新国标7孔互换电枪头，符合国家标准多重防护安全，插销采取铜制与镀银工艺，更好地通报电力；同时兼容市情上主流新能源汽车插孔，特斯拉、奔驰、宝马、空想、小鹏、比亚迪等品牌均可利用。
两个充电插头采取相同的风格设计，仅规格有所不同。有了这两类充电插头，车子无论是在何种场所充电，都有最优的充电方案供车主选择。
充电插头采取三脚插头，国标插脚，规格分别为16A 250V~和10A 250V~，并且都通过了国家CCC安规认证。
另一端旋转锁扣设计，这一设计可以避免车主在充电时因拉线导致各部件分离，细节考虑到位。
两个充电插头输出端部特写，插槽式设计。
枪线通体玄色，两端端头样式与充电插头的附近，线身十分粗壮。此外枪线有5米和10米两种长度可供选择，车主可根据自身实际需求选购。
枪线两端线头分别为插头和插槽设计，方便利用。
放电排插采取跑到造型设计，同时一端设有链接线缆。机身侧身喷涂银色金属漆，而顶部外壳透明化，可以说设计的十分有辨识度。
顶部设有电源开关和指示灯二合一功能键，按键黄色配色十分能干，阁下外壳上设计有MAX 4000W字样，表明放电模式下可承载最大功率。
放电排插顶部设有三脚插口和3+2组合插口各一组，三脚插口中央处有16A提示字样，方便用户差异利用。
两组插口均内置安全门，可有效防止异物单孔插入，担保用电安全。
机身底部外壳印有放电排插参数
产品型号：AOC-S001
额定电压：250V~
额定电流：16A Max
额定功率：4000W Max
制造商：东莞市奥海科技株式会社
产品通过了CCC认证。
枪体、枪线和充电插头组装后场景一览，充电模式下利用。
枪体、枪线和放电排插组装后场景一览，放电模式下利用。
奥海充放电一体枪拆解看完了奥海充放电一体枪的开箱展示，下面就进行拆解，看看内部的设计与用料。
首先撬开一体枪机身的装饰盖板，不才面隐蔽固定螺丝。
侧面的装饰盖子通过胶水固定。
打开固定螺丝，拆开充电枪外壳。
充电枪壳体之间通过橡胶圈密封防水。
指示灯小板通过螺丝固定，焊接导线连接。
按钮开关采取防水开关，导线过孔处利用胶水密封。
复位弹簧特写。
在腔体内部设有PCBA模块。
枪头与PCBA模块之间通过焊接连接。
焊接拆下连接导线，取下连接器，拆出PCBA模块。
枪头通过导线连接到PCBA模块。
导线通过压接连接。
枪头和壳体之间设有防水密封胶圈。

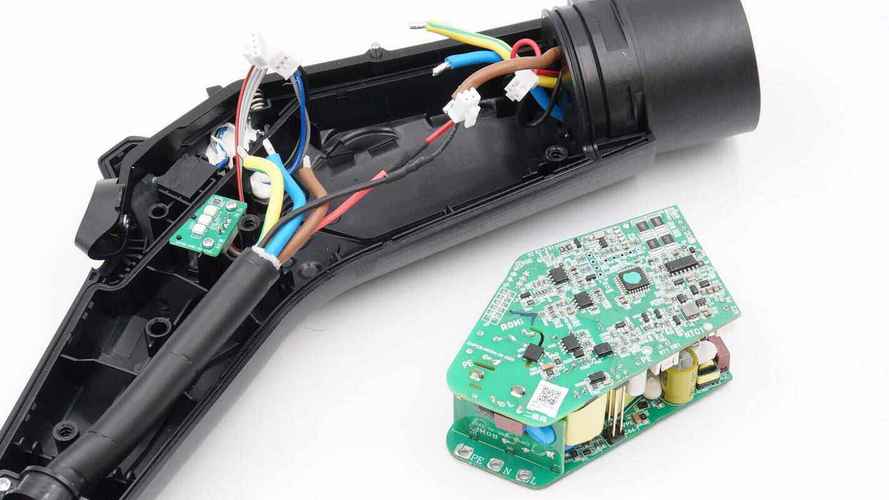

充电枪PCBA模块采取三块PCB焊接组成。
两片PCB通过一块垂直PCB连接。
PCB之间还通过排针连接。
焊接分离开两片PCB，左侧PCB焊接继电器和零序电流互感器等保护掌握元件，右侧PCB焊接赞助电源和掌握MCU。
掌握MCU小板正面一览，右侧焊接保险丝，NTC热敏电阻，共模电感，安规X2电容，高压滤波电容和变压器。左侧焊接滤波电容，连接器和遥控器天线。
小板另一壁焊接整流桥，开关电源主控芯片。右侧焊接主控MCU，泄电保护芯片，电量计量芯片和一颗四运放。
输入端保险丝来自贝特电子，出料号932，规格为3.15A 250V。
NTC热敏电阻丝印10D-7，用于抑制上电的浪涌电流。
共模电感采取EE8.3磁芯绕制，感量为30mH。
安规X2电容来自NDF达孚，容量为0.22μF。
整流桥来自虹扬，型号ABS10，规格为0.8A 1000V。
高压滤波电容来自永铭，LKM系列龟龄命电解电容，规格为10μF450V。
开关电源主控芯片来自芯朋，型号PN8135H，芯片内部集成开关管，支持10W输出功率。
变压器采取EE13磁芯，缠绕胶带绝缘。
COSMO KPC357光耦用于输出电压反馈。
贴片Y电容来自四川特锐祥科技株式会社，具有体积小、重量轻等特色，非常适宜运用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及发卖，注书籍钱1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的运用，为客户供应更多的办理方案。
充电头网理解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器利用外，也可运用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能得到客户同等认可。
两颗二极管用于输出整流，规格为SS36A。
输出滤波电容规格为680μF10V。
主控MCU来自雅特力，型号为AT32F421K8T7，内置120MHz主频Cortex-M4 CPU，内置64K Flash和16K SRAM，内部集成12位ADC，具备I2C，SPI，GPIO等通信接口。
一颗LDO用于为主控MCU供电。
复旦微FM2147是高性能泄电保护器专用电路。内部包括稳压电源、放大电路、比较电路、跳闸掌握器以及跳闸驱动电路。外围有脱钩线圈、压敏电阻、稳压二极管、二极管、电阻、电容等元器件。
电量计量芯片来自协力为，型号HLW8110，用于有功功率，视在功率，电压和电流有效值丈量。
一颗四运放芯片来自UTC友顺，型号TL074，用于旗子暗记检测放大。
继电器驱动芯片来自UTC友顺，是一颗7通道达林顿驱动器。
一颗供电芯片丝印U2Pel。
旗子暗记继电器来自宏发，为HFD4系列，线圈电压为5V，贴片焊接。
一颗无线发射芯片丝印4455，左侧是13.56MHz晶振。
右侧为无线天线。
另一块PCB上焊接继电器，电流互感器和电压互感器以及赞助电源，在左侧的输入端PCB上焊接保护元件。
PCB背面焊接三颗贴片Y电容，赞助电源整流桥，赞助电源芯片，反馈光耦和达林顿驱动芯片。
输入端焊接保险丝，共模电感和高压滤波电容。
输入端保险丝来自贝特电子，出料号932，规格为3.15A 250V。
整流桥型号MB10S，规格为1A 1000V。
高压滤波电容来自永铭。
电容为LKM系列龟龄命电解电容，规格为10μF450V。
低级主控芯片型号PN8135H。
变压器采取EE13磁芯。
KPC357光耦用于输出电压反馈。
贴片Y电容来自特锐祥，规格为TMY1102M。
另两颗贴片Y电容来自NDF达孚，
输出滤波电容规格为680μF10V。
ULN2001D用于继电器驱动。
两颗继电器来自宏发，用于掌握电路通断。继电器型号HF179F-W，触点间隙为2.4mm，继电器线圈电压为5V，一组常开触点，为3型脚位，灵敏型线圈。
继电器用于输出电流和零序电流检测。
一颗安规X2电容规格为0.22μF。
一颗电流互感器来自择明朗熙，型号为ZMPT107-1，用于互换电压采样。
在垂直小板上焊接压敏电阻和气体放电管。
气体放电管来自赛尔特。
压敏电阻来自赛尔特，型号SFV10D621K。
另一颗压敏电阻来自鸿志，型号14D621K，与气体放电管组合，共同用于浪涌保护。
末了来拆解放电排插，首先撬开放电排插外壳，内部透明盖板通过卡扣固定。
连续拆解，取下排插后盖。
排插内部16A和10A插座为一体铜条设计，与导线焊接连接。
排插内部设有电源开关，用于供电掌握。
利用游标卡尺测得一体铜条厚度约为0.51mm。
全部拆解一览，来张百口福。
充电头网拆解总结奥海智能充放电一体枪支持新能源汽车的充电和放电功能，随附的插头和插座，以及延长线配件均为拼接式设计，可以随心DIY，灵巧简洁，跟市情上仅支持单一功能的枪体完备不同。一体枪附送10A和16A插头，无需转接头，利用体验更好。枪盒一体式的设计，将充电枪和充电盒合二为一，利用更加便携，更加安全，充放一体也一定是未来发展的标配。
充电头网通过拆解理解到，奥海这款一体枪在枪头内置检测与保护电路，通过三块PCB焊接组成。个中一块PCB焊接雅特力主控MCU以及电压电流采集芯片，进行充电掌握。另一块PCB焊接继电器用于电路连接掌握。在连接两块PCB的小PCB上焊接气体放电管和压敏电阻，进行浪涌保护。
一体枪壳体之间通过橡胶垫圈密封，输入导线和输出导线均通过焊接连接，PCBA模块表面涂有三防漆保护，元件之间打胶加固，防止跌落导致破坏，奥海这款充放电一体枪的整体设计和用料都很可靠。
