背金工艺也是当代半导体家当对晶圆表面加工的一种工艺手段，也是半导体产品制造的一个主要步骤,运用于晶片批产中,以使晶圆的表面更具有匀质性和均一性。常日,在背金工艺中,晶片的表面将先经由一种叫做“表面研磨”的步骤,然后经由背金(镀金),末了经由一种叫做“转染”的步骤,以形成一个平滑、光洁、均匀的金属覆盖层。
目前背金蒸发利用的金属材料为钛（TI）、镍（NI）、银（AG）三种，蒸镀的顺序分别是钛层（1KA）、镍层（2KA）、银层（10KA）。个中TI和Sl能很好的结合，但是电阻较高，Ti层厚度最薄。Ni作为中间黏合层，不能太薄，最外一层镀AG层保护Ni层。工艺步骤为∶ TAPE→GRINDING → Si-Etch → DETAPE → EG-BOE →BACK-METAL。
一、Wafer 背金工艺的步骤
1、贴膜
将硅片正面粘贴一层保护膜。加工完产品后，须要逐片检讨贴膜质量，哀求整张膜下面都没有气泡，贴膜在硅片表面的颜色要均匀、同等，硅片边缘的膜要切割整洁、光滑，膜的边缘和硅片边缘同等，上述任何一项不知足， 都要撕掉膜，重新贴膜。
2、研磨（减薄）
表面研磨的目的是利用物理事理将晶片表面改进,使之变得更光滑、更平整,以减少背金后造成的毛病,提高金属覆盖层的稳定性及可靠性,清洁表面也会有助于金属的真空贴装及准备事情。
减薄时创造有纹路非常，非常缘故原由∶减薄时减薄机砂轮粗糙、研磨不屈均引起，处理方法∶ 当站检出、返工。
3、硅堕落
事理
(1). NO2 formation(HNO2 always in traces in HNO3): HNO2+ HNO3→2 NO2 1+ H2O
(2). Oxidation of silicon by NO2: 2NO2+Si →Si2++2NO2
(3). Formation of SiO2: Si2++2 (OH)-→ SiO2 + H2
(4). Etching of SiO2:SiO2+6HF→H2SiF6+2H2O
总反应式∶
Si+HNO3+6HF=H2SiF6+H2NO2+H2O+H2
我们硅堕落速率∶ 1-2um/Min
浸染
硅片减薄后会产生很多表面损伤，并且有硅粉残留。此时wafer内部应力很大，随意马虎碎片，硅堕落可以肃清其内部应力，并且使其表面粗糙度更大，金属更随意马虎在其上淀积。
非常
硅堕落非常描述∶背金后背面有日光灯下可见的白色痕迹非常缘故原由∶残留酸液与硅片反应，或者 cassette、提拔有水点落到 wafer上。处理方法∶日光灯下不可见即可放行严重的分出待集中返工。
4、蒸发前洗濯
Wafer背面清洁度对金属和硅的结合度有很大的影响，以是蒸发前洗濯是非常主要的一步。此步可以打消wafer 表面自然氧化层。
5、EG-BOE 非常
非常描述∶产品正面发雾。
非常缘故原由∶正面Al被BOE堕落，且不屈均。
处理方法∶ baseline放行。
6、电子束蒸发
事理

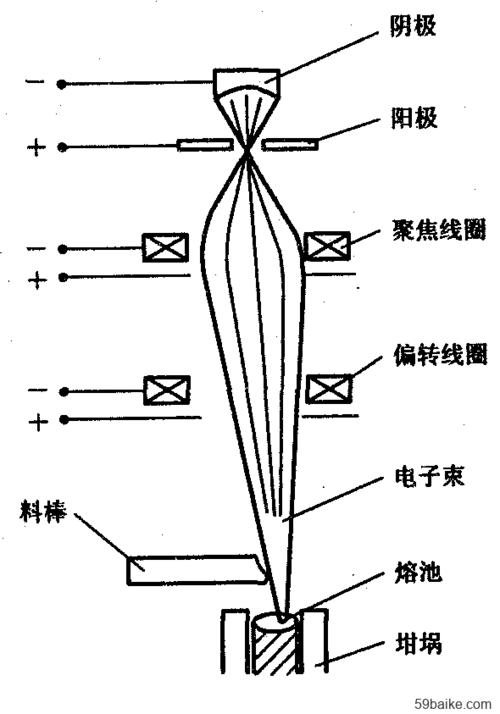

在高温材料的蒸发上，我佣常日采取电子束蒸发（Electron Beam Evaporation，简称EBE）来进行的， EBE 是利用电子束（Electron Beam）在高压下加速，经由强磁场偏转，撞击靶材， 使蒸发源加热，且加热的范围可局限在蒸发源表面极小，不必对整侗蒸发源加热，效率更高。以是，在半导系统编制程上的运用，蒸发法常日利用因此EBE 来进行的，如我们的Ti，Ni，Ag的蒸发便是一例。
EB GUN蒸发优点
由于电子束直接加热在被蒸发材料上且一样平常装被蒸发材坩锅之基座都有水冷装置，比起热电阻加热法污染较少，以是膜品质较高。又由于电子束可加速到很高能量，一些膜性子良好的氧化层在热电阻加热法中不能蒸发的，在此皆可。而且可以做成许多倜坩锅装放不同被蒸发材料排成一圈，要蒸发时就转到电子束轰击位置，因此镀多层膜相称方便。若膜层甚多须要很多材料则作半径很大的坩锅或上升型圆柱状的设计，则可放两种以上多量材料之材料座。
EB GUN蒸发缺陷
（1）若电子束及电子流掌握不当会引起材料分解或游离，前者会造成接管后者会造成基板累计电荷而造成膜面放电损伤。
（2） 对不同材料所需之电子束的大小及扫描办法不同，因此若镀膜过程中利用不同镀膜材料时必须时时调换。
（3）对付升华材料或轻微溶解即会蒸发之材料，如SiO2，其蒸发速率及蒸发分布不稳定，因此对膜厚的均与性很大影响。若将Si02 由颗粒状改为块材并调好电子束扫描之形状，则可望得到较好的分布稳定性。
目前我们常用的蒸发设备型号为∶ULVAC EI-5Z
我们的工艺哀求：
腔体真空∶ 4. OE-4Pa腔体温度∶ 200℃；
蒸发速率∶Ti∶10A/S，Ni∶10A/S；
AG∶20A/S；
行星架旋转速率∶ 8rpm；
背面PEELING剖析 Peeling分类∶
a，TI-SI分离，三层全部peeling
b，NI-TI分离，NI/AG两层peeling
c，NI-AG分离，AG层peeling（我们目前涌现最多）
Peeling非常缘故原由剖析∶
（1）工艺存在非常，导致金属层与SI的粘附力较差∶
a，wafer表面蒸发前未作业洗濯，或者被沾污，水气等;
b，蒸发设备不稳定，真空差、漏气等;
（2）后续保存不当，受环境成分影响，导致AG表面沾污或氧化，涌现黄
斑，白斑导致peeling。
蒸发非常
（1）卡坩埚
坩埚由设备迁徙改变至预定位置后， 重新编辑补蒸程序。补蒸程序须要检讨process log做片记录后决定新建子菜单。
（2）溅源·溅源标准∶
金属溅源直径大于或即是 2mm，或小于 2mm 的颗数大于即是 5颗，蒸发后创造电影背面有圆形颗粒，只需用刀片将其剔掉即可；
二、Wafer 背金工艺的事理及特点
芯片背金工艺采取了高温高压的封装方法，这样可以确保芯片与基板之间有足够稳定的联结。通过背面蒸镀金属材料，可以实现更佳的导热和机器稳定性。与传统封装技能比较，芯片背金工艺具有以下特点：
1、更好的散热性能：背面镀金属材料可以提高芯片的散热性能，降落事情温度和热应力。
2、更高的可靠性：芯片背金工艺可以增加芯片与基板之间的联结强度，从而提高封装的可靠性和稳定性。
3、更高的集成度：背面金属材料可以提高芯片的机器稳定性，降落振动和应力对芯片的影响，从而可以实现更高的密度和集成度。
三、Wafer 背金工艺的优缺陷
1、优点：
背金工艺紧张优点在于：
（1）能提高晶片表面的同等性,使得晶片表面更光滑、更平坦；
（2）能提高晶片的良品率；
（3）金属覆盖层可以供应更强的抗温度性能;
（4）可以保护晶片表面不受外界污染;
（5）可以增强晶片的抗电磁滋扰性能;
（6）有利于金属的真空贴装及准备事情。
2、缺陷：
背金工艺的缺陷在于：
（1）背金工艺须要大量的体力劳动及高昂的本钱;
（2）由于须要利用特定的设备,可能会导致晶片表面发生湿润，乃至污染；
（3）金属覆盖层可以接管一定的能量,可能会影响晶片的性能；
（4）背金工艺的本钱高,每每不随意马虎知足本钱敏感型产品的哀求。
四、Wafer 背金工艺的运用领域
背金工艺在高端封装技能中具有广泛的运用领域，紧张包括以下方面：
1、太阳能电池板：在太阳能电池板中，芯片背金工艺可以提高电池的散热和机器稳定性，从而提高电池的转换效率和寿命。
2、LED封装：在LED封装中，芯片背金工艺可以提高LED的散热性能和可靠性，从而实现更高的光效和龟龄命。
3、半导体封装：在半导体封装中，芯片背金工艺可以提高芯片的稳定性和可靠性，从而延长芯片的寿命和提高产品质量。
五、Wafer 背金工艺的发展趋势
随着科技的不断进步和市场需求的不断增多，Wafer 背金工艺在未来必将得到更广泛的运用。未来，Wafer 背金工艺将会越来越多地运用于高端封装技能领域，实现更高的密度和集成度，同时也会更多地关注节能环保和资源利用的效益。
好了，本期的关于半导体背金工艺的干系知识就跟大家分享到这里了，如有不敷或是遗漏的地方，还请大家不吝见教哦！
