前些天雷科技做了一期小米智能插座的详细评测《便宜有好货 - 小米智能插座评测》，看到有网友在留言中表示质疑产品的内部布局情形，乃至有网友将智能插座和普通插座混为一谈。本日，雷科技
小米智能插座采取内卡扣封装形式，插座外不雅观上并没有利用螺丝，从照片上可以看到小米智能插座的塑料外壳封装紧密度非常高，
后盖内部四周分布有8个卡扣，加上插座中间的三个电源引脚与塑料盖也非常密合，无缺撬开这个插座真不是件随意马虎的事。
插座后盖的设计非常专业，接地脚由于是直通插座接口，中间完备没有螺丝固定，因此在后盖上增加了固定接地脚的限位座，提高接地脚稳固程度。后盖上设计了三个USB限位卡加固USB插座，担保在利用过程中USB插座不易受插拨USB插头的外力浸染而脱落，就算是碰到暴力利用USB插座，也可以担保USB接口脱掉队不会掉到内部电路板上发生电路短路或泄电情形。
插座内部采取电源部分采取双层电路板构造，顶层电路板焊接电源引脚，这块电路板采取加大铜箔面积和镀银工艺，减少铜箔板线路电阻，增强传传输电流。
电路板与电源插脚部分采取人工焊接办法，但雷科技的这一个插座焊接工有点粗心，在焊接时留着落锡，怕长期间利用后落锡会掉落到插座内部影响电路事情。
将电路板从插座塑料壳中从离出来。可以看到智能插座的核心电路板模块竖接在电源电路板上。插座的电路板均利用防氧化漆保护敷铜线路，能有效地提高电路板利用寿命。
电源电路板的顶、下层采取0.5mm厚、2mm宽的铜片相连接。
电源输出插口利用0.7mm铜触片，在担保良好导电性能同时，避免智能插座在利用大电流场合因触点阻值大涌现接口高温或发生打仗不良情形。
USB插口的材质相称不错。

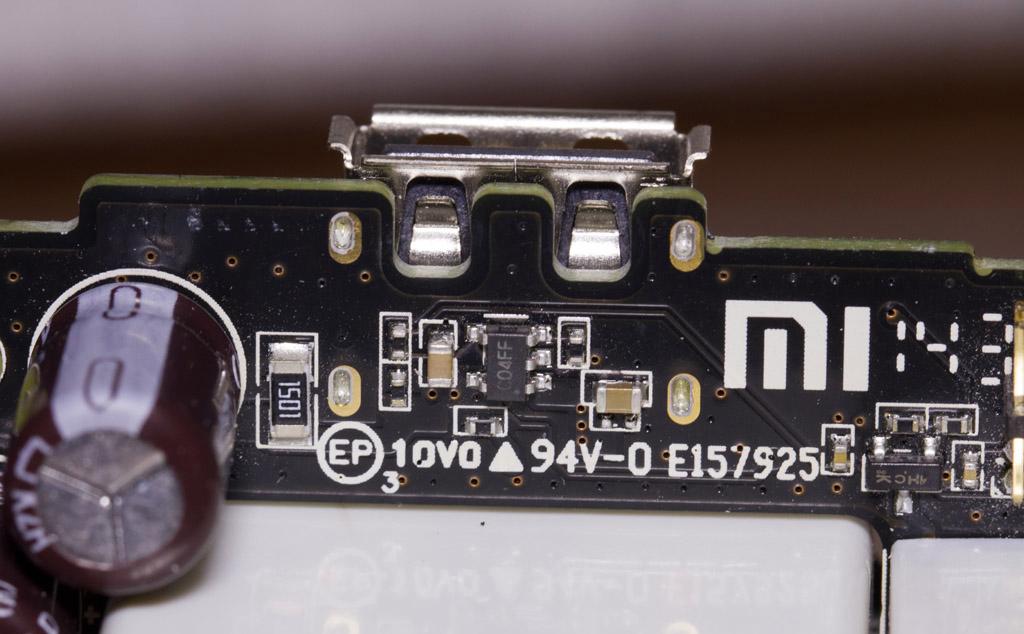

5V USB接口电源输出由主控电路对C04FF MOS管进行开关掌握。
智能插座内部采取250V 10A机器继电器对电源输出插口进行掌握，继电器加装有旁路电容，能有效减小插口输出电流对继电器触点的冲击，增加继电器利用寿命。
电源电路板与主控板利用接插座连接，因此主控板可以非常随意马虎从主电路板上拆下，大大方便智能插座破坏后的维修事情。接插座上的4根引脚分别是：电源正、电源负、220V插口掌握旗子暗记线、5V插口掌握旗子暗记线。
小米智能插座的主控板背面有电源输插口掌握开关按键和2.4G WiFi板载天线。
小米智能插座利用美满科技MarvellEZ-Connect无线物联网平台芯片办理方案，主控采取88MC200-NAP2高集成度低功耗微掌握器。88MC200芯片采取ARM Cortex M3核心，运行速率200M，内置1M FlashROM和512M RAM，88MC200微掌握器多用于智能硬件和智能家居产品的主掌握芯片。智能插座的WiFi通讯芯片采取Marvell 88W8801-NMD2 SoC芯片，芯片支持2.4G频段802.11n无线协议。
智能插座内部的高频开关电源变压器。插座内部开关电源输出供USB充电插口和掌握电路所需的电源。
开关电源输入电路利用了两只400V 4.7uF电解电容，为后级输出5V USB充电插供词给足够的输出功率。
开关电源基准芯片采取ATH4LA芯片，经由丈量剖析，应与开关电源常的TL431电源精密基准芯片的功效相同。
5V USB充电接口并联有两个16V 470uF滤波电容，肃清5V电源输出纹波，保护外接充电的电子产品。
小米智能插座待机的功耗只有0.7W，这是
5V USB输出口标准输出电源功率为5W（5V / 1A），撤除智能插座自身功耗，实测USB接口的输出功率可达到7W以上，插座内部开关电源输出功率相称不错。
后记：
通过拆解小米智能插座，可以看到这个插座并不会因低价而存在偷工减料的问题，产品的设计、零件用料一点也不暗昧，跟上百元的智能插座比较质量一点都不差。小米智能插座的低价源于采取了Marvell EZ-Connect无线物联网平台芯片办理方案，Marvell为该方案供应了产品前期研发所需的很多软硬件设计资源，让开发者可以非常随意马虎和快速设计出自已的产品，减少前期研发投入。在Marvell的这套芯片方案中，88MC200微掌握器性能并不出众，但用于智能插座此类产品已非常足够。小米科技对付新推产品的行业总是先破而立，压低产品价格的同时建立自已在这一行业的主导地位。在《便宜有好货 - 小米智能插座评测》的文章中，
原创：雷科技
