从事理上分，线性稳压器分为串联调度式a和并联调度式b。

个中串联调度式稳压管为常用形式，并联式调度管的输出电压稳定度高，但输出电流小，一样平常作为基准电压源利用。
如TL431芯片。

线性稳压器从构造功能上来说还可以这样分：

1、标准NP型性线稳压器（最普通的线性稳压器如7805）

（因调度管采取NPN达林顿管得名，效率低）

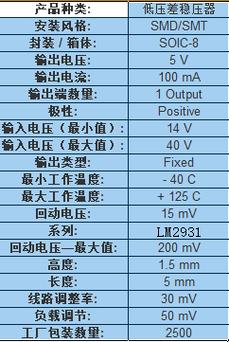

2、低压差线性稳压器（便是我们关照说的LDO，如1117系列，效率高）

（一种是专指PNP型低压差线性稳压器这一大类，另一种再细分的化是PNP型低压差性线稳压器、准低压差线性稳压器、超低压差线性稳压器的统称）

一、普通PNP型低压差线性稳压器（PNP LDO）

输入输出压差约0.5V，效率高于普通的NPN型线性稳压器

二、准低压差线性稳压器（QLDO）

输入输出压差，介于NPN型和LDO型间，约１.２V

三、超低压差线性稳压器（VLDO）

采取导通电阻非常低的P沟道或N沟通场效应管代替PNP型功率管作调度管，输入输出压差可以低于45-150mV。
以是效率高，损耗小。

阿昆本日就拿两款最有代表性的常用的线性稳压器芯片78系列如7805 封装TO-220和1117封装STO-223系列来结合芯片技能手册来聊与线性稳压器干系的专有名词，以及如查在规格书中查看干系的参数。
让大家对线性稳压器芯片有一个比较全面的认识。

关于压差前面提到的不同管型这前的压差问题，为什么这个很主要，由于压差直接决定了事情效率。

比如想得到一个5V的电源，如果用普通的7805，可能输入至少要到7V乃至８V才能得到稳定的５V电压，寻么中间的２V或３V就变成热量丢失了（压差×电流），这便是效率低，征象便是发热严重可能还要加散热片。
如果利用低压差的稳压器，可能５.５V输入就能得到５V，只有０.５V压差，这热丢失就小很多了。

从上图可以看出某品牌７８０５的在1A条件上，输入和输出压差要知足2V以上

也称线性调度率，一样平常用百分数表示，也可以直接用mV来表示。

它表示当输出电流不变，输入电压变革（比如最小值到最大值），输出电压的一个变革率。
说白点便是恒量当输入电压不稳定时，输出能不能够稳定的住的指标。
既然是稳压管，就要在输入电压变革时能稳住固定值。

如上图这是7805规格书里的线性调度率参数,我们来解解一下

环境温度都是25度，里面有两个测试条件，一个是在7V-25V之间的输入电压来测试（这是稳压管的最高输入参数的极限测试），表示输入在7V的时候和25V的时候，7805的输出电压变革值范例值是4mV,最大值100mV.

另一个是在8-12V之间测试（由于这一段的输入电压才是电路实际用的较多的值），在这个输入范围内，输出电压的变革范围范例值可以小到1.6mV,最大值也可才达到50mV.

可见，8--12V的输入时，输出变革非常小，就表面称压管受输入影响小。

上面是1117的线性调度率参数，也同理，大家能看懂吗？VIN-VOUT是指输入电压与输出电压的差值在以上范围的情形下测试

如图上7805的负载调度率参数，同样25度时，在两个测试条件下测试，一个是当7805输出5MA和1.5A时(极限），其输出的电压值颠簸量范例值是9mV，最大值是100mV.。
当输出250mA----750mA时(实际运用电流），输出电压值的颠簸量范例值为4mA,最大50mV.

同样这是1117的不同电压型号的一个负载调度率

如上图是7805的输出电压参数。
标称是5V，但是根据不同的测试条件（温度，电压和电流不同），会有一点差异。
在常规的事情情形，输出可以4.8--5.2V。
在温度恶劣，电压电流极限情形时，输出也能担保在4.75V--5.25V。

静态电流IQ指LDO内部流向地的总电流。
，静态电流=输入电流-输出电流

也即是穿载时的芯片电流。

静态电流包括根本电压源、取样电阻和偏差放大器所花费电流。
静态电流不是一个固定值，是受内部构造，环境温度成分影响。
由双极形的晶体管构成的调度管属于电流掌握器件，其静态电流随负载电流的增大而增加。
MOS管属于电压掌握器件，其静态电流险些不随负载而变革。
减小静态电流有助于提高LDO的效率，对付电池用设备会关注此参数。

为担保芯片的结温不过高，稳压管的功耗要限定在一个范围内。
实际运用时要知足PD小于PDM。
最大许可功耗PDM与最高结温TJM、环境温度TA以及结到周围空气的总热阻R有关，公式为：

PDM=（TJM-TA）/R

如图，7805的最大输出电流是1.5Ａ，IOM表示电流极限一样平常不会利用这个值。
固定输出５V。

最下的PD在同一个温度下的２种条件下的不同值，一个是不加散热片的时候，最大许可功耗是１.５W，增加散热片（空想情形下）可以达到１５W．

指LDO的电源转换效率，输出功率与输入功率的比值。
效率越高，损耗越小。

空想情形下（静态电流不考虑），输入总功率PI=稳压器本身功耗PD+输出功耗PO

如8V输入7805，电流为1A，那么

PD＝（８-５）×１＝３W

PO＝５×１＝５W。

效率＝PO/PI

便是指稳压管内部的晶圆芯片，由于是由半导体PN构造成，以是它的温度便是叫结温

稳压管所许可的最高结温用TJM表示，超过此温度，稳压管输出关闭自动保护，或者烧坏。
不同芯片结温不一样，常见的结温是125度或150度。
个别公司生产的最高结温可达165度。
这些和前辈的生产工艺和材质有关。

过热保护关断：当芯片温度过高时，超过许可最大事情温度，芯片会自动保护，判断输出，现在稳压管险些都有这个功能。
芯片过热保护后关断，当芯片温度降到25度时才可以重新有输出。
瞬态相应（Transient Response)：指当输出电流发生跳跃变革时，输出电压最大许可变革量。
瞬态相应与输出滤波电容的容量及等效串联电阻ESR、最大许可负载电容有关，当输出波形上的震荡脉冲不超过3-4个时，可以认为瞬态相应符合哀求。
输出噪声电压：是指在规范的频率范围内输出噪声电压的峰峰值（或有效值）如7805参数的噪声电压。
1117的均方根输出噪声。
事实上关于稳压管还有好好好多的参数，大家有兴趣都可以去研究。
