RS232 美国电子工业协会（EIA）、调制解调器厂家及打算机终端生产厂家共同制订的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交流接口技能标准”。它在通信设备上作为调试口，板间通信接口和监控旗子暗记接口，传输间隔比较短，调试利用比较频繁，常常带电插拔，因此接口会收到过电压，过电流的冲击;做短间隔传输连接利用，有时会感应到雷击强电磁电殒滋扰，从而导致接口芯片破坏，上海音特 针对 RS232 传输特点制订办理方案：
1. 防雷保护器的总体哀求
在正常运行时,雷电保护器的接入应不影响旗子暗记的正常传输,雷电保护器的对地阻抗应非常大,串连在电路中的阻抗应非常小。
在雷电打击通信总线时,雷电保护器应发挥良好的电压钳位浸染,其钳位电压应低于后端掌握芯片或其它电器件的耐受电压水平。
在抑制雷电打击过程中,雷电保护器自身应无缺无损。
雷电保护器对雷电打击应具有足够快的相应速率

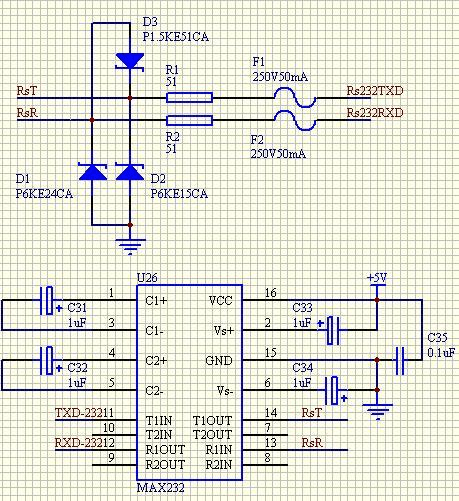

2. RS232 防雷过压 + 带电拔插 + 静电保护
综合防护：
器件选择：GDT：INT3R090L 或 INT3R090M
TVS: 根据供电电源选择，一样平常±12V 的选择 SMBJ12CA 或者 P6KE15CA。
把稳 TVS3 的选择，TVS3 利用 SMBJ24CA,但是当波特率比较高时，由于 TVS 有较大的结电容，会影响旗子暗记的发送与吸收，当波特率大于 9600，不建议利用 TVS3，详细可见测试报告。
PPTC：60V-010 或 SMD1206-010
知足: IEC61000-4-5 10/700US 6KV /150A
1.2/50US&8/20US 6KV /3KA
IEC61000-4-2 CONTACT DISCHARGE :8KV AIR DISCHARGE:15KV
3. RS232 过压 + 带电拔插 + 静电保护：
此方案适用于 PC 工业掌握，数据机房等高可靠性的室内数据设备，对抗浪涌哀求较低，紧张是
静电防护哀求，此方案知足 IEC61000-4-2 CONTACT DISCHARGE :8KV AIR DISCHARGE:15KV
附件：RS232 保护器件测试报告
测试：
1. 不该用任何 TVS 器件，以 115200 波特率同时发送和吸收数据，丈量发送和吸收端波形如下：
2. TVS1 和 2 利用 SMBJ15CA,TVS3 利用 SMBJ18CA 测试
波形有变形，但是在测试过程中未创造乱码
3. TVS1 和 2 利用 SMBJ15CA，TVS3 去掉不该用，测试波形如下：
4. 利用半导体放电管替代 TVS 利用，1 和 2 利用 P220S,3 利用 P0300S，测试波形如下：
结论：RS232 高速传输数据时（大于 9600），不建议加上 TVS3。利用半导体放电管则没有此问题。
