功能配置方面，B&O A1 GEN2搭载TURE360全向声音技能，使声音均衡扩散；支持AAC和aptX Adaptive音频解码，供应高清的无线音频传输；内置麦克风，支持免提通话；还支持两台音箱组成环抱立体声。续航上，内置3000mAh大容量电池，低音量下可达43小时。下面就来看看这款产品的详细拆解报告吧~
一、B&O A1 GEN2蓝牙音箱开箱B&O A1 GEN2蓝牙音箱包装盒正面展示有产品外不雅观场景图，品牌名称和产品名称，以及多项产品功能特点。
包装盒侧边展示有产品的功能按键区域。
包装盒背面特写展示了不同于上代的全新出音孔，详细先容了产品的功能特点，包括B&O标志音效，IP67防尘防水，持久续航和语音免提通话。
打开包装盒，取出音箱，音箱延续了上代的经典“圆饼状”设计，采取了金色盖板。
B&O A1 GEN2蓝牙音箱顶部出音孔盖板特写，全新开孔模式，供应更好的声音扩散性。
出音孔上隐蔽的指示灯特写，盖板内侧设置有周详防尘网，防止异物进入音腔。
机身底部盖板采取了粉色配色，设计有B&O品牌LOGO。
机身侧边的功能按键特写，依次为停息播放、减音量和加音量键。
其余一侧三颗功能按键分别为电源键、蓝牙配对按键和麦克风开关。
音箱Type-C充电接口和指示灯特写。
音箱设置有挂绳孔和皮质挂绳，提升外出携带的便携性。
皮绳上的BANG&OLUFSEN品牌标识。
经我爱音频网实测，音箱最大厚度约为46.29mm。
音箱最大直径约为133.14mm。
音箱重量约为560.0g。
我爱音频网采取CHARGERLAB POWER-Z KM002C对B&O A1 GEN2蓝牙音箱进行有线充电测试，输入功率约为14.21W。
二、B&O A1 GEN2蓝牙音箱拆解进入拆解部分，撬开音箱出音孔盖板，内侧还设置有支撑盖板。
出音孔盖板内侧构造一览，设置有一层周详防尘网。
指示灯导光柱特写。
内部盖板通过螺丝固定，设计“蛛网状”出音孔，侧边还设置有一颗小的高音喇叭单元。
盖板上贴有产品的部分先容信息，型号：B&O A1 2nd GEN，产品名称：蓝牙音箱，输入：5V-3A，制造商：BANG & OLUFSEN，以及各种认证标识等。
音箱指示灯导光柱特写，设置有海绵垫密封，防止漏光。
指示灯外围设置三个麦克风拾音孔，通过防尘网防护，用于免提通话拾音。
音腔调音孔特写，通过周详防尘网防护，全体盖板上统共设置有2个。
盖板侧边球顶高音喇叭单元特写。
卸掉螺丝，打开腔体，腔体内部构造一览。
高低音扬声器与主板连接的插座特写。
电池和麦克风小板与主板连接的插座特写。
扬声器导线焊接点特写，通过胶套绝缘。导线设置有泡棉，防止共振产生杂音。
分离前后腔，后腔内部构造一览，设置主板和电池模块。
挑开连接器，取出电池模块。
电池固定在支架内，通过海绵垫包裹，起到很好的保护。
电池组上标签信息，型号：C406C2，电压：7.4V，额定容量：3100mAh/22.94Wh，充电限定电压：8.4V，来自广东力科新能源有限公司。
撕开外部隔热塑胶，内部由两颗圆柱形锂电池串联。
电池组设置有电路保护板，通过绝缘胶带覆盖。
其余一侧丝印有电池型号：INR18650MH1，来自LG，为18650电池，单节容量3200mAh，持续放电电流10A。
电池保护板一侧电路一览，保护板上焊接热敏电阻，焊点采取胶水覆盖。
电池保护板其余一侧电路一览。
TI德州仪器BQ40Z50电池组管理器，采取Impedance Track™ 专利技能，是一款基于电池组的单芯片全集成办理方案，针对1 节、2 节、3 节和 4 节串联锂离子或锂聚合物电池组供应电量监测、保护及认证等一系列丰富的功能。
TI德州仪器BQ40Z50详细资料图。
丝印DC3906的电池保护管。
其余一颗丝印DC3906的MOS管，两颗对向串联。
丝印P的保险丝，用于电池过电流保护。

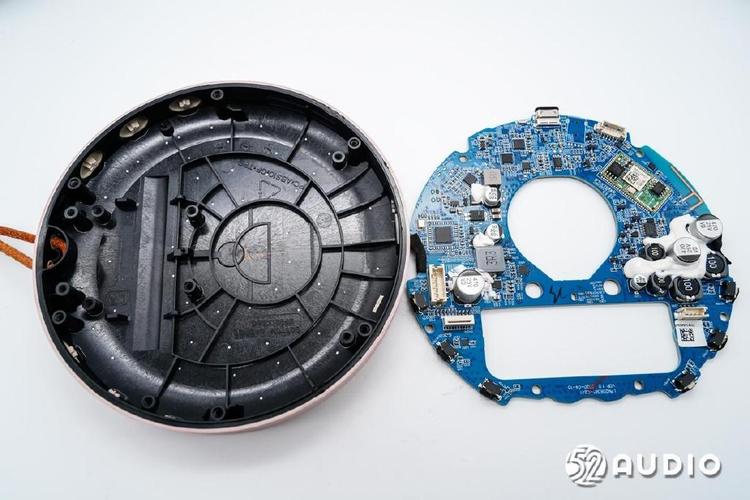

取出主板单元，后腔内部构造一览。
三颗功能按键键帽内侧特写，采取了橡胶材质缓冲。
挂绳孔内侧构造一览。
音箱主板一侧电路一览。
音箱主板其余一侧电路一览。
主板上三颗功能按键特写，贴片焊接。
用于连接麦克风小板排线的连接器特写。
连接电池的插座特写。
丝印GP7 2033的IC。
470μF 25V耐压滤波电容特写。
knowles楼氏电子IA8201音频边缘处理器，是一款高性能、超低功耗音频中心处理器，支持低延迟语音Ul的语音唤醒处理、噪音减少、高下文感知和加速机器学习推断传感器输入，支持多达4个麦克风、多个高速接口和两种封装选项。
knowles楼氏电子IA8201详细资料图。
为主控芯片供应时钟的晶振特写。
TI德州仪器丝印15RI的IC，实际型号为TPS61178，是一颗支持20V输入和输出的全集成同步升压转换器，输入端开关电流可达10A，内置两颗16mΩ开关管。
TI TPS61178 详细资料。
TI德州仪器LP5012 9/12通道、12位PWM超低静态电流I2C RGB LED驱动器。
10U45肖特基，用于升压整流。
TI TPS562201 同步降压转换器，支持17V输入电压，2A输出电流，内置开关管，采取SOT23-6封装。
TI TPS562201 详细资料。
TI德州仪器BQ25883充电IC，是高度集成的2A升压开关模式电池充电管理和系统电源路径管理器件，适用于两节 (2s) 锂离子电池和锂聚合物电池。BQ25883具有I2C掌握、OTG和电源路径功能。
TI德州仪器BQ25883详细资料图。
TI德州仪器TCA9535是一款24引脚器件，可为两线双向I2C总线或 (SMBus) 协议供应16位通用并行输入和输出 (I/O) 扩展。该器件可在1.65V至5.5V的电源电压范围内事情。
TI德州仪器TCA9535详细资料图。
TI德州仪器TLV320DAC3203音频编解码器，采取4mm×4mm VQFN封装，是一款灵巧、低功耗、低压立体声音频编码器，此编码器带有可编程输出、PowerTune功能、固定的预定义且可参数化的旗子暗记处理块、集成型PLL、集成LDO和灵巧的数字接口。
TI德州仪器TLV320DAC3203详细资料图。
TI德州仪器TPA3128D2是具有低空闲功率损耗的双通道30W差分仿照输入D类放大器，具有延长蓝牙/无线扬声器和其他电池供电音频系统的电池寿命的特点，支持4.5-26V事情电压，支持可编程的功率限定。
TI德州仪器TPA3128D2详细资料图。
圣邦微电子SGM7227高速、低功耗双刀双掷 (DPDT) 仿照开关，采取 1.8V 至 4.3V 单电源供电，用于旗子暗记切换。
TI德州仪器TLV9062双运放，用于旗子暗记放大。
TI德州仪器 TLV9062 详细资料。
Type-C充电母座特写，镭雕型号“J12011”，前端有防尘防水的密封胶圈。
丝印GE0KI的IC。
丝印C01 1A AS的IC。
TI德州仪器OPA4377 低噪声四运放。
Ti德州仪器OPA4377 详细资料。
ROHM BU9873 I2C接口的实时时钟芯片，具备高精度振荡器调节。
ROHM BU9873 资料信息。
丝印24C64A的存储器。
丝印二维码的IC。
丝印M65K2的IC。
APEC富鼎前辈AP4409AGEM功率MOSFET，APEC的前辈功率MOSFET为设计者供应了快速开关、加固器件设计、低导通电阻和本钱效益的最佳组合。
主板上蓝牙模块设置在独立的邮票板上。
Qualcomm高通QCC5127蓝牙音频SoC，支持蓝牙5.1，内置强大的四核处理器，双核32位音频运用子系统，双核高通Kalimba DSP音频系统，内置嵌入式ROM和RAM，支持外接SPI Flash，可外置PSRAM用于音频缓冲，内置双声道98dBA D类数字放大器，支持192KHz 24bit I2S和SPDIF接口，支持可完全编程的数字主动降噪，设计支持数字助手，新的开拓环境并且具有灵巧的软件平台。内置锂电池充电器可输出最高200mA，外接扩流管可实现1.8A充电。
高通QCC5127支持GPIO旗子暗记输入输出，支持LED旗子暗记输出和按钮输入，支持仿照麦克风用于主动降噪，支持数字旗子暗记输出外接解码器或DSP，片内集成LDO和开关降压，内部集成锂电池充电器。QCC5127采取BGA封装，124pin，6.56.51mm体积。
据我爱音频网拆解理解到，目前已有浩瀚款TWS真无线耳机，头戴式、颈挂式蓝牙耳机、智能音箱、智能音频眼镜等音频产品采取了高通蓝牙音频SoC。
Qualcomm高通QCC5127框图。
32MHz的晶振特写，为蓝牙芯片供应时钟。
MXIC旺宏MX25U12835F 16MB串行NOR闪存，用于存储系统固件。
AP Memory爱普APS1604M-SQ储存器，用于储存蓝牙配对信息。
前腔内部构造一览，固定两颗扬声器和麦克风小板，腔体边缘设置有橡胶垫密封。
取出扬声器单元，腔体内部构造一览。
麦克风小板设置有独立盖板密封，提升收音性能。
取掉盖板和麦克风小板。
指示灯导光柱和三颗麦克风拾音孔特写。
盖板内侧特写，设置有海绵垫防护。
麦克风小板一侧电路一览，设置有三颗MEMS麦克风。
麦克风小板其余一侧通过双面胶与腔体固定。
镭雕S2620 4414的MEMS麦克风，三颗为同一型号，用于免提通话功能。
第二颗镭雕S2620 4414的MEMS麦克风。
第三颗镭雕S2620 4414的MEMS麦克风，三颗麦克风组成远场拾音阵列，搭配楼氏电子IA8201音频边缘处理器，供应清晰、干净、精准的收音效果。
LED指示灯特写。
丝印TY的IC。
LED指示灯特写。
扬声器正面振膜特写。
扬声器背面特写。
扬声器来自PUNKTKILDE乓奇雷，型号：EASTECH ASDWD1500-0300。
扬声器与一元硬币大小比拟。
经我爱音频网实测，扬声器尺寸约为90mm。
高音喇叭正面特写。
高音喇叭背面特写，同样来自PUNKTKILDE乓奇雷，型号：EASTECH ASDDT1000-0400。
高音喇叭单元与一元硬币大小比拟。
经我爱音频网实测，高音喇叭尺寸约为25.87mm。
高音喇叭单元正负极与导线连接点特写。
B&O A1 GEN2蓝牙音箱蓝牙音箱拆解百口福。
三、我爱音频网总结B&O A1 GEN2便携式无线蓝牙音箱外不雅观上延续了上代的经典“圆饼状”设计，造型都雅，边缘柔和，握持舒适。金色盖板采取全新开孔模式，供应更好的声音扩散性。还设计有挂绳孔，搭配皮质挂绳，提升外出携带的便携性。
内部构造配置方面，前腔内搭载了90mm低音单元和25mm高音喇叭；设置有麦克风小板，设置三颗MEMS麦克风组成是拾音阵列，搭配后腔主板上的楼氏电子IA8201音频边缘处理器，供应清晰、干净、精准的收音效果。
后腔设置有锂电池和主板单元，2串锂离子电池组容量3100mAh，来自广东力科新能源。主板上蓝牙模块设置在独立的邮票板上，采取了高通QCC5127蓝牙音频SoC，内置强大的四核处理器，双核32位音频运用子系统，双核高通Kalimba DSP音频系统；外围配备旺宏25U12835F 128Mb位串行NOR闪存，爱普APS1604M-SQ储存器。
主板上，还采取了德州仪器的多款器件，包括BQ25883充电IC，TCA9535扩展器，TLV320DAC3203音频编解码器，TPA3128D2 D类放大器，OPA4377低噪声四运放，TLV9062双运放，LP5012 LED驱动器等，以及圣邦微电子SGM7227仿照开关，富鼎前辈AP4409AGEM功率MOSFET，ROHM BU9873时钟芯片等，用于B&O A1 GEN2蓝牙音箱各项功能运用。
