什么是接口？
大家都知道，CPU须要与主板的接口连接才能进行事情。经由这么多年的发展，涌现了引脚式、卡式、触点式、针脚式等各式各样的接口。目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。CPU接口类型不同，在插孔数、体积、形状都有变革，以是不能相互接插。

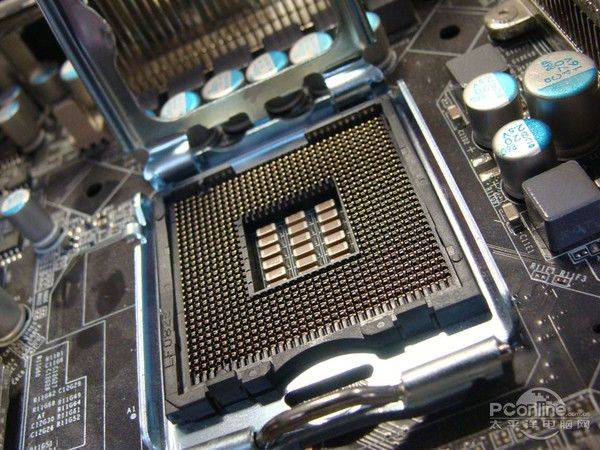

先来看看Intel的接口，用过Intel处理器的朋友都会创造，实在Intel插槽设计还是很知心的，顶部的2个缺口是定位CPU位置的，左下角还有专门的防呆设计，最大限度的避免了手残人士的自尽式装机行为，底部的缺口则是方便用户取下CPU的。
至于AMD处理器的插槽，构造上实在比Intel处理器要大略多了，针脚是放置在CPU上的，CPU插槽基本上就一排排的洞洞而已。以是一些暴力的朋友把针脚给弄歪的几率会轻微大一点。
两家的接口历史
大家都在黑Intel猖獗换接口，难道AMD真的那么厚道吗？这个问题可以说是，也可以说不是，我们不妨先从两家的接口历史开始看：
先来看看Intel的接口史，由于Scoket接口太老旧了，我们直接从经典的LGA 775接口开始讲起，LGA 775可谓Intel最龟龄的接口，从2004年推出，一贯到2010年才“寿终正寝”，产品涉及从Prescott奔驰4到Yorkfield QX9770等近百款产品。在LGA 775年代，915/925芯片组无法升级到奔驰D系列；而奔驰DCPU对应的早期945/955芯片组也升级不了“扣肉”系列，以是即便是接口相同，依然无法兼容，“换CPU就要换主板”的传统在这时候就已经存在了。
2008年，Intel以Core i系列命名新的处理器，首批上市的自然是定位旗舰Intel Core i7，性能完秒农企，同时i7专属的LGA1366接口也成为了高真个代名词，那时拥有一台i7主机是每个DIYer的梦想。当然不是大家都能消费得起高端i7，为了兼顾中低端，Intel在2009年发布了定位稍低的LGA1156，仅支持双通道内存，这样Intel的产品接口就蜕变成了高低两档次的种别。
2011年，Intel发布了革命性的Sandy Bridge架构，性能比较上一代产品有很大的提升，接口也对应的改成LGA1155，换句话说，LGA1156只存活了一年多点韶光就被取代，面对飞跃的提升，消费者只能无奈接管换CPU就要换主板的事实。
比较LGA1156，LGA1155的情形要好一些，至少它坚持了两年韶光。随着Sandy Bridge架构的上市，Intel高端产品LGA1366也被LGA2011所取代，至于LGA虽然名字不变，Intel还是能玩出花样，共有3个版本，LGA2011、FCLGA2011、LGA2011-3，互不兼容也是会玩的。
来到2013年Intel发布了大家熟习的LGA1150的Haswell，牙膏厂此时受困于工艺的瓶颈，Tick-Tock计策逐渐失落效，2年后的2015年才推出14nmLGA1151接口的Skylake，同样是2年后的2017年，推出同为1151接口的Kabylake，虽然2年韶光不长，不过依然没1156的悲剧，更何况牙膏厂岂是浪得浮名，不少朋友的2600K表示能战到Cannonlake！
说完Intel，我们来看看近年非常低调的农企，一提及历史农企就会很多骄人的业绩，不过豪杰不提当年勇，我们从大家印象较深的AM2接口开始提及，2006年，Socket AM2接口发布，支持AMD 64位桌面CPU，接口名“AM2”中的“2”也正是代表着它支持DDR2内存。操持用于取代原有的的Sock 754和Sock 939接口，从而实现了AMD桌面平台CPU插槽的统一。
由于K8架构的四核羿龙几次再三跳票，原定取代AM2的AM3接口无法上市，农企只好在2007年推出的Socket AM2+，由于与AM2完备相容，不少JS直接把AM2接口产品刷新一下BIOS就拿出来当成AM2+卖。
终于来到2009年，农企终于推出了新一代的AM3接口，由于AM3接口拥有938针物理引脚，AM3处理器自然可以用于940针脚的AM2/AM2+插槽主板，但同样是由于针脚关系，AM3主板不能兼容AM2/AM2+处理器。
2011年，AMD为拳头产品推土机FX处理器推出御用的AM3+插槽，同时可兼容AM3封装接口的系列处理器。虽然AM3主板针脚相同，不过由于供电问题，并不是以是AM3主板能兼容推土机，更不用说老旧的AM2/AM2+了。
同时2011年，AMD还发布了APU打桩机系列处理器，当然接口也全面升级到Socket FM1。Socket FM1处理器接口拥有905个针脚，处理器插槽也同样拥有905个插孔，逐一对应。2012年推出的Socket FM2处理器接口拥有904个针脚，比FM1少了一个针脚，以是FM1与FM2不兼容。2014年推出Socket FM2+接口，依然可以向下兼容FM2的CPU。
今年2月尾ZEN有望上市，到时肯定会搭载新的接口，也便是传说中的AM4接口，以今时今日农企的实力，频繁改换接口已是心有余而力不敷，统一平台提升霸占率才是正路！
改换接口用意何在？
首先明确一点，越多的针脚能容纳更多的处理器功能，以是以往Intel严格按照Tick-Tock计策，推出有重大改造的产品，改换接口是无可厚非的事情。不过早在几年前，随着摩尔定律的失落效，实际上7代以来的酷睿处理器，每代也只有5%旁边的提升，以是说是挤牙膏完备不过分，加上从针脚数也可以看出端倪，1156与1155，1150与1151，实际上只有1个针脚的差别（不少朋友梦回LGA771护舒宝时期）。更不用说，农企近年的惨淡是完备构不成威胁的，以是这里可以帮农企洗下地，就算农企遭遇如何，Intel依然接口换得很欢，以是这锅我农企不背。同时就算农企翻身了也是会努力推动接口变更的，以是也就不存在厚不厚道的问题了。
虽然看上去真的没必要，不过从技能上看，实在Intel没大家想象中的坑，Nehalem构架支持DDR3内存和整合GPU，有必要改换成1156接口，更不用说支持三通道DDR3的1366接口了。Sandy Bridge大幅提高GPU和Ivy Bridge支持PCI-E 3.0标准同样须要升级为1155接口。至于Haswell是没什么必要改换的，不过Skylake的14nm工艺和DDR4内存支持是必须更新接口的。
实在不要单看CPU接口，实在随着CPU的进步，主板接口也有非常大的提升，PCI-E总线从2.0变3.0，存储接口从SATA 3Gbps逐步进化到SATA 6Gbps到现在最新的M.2/U.2接口，USB接口从2.0到3.0再到现在最新的3.1，对性能有追求的朋友是绝对会主动改换主板的。
当然回到最根本的一点，企业最主要的事情，那便是盈利。现在市场不景气，加上主板这东西用个5、6年根本是小意思，Intel大哥不花点心思，分分钟饿去世下面一票主板小弟。以是，Intel改换接口大部分大多数是技能提升须要，而实在没办法为了照顾下面的小弟也会改换接口，不过次数不多。按照目前的情形来看，Cannonlake最快也只能在18年上市，无可否认的是目前接口改换的周期越来越长，从1年1换到2年，乃至是3年，如果Intel 的7nm，5nm工艺无法紧跟摩尔定律的话，恐怕只会越来越长，以是大家可以安心利用自己的2600K了，新出的产品如果资金不敷完备没必要升级，1155主板再战3年不是梦！
