一路来说说继电器还有它的驱动电路_触点_继电器

为什么继电用具有这两个电路特性呢？这要从继电器的内部电路构造剖析提及

继电器紧张由线圈与触点组成，可以从继电器的基本电路事理图符号看出，以单刀双掷继电器为例

继电器事理图符号

线圈部分是4脚与5脚，触点部分是1脚、2脚与3脚，在线圈的中间一样平常为铁芯或者磁芯，紧张是为了更好效果的导磁，使线圈产生的磁环线更集中地在线圈周围。

继电器的基本事情事理是利用电磁特性，线圈4脚与5脚通电产生电流，周围产生磁场，磁场会吸附触点开关的接通或者断开。

在单刀双掷继电器中，当

继电器线圈不接通电源，触点开关1与触点开关3的状态称之为常断，触点开关1与触点开关3的状态称之为常闭。

依据继电器的基本电路事理特性，工程师就可以大略设计一些驱动电路，用以掌握继电器的触点事情状态。
详细的驱动电路以三极管为例解释

在三极管驱动继电器电路中，工程师紧张是利用三极管的电流放大浸染，掌握线圈的电流关断与开启，从而间接掌握继电器的触点开关。

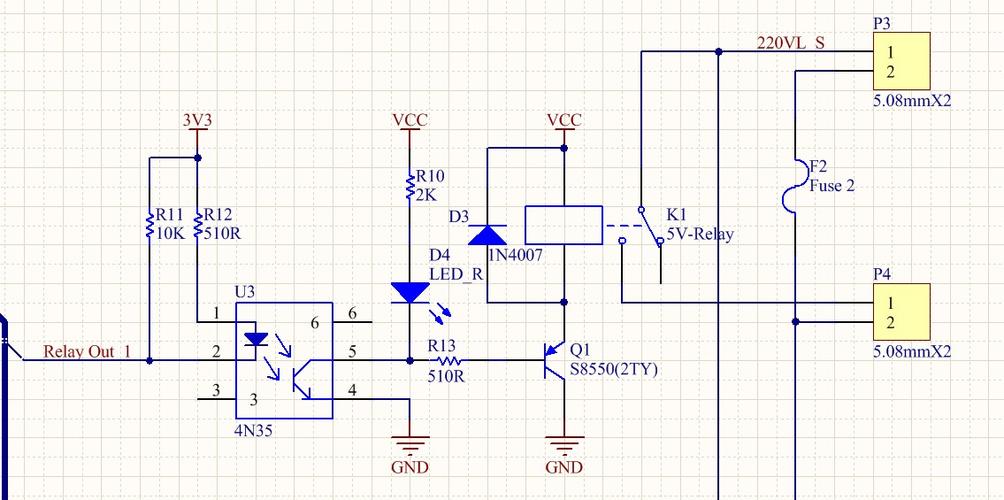

三极管驱动继电器电路

值得把稳的是，由于继电器在开启或关断瞬间会产生高压脉冲，为了保护三极管不被高压击穿，须要在继电器的线圈两端并联一个反向二极管，用于续流。

当然，继电器的驱动电路，除了三极管，工程师还可以利用MOS管、达林顿管以及专用的继电器驱动芯片。

所谓小旗子暗记掌握大功率，是指继电器线圈的小电流掌握触点开关通过的大电流；电气隔离是指线圈的小旗子暗记没有直接与触点开关的大功率旗子暗记产生回路，实现了互不滋扰隔离的效果；比如

在这些运用案例中，都是通过继电器，实现小旗子暗记掌握大功率的浸染，并且同时实现了电气隔离的效果；继电器的运用过程中，关注的参数

1）寿命次数

寿命次数是指继电器事情时开与关的次数总和，例如10万次；

2）线圈电压

线圈电压是指继电器事情时4脚与5脚之间的额定电压，例如12V；

3）线圈电流

线圈电流是指继电器事情时4脚与5脚之间最小的电流，例如100mA；与线圈电流对应的是线圈电阻，二者在电路中含义是相同的；

4）触点电阻

触点电阻是指继电器的触点开关1与触点开关2或者触点开关3在接通时的电阻，此电阻在实际项目运用中越小越好，例如100mΩ；

5）触点电流

触点电流是指继电器触点开关接通时流过的最大电流，例如10A；

6）触点电压

触点电压是指继电器的触点开关在关断时承受的最大电压，包含直流电压与互换电压，例如DC24V或者AC220V；

关于继电器的电路特性以及它的驱动电路，基本上便是这些内容，可以作为后续的参考资料；不知在继电器的利用过程中，有没有碰着什么问题？

本文由【芯片哥】原创撰写，一个只谈电子元器件与芯片的工程师，喜好就关注芯片哥，和芯片哥一起加油吧 #继电器# #芯片# #电子技能#
