高耐压及OVP过压保护
很多产品虽然输入是通用的 5V 供电,但由于充电插拔、充电器差异、用电环境,可能产生浪涌电压,将造成充电 IC 超应力失落效。目前通用 4056 耐压一样平常在8V, 而SM5202输入耐压达到 12V,输入端更特殊加入了OVP过压保护功能,能钳位浪涌电压更适宜繁芜的运用环境。后续会推出耐压更高版本,以应对不同需求。

低静态电流

SM5202采取了超低功耗设计电路,使得静态事情电流低至 2uA。对待机功耗严苛的产品来说,是一个非常空想的选择。
增加关闭充电功能
SM5202具有专用的关闭充电功能引脚。EN脚可连接单片机,便于掌握 IC 的充电,更灵巧的设计利用。
BAT 端防电池反接
考虑电池的焊接或某些产品电池的拆换,电池有可能连接缺点造成芯片破坏,SM5202内部集成了电池反接保护功能并将BAT耐压提升到9V,可以有效防止插拔浪涌和电池反接不破坏芯片,确保 IC 的安全利用。

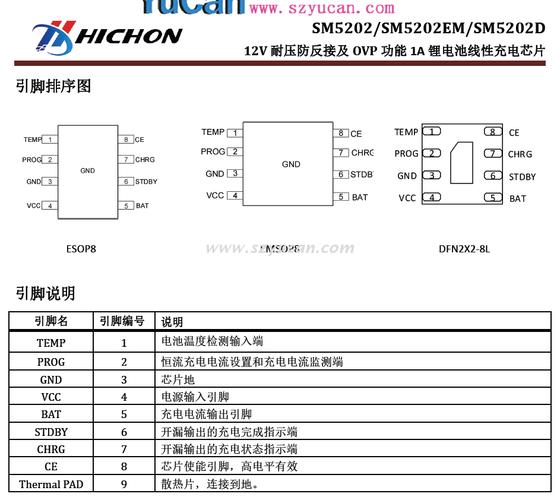

多种封装可选
ESOP8 散热增强封装,可以 PIN TO PIN 兼容市情上的 4056,做到无缝升级。但是对付一些PCB面积受限的运用不是很友好,因此我们供应了EMSOP8和更紧凑的DFN22-8封装可供选择
同时SM5202供应 4.2V 充满截止电压,1% 的充电精度。当电池电压低于 4.05V 时自动开启充电。对 2.9V 以下的电池前辈行涓流充电,待电压上升后再以额定电流进行充电。高达1A的可编程充电电流。最大化充电电流的过温度保护,可选的NTC保护能等全面的保护功能。
