其实在博客园的博文中，我已经整理了一篇关于LCD1602的文章（原作者已不可考），从技能角度来讲，这篇文章写得还是不错的，该谈论的地方都涉及到了，对LCD1602显示有兴趣的读者可以去阅读一下。但是大家可能都知道，曾几何时，某人曾经对兄弟夸了海口：要说写技能文章，我谁也不服（此剧情纯属虚构，如有雷同，实属巧合，哈哈～～）！
以是我决定百尺竿头更进一步，利用另一种办法来磋商它们，Let's Go Go Go, Fire in Hole，不好意思，走神了。
为了本文的完全性，我们大略先容一下HD44780中DDRAM的组织办法，如下图所示：
DDRAM（Display DataRAM）即“显示数据随机存取存储器”，一样平常我们简称为“显存”，大略的说，你往显存中写入什么，屏幕上就会显示什么。显示位置（Display position）表示DDRAM地址对应的屏幕位置。例如，显示位置1（屏幕左上角）对应DDRAM地址0x00（当然，这只是默认情形下）。
HD44780包含80个显存地址（第一行0x00～0x27、第二行0x40～0x67），也就意味可以显示最多80个字符。但是，我们利用的LCD1602只能显示2行，每行16个字符。换句话说，默认情形下，它只利用到了32个DDRAM地址（第一行0x00～0xF、第二行0x40～0x4F），相应的DDRAM地址与屏幕对应关系如下图所示（把稳：两行DDRAM地址不是连续的）。
例如，你想在LCD左上角显示内容，就该当把数据写入到DDRAM地址0x00中，如果想在LCD右下角显示内容，该当把相应的数据写入到DDRAM地址0x4F中。总之，液晶显示屏上的内容与DDRAM地址是逐一对应的。
当然，我们往DDRAM中写入数据是字模的地址（而不是字模本身），详细屏幕上显示什么取决于字模地址中对应的字模。HD44780芯片已经预定义了一些字模，它们保存在一个称为CGROM（Character Generator ROM，字符天生只读存储器）的地方，大略的说，CGROM便是一个字库，相应的字模如下图所示（当然，还有一个CGRAM，它许可用户自定义字模，后续有机会再谈论）。
利用CGROM中预定义的字模非常大略，只须要把字模对应的地址写入到DDRAM即可。例如，你要显示小写字母“j”，我们就该当写入0b0110_1010（0x6A），个中0110表示高4位地址（Upper 4 Bits），1010表示低4位地址（Lower 4 Bits）。
好的，我们已经知道如何确定字模地址，那怎么来定位DDRAM地址呢？总不能乱写一通吧！
HD44780内部有一个地址计数器（AddressCount, AC），它保存的便是DDRAM（或CGRAM）的地址，我们通过指令就可以掌握详细访问的DDRAM地址。

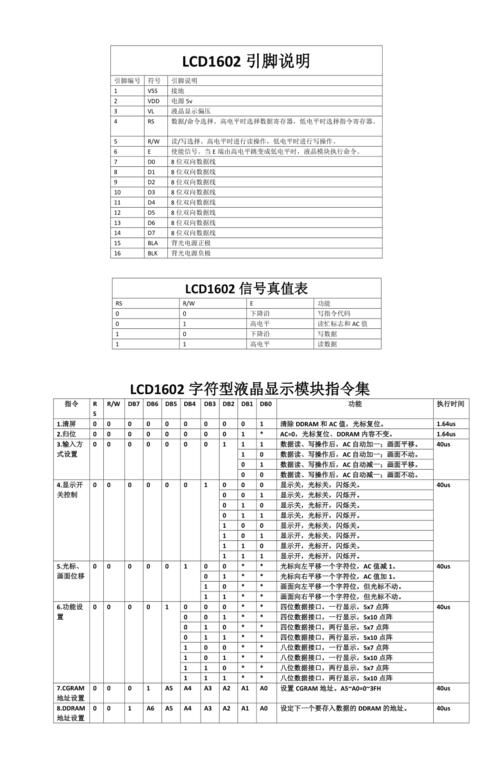

咱们来看看HD44780数据手册定义的指令集，后续的单条指令截图都可以从这里查到，如下图所示：
首先我们来看看“功能设置（Function Set）”指令，它用来设置与硬件干系的配置，功能设置不当可能会导致数据传输或显示不正常，以是“功能设置”指令常日也是发送给LCD1602的第一条指令，个中包含DL、N、F三个配置位，如下图所示：
DL位（Data Length）选择数据总线的宽度为4位（DL=0）还是8位（DL=1），一样平常我们常用的还是8位总线。
N位(Number)表示一行（N=0）还是两行（N=1）显示（它们对应的DDRAM地址是不一样的，有兴趣可以参考数据手册查阅一行显示的DDRAM组织办法），LCD1602当然该当设置为2行显示。
F位（Font）表示显示的字体为5x8点阵（F=0）还是5x10（F=1），两行显示下只能显示5x8点阵，下图左侧给出了两种字体的差异（包含光标位置，右侧是光标闪烁时的状态转换）
我们决定利用8位数据总线给LCD1602发送数据，相应的指令该当为“0b11_1000（0x38）”。
然后我们可以利用显示开关掌握（Display on/offcontrol）指令，之以是紧赶慢赶地先谈论它，是由于只要精确利用该指令，就可以打开显示并开启（闪烁）光标。在实际硬件调试时，能打开光标就意味着硬件的连接正常，且单片机往模组中写入的数据被正常吸收（即写数据的时序精确），至此显示模组的驱动过程基本上已经完成了一半，接下来便是逐个指令调试的过程了。
显示开关掌握指令可以设置D、C、B三位，HD44780数据手册对该指令的详细描述如下：
D位(Display)是显示开关掌握位，当D=1时显示开启，当D=0时显示关闭。当然，该位状态并不影响DDRAM中已经写入的数据，如果你反复开启与关闭显示，DDRAM中的内容仍旧是不变的，由于实质上它只是掌握液晶屏驱动时序是否天生。
C位(Cursor)表示是否显示光标，当C=1时显示，当C=0时不显示光标。B位(Blink)表示光标是否闪烁，当B=1时表示闪烁，当B=0时不闪烁。
假设我们须要打开显示，且开启光标闪烁，须要给HD44780的指令是什么呢？我们把显示开关掌握（Display on/off control）指令重新剪贴如下：
打开显示须要设置D=1，显示光标须要设置C=1，而让光标闪烁须要设置B=1，也便是说，我们须要给HD44780发送指令“0xF”。我们来看看VisualCom软件平台相应的仿真效果，如下图所示
VisualCom软件平台中“内存”与“寄存器”窗口中的数据取决于详细的调入元器件类型，一样平常的显示掌握芯片（这里是HD44780）都会有，而像LED、数码管、按键之类器件则无。VisualCom软件平台有一个非常实用的功能，便是预置数据，它可以给当前选择的器件预置一些数据或命令，当你运行仿真之后，器件会先实行预置数据。
我们先调入“LCD1602”仿真器件，右击后在弹出的快捷菜单中选择“预置数据”项即可打开如下图所示对话框。
对话框中有一个表格，你可以插入想要的数据行，“类型”栏中可以是数据或命令；“附加栏”是扩展项，对付HD44780是无效的；“十进制”与“十六进制”表示插入的详细数据或命令，两栏的数据完备一样，你往十进制写入15，十六进制中就会显示F，反之亦然，这可以方便不同的进制数据输入的场合；“自定义备注”栏可以为你插入的行做注释。
为了插入数据或命令行，你可以选择左下角的“插入数据”或“插入命令”按钮插入数据行，它们会在表格的结尾插入，你也可以右击后选择相应的选项，它可以在你点击的某行上方插入一行。当然，也可以对数据行进行移动、删除等操作，此处不再赘述
我们先插入一条“功能设置指令”（0x38），再插入了一条“显示开关掌握指令”（0xF），然后点击“单步运行”按钮，就可以看到液晶显示模组的左上角涌现了一个闪烁的光标。同时我们把稳到，“寄存器窗口”中的B、C、D位均为1。光标的位置由地址计数器（AC）决定，由于AC=0，以是光标涌如今左上角。
实行“0xF”指令后还显示了两行字符“join weixin mp XXXXX”，我们可以查看“内存窗口”中对应的字模地址。例如，0x01地址中数据为0x6A，也便是小写字母“j”的字模地址，其它依此类推。我们买到的真实LCD1602模组当然不会显示这两行字，然而即便如此，我们常日也会习气利用一条清屏指令（Clear Display）打消屏幕的显示内容，由于上电之后DDRAM中的数据可能是乱码，相应的指令如下所示：
清屏，顾名思义，一旦实行该指令，屏幕上不会有任何内容显示。实际上，清屏指令把所有DDRAM地址中的数据都设置为0x20。
有些人可能会想：为什么不全部设置为0x00呢？由于前面已经提过，DDRAM中的数据代表的是字模地址，而不是字模本身。我们看看前面的CGROM字模表，0x20（0b0010_0000）恰好对应一个空缺的字模（实际上，0x20便是空格的ASCII码），这样也就可以打消屏幕显示。
我们在之前的预置数据后再添加了一条指令“0x1”，单步运行后的效果如下图所示：
可以看到，“内存窗口”中的有DDRAM地址的数据全部都修正为0x20，但是原来光标状态还是不变的，该显示的显示，该闪烁的还是闪烁，由于光标不属于显示内容，只不过其位置总会回到左上角（如果原来没在左上角的话），数据手册对此已经明确解释，如下图所示：
这段解释中还提到了I/D位(Increment/Decrement)与S位（Shift），这就要涉及到另一条“进入模式设置（Entry mode set）”，如下图所示。
前面我们不是说过，想往哪个DDRAM地址写数据就须要先设置AC吗？现在我们要写一行16个字符，如果每写一个字符都要利用指令设置一下DDRAM地址，是不是很麻烦？HD44780许可我们往（从）DDRAM地址写（或读）数据后，将AC自动加1（I/D=1）或减1（I/D=0），这样如果你要写一行字符，只须要确定首地址就可以了，是不是很方便？由于光标的位置取决于AC，如果光标显示已经打开，当你往DDRAM连续写入字符时，光标位置也会随之移动。
现在我们要从左上角开始写入字符串“dzzzzcn”，首先从CGROM字模表中找到小写字母“d”、“z”、“c”、“n”对应的字模地址分别为“0x64”、“0x7A”、“0x63”、“0x6E”、，然后在VisualCom软件中再接着添加7个预置数据，即“0x64”、“0x7A”、“0x7A”、“0x7A”、“0x7A”、“0x63”、“0x6E”，如下图所示：
运行后的效果如下图所示：
有人可能会想问：没看到你利用DDRAM地址设置指令呀？也没有利用“进入模式设置”指令设置地址增加模式，怎么它就会从左上角（0x00）开始写起呢？由于我们已经利用的清屏指令，它会把AC清零，并且它还会将I/D位设置为1（地址增加模式）。
S位用来掌握移屏功能的开启与否。移屏是个神马东西？实在跟卷屏差不多，只不过卷屏常日是显示内容高下卷动，而HD44780只有两行，它的移屏方向要么左（I/D=1）要么向右（I/D=0），你想要开启它，只要将S位设置为1即可，数据手册解释如下：
把稳该段解释中有句话：如果S=1，看起来光标没有移动但屏幕移动了。这是什么意思呢？我们仿真一下不就知道了，将预置数据修正如下：
我们只是在写数据前插入了一条“进入模式设置”指令（0x5），它打开了移屏功能，并且将I/D设置为0。也便是说，每往DDRAM写一个数据，地址会自减1，而且会往右移屏。
我们来看看相应的仿真效果，如下图所示。
运行结果彷佛有点耐人寻味？怎么会是这样的呢？实在并没有错，由于我们设置了地址自减模式，而清屏后的AC=0，那么你再写一个数据，它减到哪里去了？就跳到第一行DDRAM的尾地址0x27（而不是0xF）。我们前面已经提过，LCD1602只利用了32个DDRAM地址（第一行0x00～0xF、第二行0x40～0x4F），以是在正常情形下，当你往DDRAM地址0x27写入字模地址时，屏幕上是不会显示相应的字模，对不对？
但是由于你开启了右移屏指令，当你写第一个字母d的时候，AC指向了DDRAM地址0x27，同时往右移了一次屏，以是此时屏幕最左侧对应的DDRAM地址便是0x27（第一行）与0x67（第二行），而不再是原来的0x0与0x40，更不是正常情形下LCD1602最右侧对应的DDRAM地址0xF与0x4F。
当你全部写完“dzzzzcn”字符串后，光标所在的位置（AC）便是0x21。也便是说，你写7个字符的同时也往右移了7次屏。看到没有，光标原来的位置并没有改变便是这个意思。
如果我们把地址模式改为自加模式（“进入模式指令”为0x7），写入同样的数据会涌现什么结果呢？自加模式下为左移屏，每写一次数据左移一次，以是末了的结果该当是：从显示屏上来看，相称于什么都没写。我们来看看仿真的结果，如下图所示：
彷佛跟清屏后的效果一样呀！
但是请把稳，现在的AC值为0x7，从“内存窗口”可以看到，DDRAM地址0x00～0x07中还是写入了“dzzzzcn”的字模，只不过由于写数据的同时往左移了7次屏，以是看起来彷佛什么都没写一样。
好的，剩下的指令我们后续有机会再来谈论吧，么么哒～～
