杰华特申请高边采样电路及电源系统专利防止开关单元受损_电压_单位

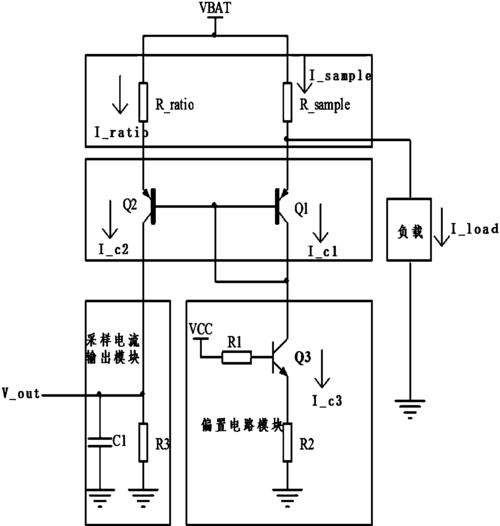

专利择要显示，本发明提出一种高边采样电路及电源系统，第一开关单元导通时第一采样输出端连接第二采样端、第二采样输出端连接第一采样端，第二开关单元导通时第一采样输出端连接第一采样端、第二采样输出端连接第二采样端；驱动模块驱动第一开关单元和第二开关单元交替导通；第一保护模块在第一采样端和第二采样端之间的差模电压超过预设差值电压时，下拉驱动电压；第二保护模块在第一采样端和第二采样真个共模电压发生跳变时，掌握驱动电压与共模电压成正干系变革。
本发明提出的高边采样电路在差模电压过大或共模电压跳变时对采样的开关单元进行保护，防止开关单元受损。
同时，开关单元组合利用高压管和标压管，防止开关单元关断时产生较大的泄电流。
