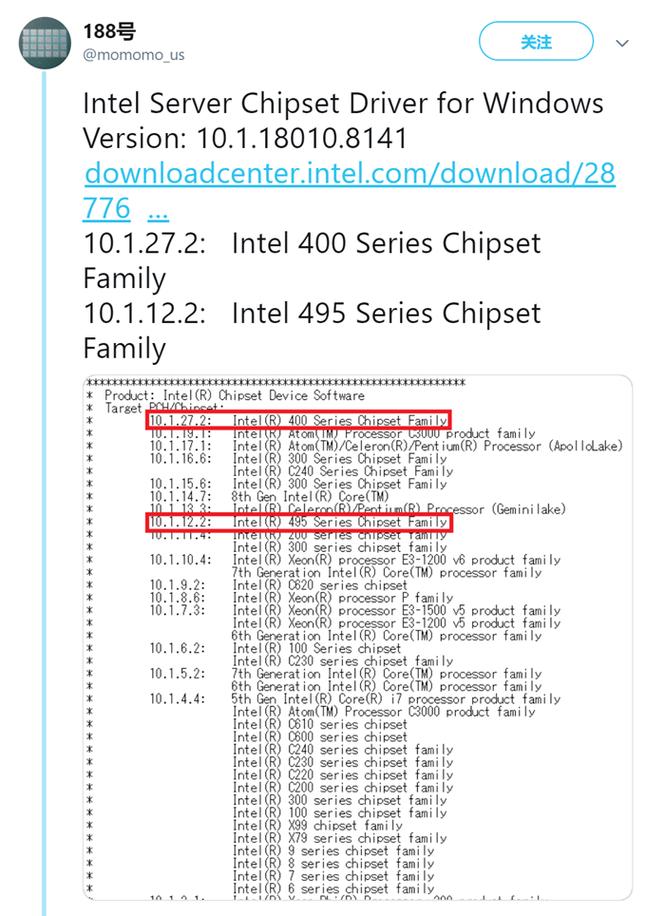

这些信息是推特用户momomo_us最先创造的,驱动程序包的README文件揭示了英特尔即将推出的芯片组的命名办法。
显然,英特尔将利用400系列来命名Comet Lake(CML)芯片组。
这非常故意义,由于Comet Lake是操持取代Coffee Lake(CFL)的继任者,Comet Lake用400系列命名,Coffee Lake用300系列命名,Comet Lake仍将是连续Coffee Lake的14nm工艺节点。

最近的透露表明,英特尔将为即将到来的Comet Lake处理器采取10000系列的命名办法。
Comet Lake处理器将最多具有10个核心,这对付英特尔主流处理器来说是前所未有的。

Comet Lake和Ice Lake芯片组命名揭晓分别为400和495系列_英特尔_处置器 Comet Lake和Ice Lake芯片组命名揭晓分别为400和495系列_英特尔_处置器 科学

另一方面,即将取代Cannon Lake(CNL)的Ice Lake(ICL)芯片组将以495系列命名。
Cannon Lake已经逐步淡出大家视线了,除了作为第一个在10nm制造工艺下生产的处理器之外,Cannon Lake还没有别的有代价的信息。
据悉,英特尔酷睿i3-8121U双核处理器是(大概是)唯一可能被生产的Cannon Lake芯片。

Comet Lake和Ice Lake芯片组命名揭晓分别为400和495系列_英特尔_处置器 Comet Lake和Ice Lake芯片组命名揭晓分别为400和495系列_英特尔_处置器 科学
(图片来自网络侵删)

Ice Lake旨在改变消费者对英特尔10nm节点的意见,并希望帮助英特尔让大众忘却其全体Cannon Lake的惨败。
估量新处理器将跳出10nm+工艺的地狱,并带来一些令人愉快的功能,例如支持Thunderbolt 3和Wi-Fi 6(也称为802.11ax)标准。
更不用说Ice Lake芯片将具有双倍的L2缓存容量。

Ice Lake将搭载Gen11集成图形处理单元,据悉,Gen11可供应高达1 teraflop的32位和2 teraflops的16位浮点性能。

英特尔最新的桌面客户端路线图表明,Comet Lake将在今年末了一个季度到来,而Ice Lake将在2020年到来。
