ICOM公司IC-705上市已有一段韶光了，好评不断，设备也不断进行了固件升级优化，本日，本文作者Whisky Kadman将这台网红电台拆解，剖析了里面的电路构造和芯片类型，很有趣的一篇测评文章，和电台小叔BG5WKP一起来看！
Icom IC-705 拆解
IC-705 拆解看看新收发器的内部，找出 ICOM 在这个奇妙的黑匣子深处隐蔽了什么
（图片来自网络侵删）如何拆开 ICOM IC-705
拆开收发器非常大略。为此，您须要一些不同尺寸、PH 型的优质十字螺丝刀。最好有一套。
断开电源并拧下电台外壳四角的 4 个螺钉，以及顶部和底部的两个螺钉。这便是我们须要一把尺寸精确的好螺丝刀的地方，由于顶部和底部的螺钉位于蓝色螺纹锁上。您将不得不努力拧下它们。卸下所有螺钉后，前面板可以轻松地与收发器主体分离。
小心地断开两根电缆并将前面板移到一边。
请把稳，所有宽旗子暗记环路都被屏蔽，这是一个优点。
我们拆下屏幕以及吸收器板。
传统上 ICOM 的安装非常整洁。不存在未洗涤的助焊剂。如有必要，制造商仅用于屏幕。让我们来看看组件。
掌握 ICOM IC-705 中所有外围设备的处理器是 RENESAS R7S721000VCFP。它是具有 Cortex-A9 内核的强大 ARM 处理器。400MHz频率。内置内存10MB。
作为处理利用 ADC 数字化的无线电旗子暗记的 FPGA (FPGA)，还利用了来自 Intel / Altera 的相称强大的 FPGA – Cyclone 10 – 10CL025ZU256I8G。为了进行比较，ICOM IC-7300 还利用了 Intel/Altera EP4CE55F23I7N FPGA。用于数字化传入无线电旗子暗记的 ADC 来自 Analog Devices AD9266。16 位 ADC，实际上，最有可能是 ICOM IC-7300 中的 14 位。
DSP 是来自 Analog Devices 的 ADSP-21478。
另一个DSP是德州仪器的 TMS320C55。一个带有二极管的块位于它阁下（赤色圆圈）。图为日文版。利用这些二极管，您可以以某种办法打开收发器进行传输。

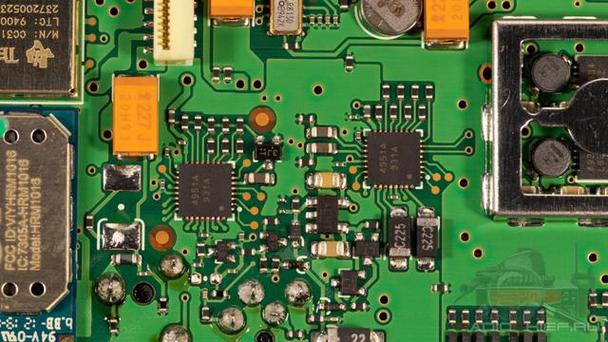

ICOM IC-705 Wi-Fi 收发器模块乃至还有一个用于外接天线的插孔。
ICOM IC-705收发器蓝牙模块在板子下面，我们有一个金属屏蔽罩，用许多螺丝固定在机箱上。
我们拆开并不雅观察低通滤波器板。
我们移除滤波板并进入发射器的核心部分。
IC-705 发射器基于 AFT5M31N 晶体管。这样的晶体管可以轻松供应 30 瓦的功率，但它被扼杀到 10 瓦，这常日是精确的。
source: radioaficion.com
