文章目录
[+]
一． 功能解释
供电办法：DC3.7V锂电。轻触按键输入掌握一起LED高电平输出。上电不事情。
短按一下按键，LED100%亮度。

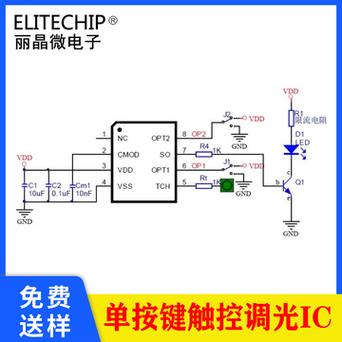

（图片来自网络侵删）
再短按一下按键，50%亮度。
再短按一下按键，25%亮度。
再短按一下按键，灭。按键功能依次循环。
长按无极调光，一次长按亮度减最低亮度10%，再次长按亮度加最高100%。
二． 电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.4
3.0
5.0
V
事情电流
IOP
0.5
mA
VDD=3.0V，输出悬空
静态电流
ISTB
5
uA
VDD=3.0V，输出关闭
驱动电流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驱动电流
IOH
14
mA
VDD=3.0V，Voh=0.6V
事情温度
TA
-10
25
60
℃
储存温度
Tstg
-20
25
100
℃
三． 封装脚位图（SOT23-6）
按键调光芯片
管脚号
符号
功能描述
1
NC
悬空
2
GND
IC负极
3
KEY
按键脚，低触发
4
NC
悬空
5
VDD
IC正极
6
OUT
LED输出，高电平有效
四．电路图参考
调光掌握芯片
五．封装尺寸图（SOT23-6）
SOT23-6调光IC
六． 版本解释
版本
日期
描述
EH4501-1BBC-2F9F
2024/5/30
V01初版
