FM8002A/8002A/AIP8002 紧张运用于便携打算机、台式打算机、低压音响系统等。
紧张特点如下：
● 电源电压范围： 2.0V～5.5V
● 输出功率： 2W（范例值） @10% THD+N， 4Ω 负载
● 单位增益稳定
● 增益外部设定
● 热关断保护
● 外围大略，无输出耦合电容、均衡网络等

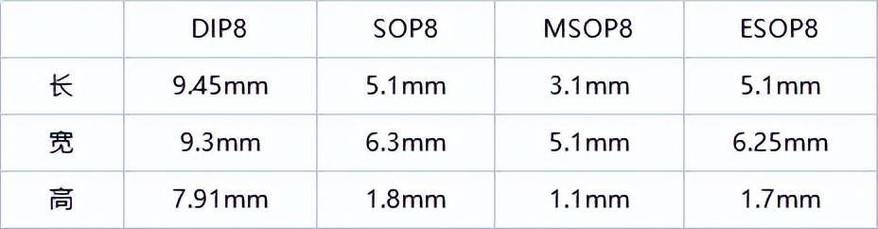

● 封装形式： DIP8/SOP8/MSOP8/ESOP8
● ESD保护：
人体模式（EIA/JESD22－A114－A） 超过2000V
机器模式（EIA/JESD22－A115－A） 超过200V
根本参数
功放类型: -
扬声器通道数: 1
输出功率: 2W（范例值） @10% THD+N， 4Ω 负载
电源电压: 2.0V~5.5V
关断模式电流：0.5μA(范例)
极限参数
电气特性
引脚图及功能
范例运用电路
运用解释4.2.1→ 增益设定 ←
AiP8002功能框图如下： 内部有两个运算放大器，第一个放大器的增益可以通过外部设置，第二个放大器为内部固定增益。 通过输入电阻Ri的选择，可设定放大器的增益： AVD=2(Rf/RI)。
4.2.2→ BYPASS 电容 CB ←
CB 电容的选择直接影响开关机 POP 声，一样平常情形下选择 0.1uF~1uF 的陶瓷电容。 CB 电容越大，POP 声抑制效果越明显，同时输出延时越大。为了更好的抑制效果，可选择 1uF 以上的电容。
4.2.3→ 电源旁路 Cs ←
对付功率放大器，电源旁路电容的设计影响到噪声抑制和电源抑制比。范例利用中，推举利用一个 10μF 和一个 0.1μF 的电容并联。 旁路电容只管即便靠近芯片电源引脚。
4.2.4→ 关断功能 ←
AiP8002 设计了 SHUTDOWN 引脚，当 SHUTDOWN 接高电平时，芯片处于关断模式，静态电流范例为 0.5uA。 SHUTDOWN 引脚内部集成上拉电阻，当 SHUTDOWN 端口不接电位时，默认关断。
