管中窥豹得出的结论，一传十、十传百，这样子虚乌有的标签也就贴上了，一旦贴上就很难撕掉。以是替后端设计岗正名的大佬也并不在少数。
实在后端设计的门槛、薪资、技能含量都并不低，尤其是薪资，和前端、验证是差不多的。企业里的地位和发展天花板，确实比起前端设计要略逊一筹，但个人能力对付长期发展才是真正的衡量标尺。
所有岗位都有其上风和劣势，后端设计岗位也有它的特点。没有100%完美的岗位，只有100%的契合度。
很多人对付后端设计的观点比较模糊，须要做什么也都不甚清楚。有的同学认为便是跑跑flow、节制各种工具。
事实上，后端设计的事情远不止于此。可以说是包含但不限于上述的内容。

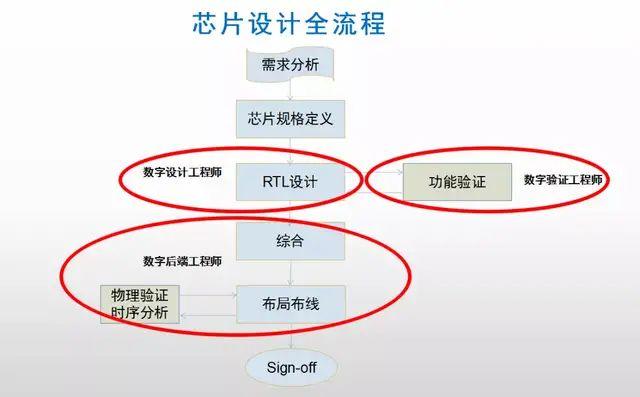

如果非要用一句大略的话概括后端设计须要做的事情的话。便是将前端设计的RTL代码转化成门级网表，最终生成GDSⅡ文件，到这里就可以拿到工厂进行流片生产了。
为了完成上述的事情，后端设计工程师就须要进行逻辑综合、形式验证、物理实现、时钟树综合、寄生参数提取、版图物理验证等一系列高端操作。
物理版图验证环节完成，就代表了全体芯片设计阶段完成。再今后的阶段，便是芯片制造和封测了。
物理版图以GDSII的文件格式交给台积电这样的芯片代工厂，在晶圆硅片上做呈现实的电路，再进行封装和测试，就得到了我们实际瞥见的芯片。
如果说你认为自己一贯在做跑流程的事情，那么不妨多思考项目更加深层次的东西，或者说考试测验不同的项目类型。可以在高频、低功耗、繁芜时钟、繁芜电源和前辈工艺方面至少精通一种，熟习两三种。
如果能够多研讨几个方向，发展下去，一定会越老越吃喷鼻香，做技能专家也只是韶光问题。
那么在后端设计环节中，后端设计工程师又须要节制什么样的技能呢？
须要具备哪些技能？很多同学都想把后端设计和其他岗位的能力做个区分。以是罗列出这个技能树，看起来也更加清晰、直不雅观。
理论知识
数电、模电和半导体根本，都属于是很根本的理论知识。
后端学习须要更加重视电路实现的底层事理。
虽然并不哀求要到出神入化的地步，但是也须要达到基本节制的程度。
措辞类由于数字后端工程师也须要跑一些自动化的任务，以是也须要节制一些必要的脚本措辞。
除了Icer们必备的Verilog之外，TCL和Perl都是目前利用中比较主流的脚本措辞。
工具类随着发展，数字芯片的集成度是越来越高的，以是晶体管也是越来越多。随着工艺制程节点的不断缩小，后端要做的事情也越来越多。
表示到后端设计事情当中，便是后端设计对工具的依赖越来越高。
每种平台须要节制的技能不大一样，常日学会每种平台放学会一种工具即可。
图片中罗列出来的也都是目前业内利用比较多、比较威信的工具。
环境类和前端设计工程、功能验证工程师一样，后端设计工程师也是须要利用EDA工具的。
之前有提到过，EDA工具基本都供应的是Linux版本，以是须要闇练节制Linux环境下的常用命令和常用操作。
综合能力后端设计对英语读写的能力哀求更高，以是英语读写能力也可以用来判断你和这个岗位的契合度。
沟通能力、学习能力、团队协作能力都是比较基本的职业素养，也就不再赘述了。
结 语整体而言，后端设计在全体芯片设计流程中举足轻重。
引用一位后端大佬的话“实在并没有真正完美得事情，也没有完美的行业。整体上后端有其自身特点，也不可避免有它的问题，希望各位在就业择业中多一份思考，少一分盲从。”
刚入行或未入行的朋友，还是要以多学习为主，凡是事情都可以往深里想。
