弁言
有一位朋友在知识星球里面问了有关E-Fuse的问题，和雁英之前是谈论过E-Fuse的发展的，随着传统的Fuse Box逐渐被不同芯片Supplier的E-fuse，Relay逐渐被E-Switch所代替，我们在未来的12V配电管理年夜将会逐渐利用这种E-Fuse，这也是集中化配电系统逐步转化为基于Zone Gateway的配电模式，这个事情是深以为然的。以全体电动汽车的动力总成而言，在电机驱动器、电池系统和充电干系部件里面，是须要就近整合出来一个Zone 掌握器来把干系的部件给链接起来，往里面分电和配电是非常有代价的事情。
01 Model 3的FBCM
特斯拉Model 3的功能中，FBCM叫（Power Distribution, E-Fuse VCFront），这个电源分配实际上和LBCM、RBCM进行分配，它在这里面利用了HSD高边开关合营采样逻辑完成电源的保护功能
图1 特斯拉在VC Front里面的电源分配
从这里开始，就把Model S/X的熔丝配电盒给优化掉了，通过HSD的逻辑掌握，在VC Front里面做分配然后在其余两个做细化。足够多的Power Mosfet+采样电流逻辑实现了我们预想的E-fuse的功能。
备注：第二部分会说的，实在我们希望eFuse自己读取电流内部实现掌握是不一样的
图2 这个配电的做法利用开关一级级分配
主分电的MOSFET，采取了安森美的NVMFS5C426N，N沟道单通道40V 235A，1.3毫欧，数量是56颗。在LBCM里面用了16颗的NVMFS5C426N，RBCM用了一颗。其他还有NVMFS5C410NL6颗。
图3 VC Front的实物图
客不雅观来说，这种分配办法，有点像我们预期在未来的根据区域分配的模式。这里的核心毛病，还是本身的e Fuse是不须要MCU参与进行操作的，也便是上面的HSD还须要MCU贡献出相称的诊断和掌握，如果MCU出问题+外部短路故障同时发生，这个芯片就要进入热中断的模式，搞不好直接烧掉了。
图4 各个Zone的Gateway实现通信、分配电的模式
02 E-fuse 和高压管理
如下图所示，这个和我们之前所说的爆炸熔丝的触发逻辑是相似的，通过利用MOSFET开关+掌握逻辑，通过两个电流检测单元反馈往后，可以实现没有外部电路的掌握。这种设计的好处紧张包括：

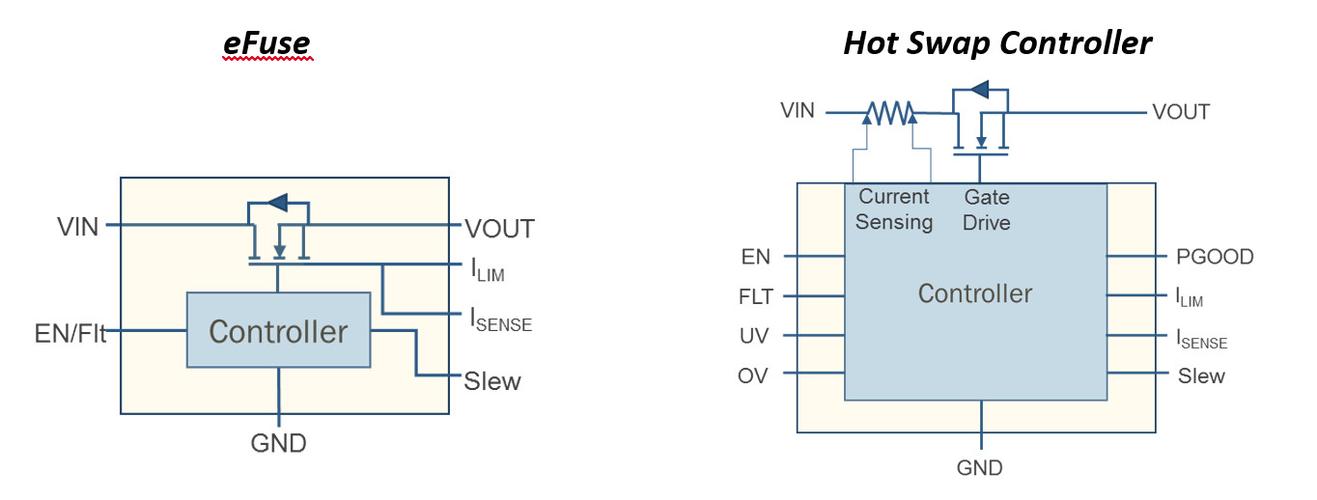

图5 E Fuse的事理
1） 这种设计领悟了开关和熔丝的能力，某种意义上在小电流范围内可以供应很好的保护
2） 可规复的，可实现熔丝改换的难题，达到免掩护的效果 3） 可以根据电阻网络来调度熔断保护随韶光的能力，这样的设计在未来分电的东西比较多，须要高安全等级的设计中是非常有利的
图6 12V熔丝和线的匹配存在一定的难题
4） 具备反向电流和反极性保护，可以使得12V电源上更干净，降落整体ECU防护的本钱
5） 可以做成电源分级（一级和二级配电模式），对付未来的自动驾驶高电源哀求来说可以做成很舒畅的电源网络 缺陷：可用性，实在目前根据紧张的能量产大规模利用的E-Fuse，实在还没有，根据这份资料来看，大部分都是在2021年旁边SOP，紧张的厂家都供应了工程样品。
图7 目前能用的E-Fuse
小结：下篇文章，我们重点来解析一下这些芯片供应商的一些构想设计不雅观点，还是非常有代价的。短期内我们没办法利用很好的e Fuse来完善我们的设计，按照特斯拉的做法我们也要付出相称的代价才能兼容目前的电源和线束保护，不过基本上到2022年旁边，都须要准备好在高端车型上做导入和切换了。
