下面我们来看一下事情事理！
1.紧张芯片：AD654
引脚解释：
图一 AD654引脚构造示意图
图2 大略内部构造示意图（图片来源于网络）
引脚1：FOUT振荡旗子暗记输出引脚
引脚2：地电平
引脚3：Rt输入放大器的反相输入引脚
引脚4：+Vin输入放大器的同相输入引脚
引脚5：-Vs负电源
引脚6，7：CT定时电容
引脚8：+Vs正电源
2.事理先容
在取样电压输入芯片的4脚后，由外部设定好的振荡频率开始振荡，最高振荡频率也由外部电路设置，当经由内部NPN管跟随器处理后，得到一个驱动电流，此电流一方面向电容CT充电，另一方面驱动输出三极管，从而实现1，2引脚的连通。
3.官方标准利用电路

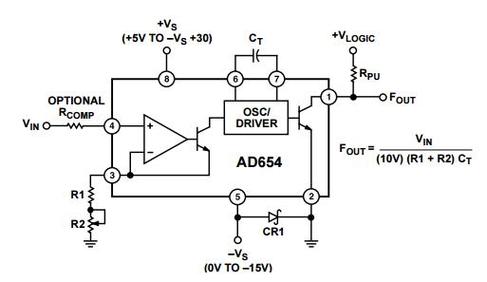

图3 正输入电压的标准连接
图4 负输入电压的标准连接
根据标准连接电路，可取的适当的电阻电容比及达自己的哀求，输出公式上图已经写明
4.实际运用电路
此电路为将一输出电压约100~300V的电压转化为频率旗子暗记的电路
图5 实际运用电路
经由大电阻分压后，300V电压得到约5V旁边的电压值，经由R12电阻输入到运放同相输入端，
输出频率随着可调电位器调节振荡电阻阻值的改变而改变，我们可以调节到自己须要的频率值，由图6公式可知：
图6 输出频率公式
假设Vin最大为10V,此电路可输出最大频率为F=10/（10×4.7×0.01）=21.23Khz
最小频率为F=10/(10×24.7×0.01）=4.04Khz
当1脚与2脚导通后，外接的光耦隔离器的低级实现导通，电子从低级到达次级实现次级导通，PLC电源输入端经由限流电阻经光耦次级输出至VFO，这便是我们想要的同步频率旗子暗记。此旗子暗记送到PLC的高速脉冲计数点，经由软件掌握处理后，在转化为数字旗子暗记显示，即可达到我们想要的上位机实时电压显示！
并且光耦的引入可以有效将PLC与光耦前级电路隔离，一旦前级发生短路或者打火时，不至于串入PLC，实现对PLC的保护。
表达水平欠佳，努力改进中，如果你对电子电路元器件感兴趣，如果你是一名电气设计师，如果你是一逻辑学生，欢迎评论互换！
头脑有点热的电子君——2019.4.13
