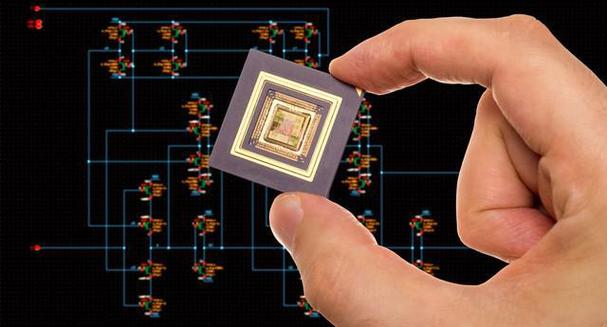

图 | 虞南方
比较于依赖电子进行数据传输的集成电路，光子集成电路（IC）利用在波导中传播的光芒进行数据传输。而打造这类电路的关键之处在于对光传播这一过程进行有效地掌握。虞教授的方法将为人们带来更快、更强大、效能更高的光子芯片。不仅如此，这样的芯片反过来也将为光子通信与光子旗子暗记处理带来翻天覆地的变革。
虞教授说，我们所打造的这一个集成纳米光子器件，所占面积是有史以来最小，但却同时拥有迄今为止最宽的事情带宽。在纳米天线的帮助下，我们能够大大减小光子集成器件的尺寸。而尺寸减小的程度，不亚于在20世纪50年代时，由半导体晶体管取代大型真空管的那一大超过。如何能够以有效的办法去掌握波导中传播的光芒？这个问题一贯是这一领域最为根本和主要的科学问题。而我们的事情则为这个问题找到了一个革命性的答案。
沿波导传播的光波的光功率被限定在波导的核心范围内：研究职员常日只能通过波导表面附近存在的细微的、逐渐消散的“尾迹”去探求有关导波的蛛丝马迹。这些诡谲难测的导波特殊难以实现精确操纵。因此在以往实践中，光子集成器件每每设计成较大的尺寸，占用空间不说，还限定了芯片的器件集成密度。缩小光子集成器件的尺寸一贯是研究职员希望能够占领的难题之一。
虞教授的团队创造，对付在波导管中传播的光芒而言，最为有效的掌握手段是利用光芒纳米天线去“润色”波导管。这些微型天线能够从波导芯片内部接管光芒，改变光芒的性子，随后又将这些润色过的光芒开释回波导之中。密集堆叠的纳米天线表现出了极强的累积效应，他们能够在不超过两倍波长的传播间隔内，实现诸如波导模式转换等功能。
虞教授说，“在传统方法中，我们利用的器件长度大多数达到了波长的数百倍。考虑到这一点，我们的研究称得上是一次重大打破。我们已经能够将设备的尺寸减小到原来的十分之一乃至百分之一。”
图 | 光子集成电路示意图，个中一条分支将入射的基本波导模式转换成二阶模式
虞教授团队打造了一款可将可将某一波导模式转换为另一波导模式的模式转换器。而这一转换器是实现所谓的“模式分多路复用”（MDM）这一技能的关键所在。一个光波导可以承载一组根本波导模式，以及一系列更高阶的波导模式，正如同一根吉他弦既能弹奏出一个基本音，也可以作为和弦中的一部分。
MDM这一手段能够大大增强一块光学芯片的信息处理能力。详细来说，在同一根波导管内，人们可以利用颜色相同但是拥有不同波导模式的光芒，实现同时传输多个独立的信道。打个比方说，这种效果就像是金门大桥的交通承载能力在一夜之间扩容了好几倍。虞教授阐明道，我们的波导模式转换器使得创建更多的信息路子成为了可能。
虞教授的下一步操持，是将具有主动调节功能的光学材料置入光子集成期间内部，从而实现对在波导内部传播的光芒的主动掌握。该装置有望成为现实增强（AR）眼镜的基本组成单元。现实增强眼镜的事理是首先确定佩戴者的眼镜像差，随后将经由校正的图像投影到眼镜之中。
目前，虞教授正与他在哥伦比亚工程系的同事们，包括麦克·立普森（Michael Lipson）教授，艾利克斯·该塔（Alex Gaeta），德米特里·巴索夫（Demetri Basov），吉姆·霍恩（Jim Hone）和哈里什·克里史娜斯瓦米（Harish Krishnaswamy）就这一项目展开互助。除此之外，虞教授还在探索将波导中传播的波转换为强表面波，在未来，这或容许用作芯片上的化学与生物传感器。
