功能配置方面，魔声MISSION V1 TWS内置10mm复合生物振膜，搭载PAU系列专门游戏的低延迟芯片，支持游戏/音乐双模式，游戏模式延迟低至45ms；支持ENC双麦降噪，供应清晰互换通话效果；支持极速快充和无线充电功能，综合续航韶光25小时。
我爱音频网此前还拆解过魔声Clarity 108 ANC TWS耳机、魔声CLARITY 8.0 ANC真无线耳机、魔声MONSTER iSport ACHIEVE 脖挂蓝牙耳机等，下面再来看看这款产品的独特外不雅观设计和内部构造配置信息吧~
一、MONSTER魔声MISSION V1 TWS开箱
魔声MISSION V1 TWS包装盒采取了深灰色配色，正面设计有耳机的指示灯轮廓，展示有“MONSTER”品牌LOGO和产品名称。
包装盒背面先容有产品的功能特点：人体工学设计，舒适佩戴、蓝牙5.0、25小时综合续航、充电5分钟游戏1小时、语音掌握、多点连接、清晰通话。以及公司部分先容和产品认证标志。
包装盒侧边图文展示了多项产品特色：IPX5防水，USB-C充电接口，5+20小时综合续航，无线充电，双模式，ENC通话降噪，LED炫酷灯效。
其余一侧有Noel Lee对付这款产品的评价，以及耳塞和充电线标识，蓝牙标志。
包装盒内部物品有耳机、耳塞、充电线和产品解释书。
两幅不同尺寸的硅胶耳塞，耳机预装一副，统共有S\M\L三种规格。
充电线采取了USB-A to Type-C充电接口。
魔声MISSION V1 TWS充电盒采取了方形设计，哑光质感，机身上涂有银色散点。正面开盖处设计凹槽，便于开启。下方有三角形指示灯，用于反馈充电盒状态。腰线上还设置环形指示灯，提升游戏氛围。
充电盒背面外不雅观一览。
充电盒顶部设计有“MONSTER”品牌LOGO，四周为方形指示灯。
充电盒侧边外不雅观一览，设置有Type-C充电接口，盒盖采取了高低起伏的构造设计，提升了产品层次感。
充电盒底部是无线充电吸收区域，丝印有产品的部分参数信息，型号：MH72002，FCC ID：2AT2J-MH72002，输入：DC5V-0.8A，设计于加尼福利亚，中国制造。以及CE、RoHS认证和禁止丢弃标识。
打开充电盒盖，耳机座舱构造一览。
取出耳机，座舱内部构造一览。
座舱上设置有一颗功能按键，用于蓝牙配对。旁边两侧有L/R旁边标识，采取灰色和赤色配色，便于用户快速区分。
耳机柄座舱上为耳机充电的金属顶针特写。
魔声MISSION V1 TWS耳机外不雅观一览，采取了柄状的入耳式设计，质感与充电盒同等。耳机柄设计独特，搭配三角叉的指示灯，非常具有辨识度。
耳机柄背部盖板上的指示灯特写。
耳机内侧外不雅观一览，入耳曲线采取人体工学设计，自然贴合耳道，供应舒适的佩戴体验。耳机柄内侧设置有L/R旁边标识和金属充电触点。
耳机泄压孔特写，内部防尘网防护，用于保障腔体内部空气流利。
耳机柄底部通话麦克风拾音孔特写，用于语音通话拾音。
耳机柄侧边设置有通话降噪麦克风开孔。
取掉耳塞，椭圆形出音嘴特写，采取了金属网盖板防护。
耳机调音孔特写，用于保障音腔内部空气流利，提升声学性能。
经我爱音频网实测，魔声MISSION V1 TWS真无线耳机整体重量约为54.3g。
单只耳机重量约为5.3g。
我爱音频网采取CHARGERLAB POWER-Z KM002C对魔声MISSION V1 TWS真无线耳机进行有线充电测试，输入功率约为2.15W。
我爱音频网采取CHARGERLAB POWER-Z KM002C对魔声MISSION V1 TWS真无线耳机进行无线充电测试，输入功率约为2.21W。
二、MONSTER魔声 MISSION V1 TWS拆解
通过开箱，我们理解了魔声MISSION V1 TWS真无线耳机的整体外不雅观设计，下面进入拆解部分看看内部构造配置信息~
充电盒拆解
撬开充电盒外壳，腔体内部构造一览。
座舱底部设置有多颗磁铁，用于吸附充电盒盖和耳机。外围通过螺丝固定有指示灯和导光柱。
腔体内部主板单元通过螺丝固定在外壳上，两处指示灯FPC排线均通过ZIF连接器与主板连接，主板下方设置电池和无线充电吸收线圈。
魔声MISSION V1 TWS真无线耳机充电盒拆解一览。
充电盒指示灯导光柱特写。
导光柱上的LED灯带特写。
充电盒内部紧张组件一侧电路一览。
充电盒内部紧张组件其余一侧电路一览，无线充电吸收线圈设置在隔磁屏蔽贴纸上。
充电盒内置锂电池型号HSZ901535，额定电压：3.7V，额定容量：470mAh/1.739Wh，生产日期：2021年11月12日。
电池电路保护板一览，设置有DW01锂电保护IC和8205A MOS管，以及用于检测电池温度的热敏电阻。
无线充电吸收线圈特写。
充电盒主板一侧电路一览。
充电盒主板其余一侧电路一览。
钰泰 ETA7014，高侧过压保护芯片，保护点可调节，最高耐压36V，内阻35mΩ，支持过热保护，用于输入过压防护。
钰泰ETA7014详细资料图。
两颗微源半导体LPM2302 NMOS。
INJOINIC英集芯IP6818多功能电源管理SoC，集成 Qi 无线充吸收、5V升压转换器、锂电池充电管理、电池电量指示等，集成度非常高，单颗芯片即可为无线充 TWS 蓝牙耳机充电仓供应完全的电源办理方案。
IP6818 的高集成度与丰富功能，使其在运用时仅需极少的外围器件，并有效减小整体方案的尺寸， 降落BOM本钱。
据我爱音频网拆解理解到，目前已有溜达者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、遐想、Ambie等大量品牌的TWS耳机充电盒采取英集芯的电源管理方案。
INJOINIC英集芯IP6818详细资料图。
2R2的磁胶功率电感，合营电源管理芯片升压为耳机充电。
丝印A1SHB的微源半导体LPM2301 2.6A PMOS，为业界较大电流版本，足够余量确保安全。采取SOT-23封装，用作给耳机充电的开关。
一颗无标的MCU单片机，用于指示灯驱动和整机掌握功能。
丝印A2SHB是微源半导体的LPM2302 3.0A NMOS，耐压20V；两者均为SOT-23封装，用作给耳机充电的开关。
其余一颗微源半导体的LPM2302 3.0A NMOS。
丝印4002N 1WBT的霍尔元件，用于感知充电盒盒盖开启、关闭时的磁场变革，进而关照充电盒MCU掌握耳机与已连接设备配对或断开连接。
四颗微源半导体LPM2302 NMOS。
主板上为耳机充电的Pogo pin连接器特写。
充电盒蓝牙配对功能按键特写。
连接指示灯排线的ZIF连接器特写。
Type-C充电接口母座特写。
耳机拆解
进入耳机拆解部分，沿合模线撬开腔体耳机头。
撬开背部盖板。
魔声MISSION V1 TWS真无线耳机拆解一览。
耳机柄盖板内侧设置有用于触摸检测的贴片。
耳机柄腔体内部构造一览，设置有磁铁用于吸附充电盒。
麦克风声学构造特写，用于提升收音性能和抗风噪能力。
取出扬声器，耳机前腔内部构造一览，开孔均通过周详防尘网防护。
耳机扬声器正面特写，设置有金属盖板保护振膜。
扬声器背部特写，设置有调音孔，通过防尘网防护。
扬声器与一元硬币大小比拟。
经我爱音频网实测，扬声器尺寸约为10mm。
耳机内置钢壳扣式电池，外部通过绝缘塑胶带包裹。
电池型号LIR1054，电压：3.6V，来自LIYUAN力源电池科技。

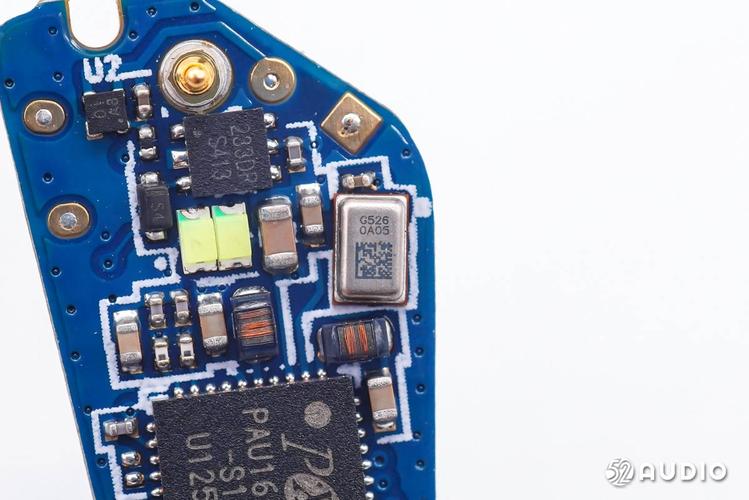

耳机主板一侧电路一览。
耳机主板其余一侧电路一览。
PixArt原相PAU1606FB-S1蓝牙音频SoC，能够支持蓝牙5.1EDR / BLE双模，采取QFN-40 5x5mm封装。
原相 PAU1606FB-S1支持SBC / mSBC、AAC，内置10频段均衡器；支持双麦克风降噪；内置锂离子电池充电器，充电电流达400mA。其专利GreenRadio™立体声（GRS）技能，具有快速切换、低延迟、低辐射、低功耗、抗滋扰的特点。
据我爱音频网拆解理解到，目前已有雷柏、QCY、雷蛇、溜达者、iWALK、JOWAY乔威、TOZO、绿联等品牌旗下的TWS耳机采取了原相方案，游戏低延迟是其共同的特点。
PixArt原相 PAU1600系列详细资料图。
为蓝牙芯片供应时钟的晶振特写。
陶瓷蓝牙天线特写，用于无线旗子暗记的传输。
用于为耳机充电的两颗金属铜柱特写。
镭雕G526 0A05的MEMS麦克风，用于语音通话降噪功能拾音，来自歌尔。
主板末端镭雕G526 0A05的通话拾音麦克风特写。
用于连接触摸检测贴片的Pogo pin连接器特写。
Vinka永嘉VKD233DR电容式触摸检测IC，内建稳压电路，供应稳定的电压给触摸感应电路利用。
Vinka永嘉VKD233DR详细资料图。
XYsemi赛芯微XB6042I2锂电保护IC，丝印信息“01 A3”，内置高等功率MOSFET、高精度电压检测电路和延迟电路，采取DFN1X1x0.37-4封装，只有一个外部组件，是电池组有限空间的空想办理方案。
XYsemi赛芯微XB6042系列详细资料图。
功率线绕电感特写，合营芯片内部降压转换器利用。
耳机旁边主板采取了不同的配色，便于组装时区分。
MONSTER魔声 MISSION V1 TWS真无线耳机拆解百口福。
三、我爱音频网总结
魔声MISSION V1 TWS真无线耳机整体外不雅观设计独特，并设置有多处LED酷炫灯光，提升产品的电竞氛围感。充电盒采取了方形设计，耳机为柄状的入耳式设计，类三角的耳机柄背部同样设计了炫酷指示灯，搭配MONSTER品牌LOGO，具有很高的辨识度。
内部电路方面，充电盒支持有线和无线两种办法输入电源，USB端口设置有钰泰ETA7014过压保护IC。内置电池容量470mAh，由英集芯IP6818多功能电源管理SoC单芯片卖力两种办法的充电管理，还集成了5V升压转换器、电池电量指示等功能，为无线充TWS蓝牙耳机充电仓供应完全的电源办理方案；主板上还采取了多颗微源半导体的PMOS和NMOS管。
耳机内部采取了10mm动圈单元，力源LIR1054钢壳扣式电池，配备赛芯微XB6042I2锂电保护IC；主控芯片为原相PAU1606FB-S1蓝牙音频SoC，支持专利GreenRadio™立体声（GRS）技能，具有快速切换、低延迟、低辐射、低功耗、抗滋扰的特点。还支持双麦克风降噪，搭配两颗MEMS麦克风，实现清晰互换。还采取了永嘉VKD233DR电容式触摸检测IC，用于触摸掌握功能。
