GP9301适用领域有：直流马达调速、LED调光、工业仿照旗子暗记隔离、逆变器、电源等。

APC芯片GP9301的特点包括：

APC芯片GP9301应用技能_暗记_调光 APC芯片GP9301应用技能_暗记_调光通讯

将0V到10V的仿照电压输入，线性转换成0%-100%占空比的PWM旗子暗记输出。
输入旗子暗记兼容0/1-10V, PWM, 100KΩ电阻输入旗子暗记VIN脚上，内置100uA上拉电流输出PWM旗子暗记的频率范围: 1Hz to 100KHz 输出PWM旗子暗记高电平：5V 最大PWM占空比偏差：< 1% PWM占空比线性度偏差 <0.5% 电源电压：11V - 40V 功耗：<5mA 启动韶光：<2ms 事情温度：-40°C to 85°C

GP9301管脚定义：

APC芯片GP9301应用技能_暗记_调光 APC芯片GP9301应用技能_暗记_调光通讯

（图片来自网络侵删）

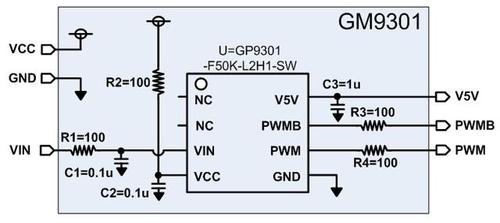

GP9301范例功能：

PWM输出的占空比随输入电压VIN线性变革：

GP9301运用方案先容：

这是一个隔离式调光LED驱动电源电路，具有0-10V / PWM / 100K电阻三合一调光接口， GP9301可根据输入电压产生PWM，PWM的占空比为DPWM = VIN / 10V。
PWM和PWMB旗子暗记的高电平为5V。
PWMB旗子暗记通过光耦后输入到DC-DC恒流芯片的调光脚DIM，进行调光。
