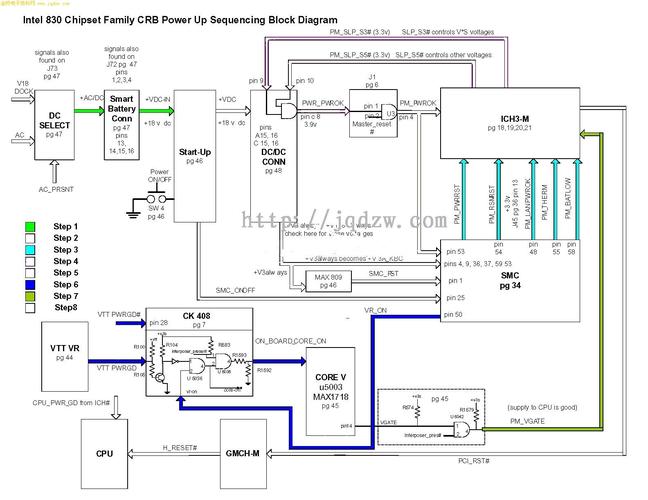

VCC：C=circuit表示电路的意思,即接入电路的电压；
VDD：D=device表示器件的意思,即器件内部的事情电压；
VSS：S=series表示公共连接的意思，常日是指电路公共接地端电压；
VPP：不同芯片对Vpp的定义稍有不同,比如电压峰峰值,单片机中Vpp多数定义为编程电压
Vddf：Vddf为Flash(闪存)供电的外部电压。
VEE：发射极电源电压,EmitterVoltage,一样平常用于ECL电路的负电源电压；
二、解释
1、对付数字电路来说，VCC是电路的供电电压，VDD是芯片的事情电压（常日Vcc>Vdd），VSS是接地点。
2、有些IC既有VDD引脚又有VCC引脚，解释这种器件自身带有电压转换功能。
3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。
4、一样平常来说VCC=仿照电源，VDD=数字电源，VSS=数字地，VEE=负电源
其余一种阐明：Vcc和Vee涌如今双极型晶体管电路中，和集电极(collector)发射极(emitter)有关，以是一正一负。
Vdd、Vss在MOS电路中涌现，和漏级(Drain)，源极(Source)有关，也是一正一负。
Vcc和Vdd是器件的电源端。Vcc是双极器件的正，Vdd多数是单级器件的正。下标可以理解为NPN晶体管的集电极C，和PMOSorNMOS场效应管的漏极D。同样你可在电路图中瞥见Vee和Vss，含义一样。由于主流芯片构造是硅NPN以是Vcc常日是正。如果用PNP构造Vcc就为负了。荐义选用芯片时一定要看清电气参数。
Vcc来源于集电极电源电压,CollectorVoltage,一样平常用于双极型晶体管,PNP管时为负电源电压,有时也标成-Vcc,NPN管时为正电压。
Vdd来源于漏极电源电压,DrainVoltage，用于MOS晶体管电路,一样平常示正电源。由于很少单独用PMOS晶体管，以是在CMOS电路中Vdd常常接在PMOS管的源极上。
Vss源极电源电压，在CMOS电路中指负电源，在单电源时指零伏或接地。
Vee发射极电源电压，EmitterVoltage，一样平常用于ECL电路的负电源电压。
Vbb基极电源电压，用于双极晶体管的共基电路。
