本日先容创建元器件报表清单的方法，在事理图设计完毕后，可以对事理图或项目产生元器件报表(Bill of Material，简称BOM)，不仅便于对设计所用元器件进行统计，便于元器件的购买，还可利用元器件报表查找元器件的信息。
元器件报表一样平常包括元件编号、元件名称、元件封装等。

下面通过操作案例来详细先容创建元器件报表清单的方法。
操作步骤如下：

打开事理图文件，选择【报告】|【元件清单】菜单命令，进入元器件报表天生引导。
弹出【材料清单BOM引导】对话框，选择产生元器件报表的范围，选中【图纸】单选按钮，如图所示，单击【下一步】按钮。

在弹出的【材料清单BOM引导】对话框中，启用【常规】选项组中的【封装】复选框，如图所示，单击【下一步】按钮。

在【材料清单BOM引导】对话框中输入列表的标题，如图所示，单击【下一步】按钮。

在【材料清单BOM引导】对话框中，选择BOM产生的报表格式，如图所示，单击【Next】按钮。

BOM引导完成，单击【材料清单BOM引导】对话框中的【Finish】按钮，如图所示。

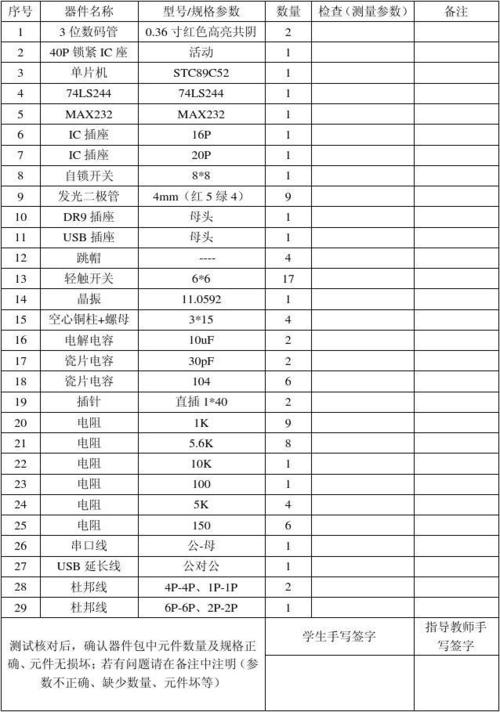

产生的5-1.Bom元器件报表，包含多列，如图所示。

本文摘自我们体例的Protel99SE中文版电路设计案例教室，因各类缘故原由，该书未能出版，因此将个中部分案例解释发出供大家参考。
