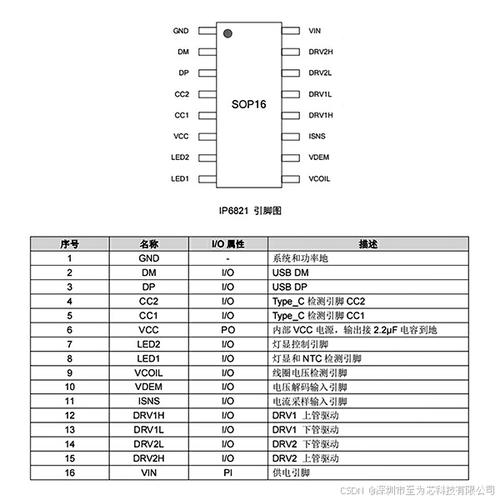

这款符合WPC QI标准的无线充电发射掌握芯片IP6821，采取了SOP16封装工艺，PIN脚功能排布针对无线充电运用进行了优化，有便于方案PCB的绘制。
IP6821集成了两个对称的半桥驱动模块，可用于驱动外置N+PMOS H桥。这意味着驱动模块的去世区韶光和驱动强度可以通过软件配置来实现不同档位的设置。在进行EMI电磁兼容测试时，通过配置低档驱动能力，可以改进EMI裕量，从而节省外部RC器件的利用。
其余，IP6821采取20mΩ的采样电阻对H桥电流进行低侧采样。要把稳的是，采样旗子暗记的RC滤波器件该当放置在IC附近，以避免噪声滋扰。这意味着在设计电路板时，须要特殊关注这些细节，以确保IP6821的最佳性能。
IP6821内置了ASK解调模块，面对吸收设备发出的ASK调制旗子暗记，IP6821分别采集线圈的电压和电流进行ASK旗子暗记解调和解码。系统根据ASK解码数据实现QI无线充电协议。IP6821内置的FSK调制功能，能够通过FSK调制，向吸收设备发送信息，实现PPDE、EPP协议。
此外，IP6821不仅内置了USB PD协议，能够通过CC1，CC2引脚向PD适配器申请电压，而且还内置了DP/DM类的适配器快充协议，通过DP、DM引脚向适配器申请电压。
在节能方面IP6821同样表现出色。事情待机功耗仅为10mA，就寝模式下功耗小于50uA，有效降落了能耗。同时，芯片还支持空载和带载异物检测、 NTC温度检测和持线圈电压最大振幅限定，以及输入过压/欠压/过流保护，确保充电过程的安全可靠。
IP6821 还支持指示灯功能定制，将固件导入到上位机软件，在软件界面上配置指示灯效果，导出新的固件即可得到所需的指示灯效果。
英集芯IP6821适用于各种支持无线充电的设备，比如智好手机、智好手表、平板电脑和无线耳机等。这款芯片在无线充电领域拥有广阔的运用前景，相信未来会为行业带来更多创新和发展。
