AI大时期下，芯片设计验证寻衅何解？
编辑 | 心缘
GTIC 2020环球AI芯片创新峰会刚刚在北京圆满收官！
在这场全天座无虚席、全网直播不雅观看人数逾150万次的高规格AI芯片家当峰会上，19位产学界重磅高朋从不同维度分享了对中国AI芯片自主创新和运用落地的不雅观察与预判。
在峰会下午场，Cadence公司验证奇迹部产品工程总监孙晓阳带来主题为《AI大时期中的芯片设计验证寻衅》的演讲。
▲Cadence公司验证奇迹部产品工程总监孙晓阳
孙晓阳谈及芯片设计流程存在的三个关键寻衅，并讲解了Cadence的强大验证产品套件，以及如何引入AI算法，来应对日益飞腾的算力需求。
据孙晓阳分享，增强机器学习能力的新Xcelium ML逻辑仿真平台在落地实例中，将完备随机回归运行的周转韶光缩短至原来的1/4，同时能够达到原有功能覆盖率99%。
以下为孙晓阳演讲实录：
01.
芯片设计难在何处？
在数据爆炸的时期，算力毫无疑问成为全体行业最具寻衅或亟待办理的一个领域。
作为国际有名EDA及IP供应商，Cadence希望其产品及方案可以助力大家在AI的海洋里面畅游。在这次峰会上，孙晓阳代表Cadence，分享了他们所不雅观察到的一些芯片设计寻衅。
从底向上来看，单一芯片的设计繁芜度非常高，AI芯片同样如此，有仿照、数字和稠浊旗子暗记，有前辈工艺节点，及数十亿门芯片的实现与验证，这些都给芯片设计带来繁芜度。
因此，芯片设计者不仅需考虑单一芯片的设计，还要考虑芯片周边全体系统的设计，包括电磁和热剖析，加上驱动程序、操作系统和运用性能，整体来看全体系统的性能。
在这之上，还要考虑运行在系统中央或者系统上的智能运用，包括学习、感知算法、定制化的用户体验，以及针对运用事情负载的打算优化等。
基于这些认知，Cadence着力于提升所有产品线从芯片设计到智能运用的所有算力，不再是单点或者局部地去看待芯片设计本身，除了芯片的设计、封装等事情外，还考虑到系统的设计，考虑到用户可能存在的算法需求、软硬件协同需求等问题，并在引入AI算法，与客户一起应对寻衅。
孙晓阳来自Cadence系统设计和验证产品线，因此在演讲中，他更多分享了关于系统仿真和验证干系的产品和解决方案。
如图是一个芯片设计的范例周期，造出一颗芯片每每须要两三年的韶光，当然不全是设计的缘故，比如需花一些韶光做架构的探索和定义等。从图中可以看到，软件起到很大的浸染，尤其在AI芯片的设计领域，由软件驱动一个芯片的设计正变得越来越主要。
这是由于，很多AI构造具有重复性、通用性的特色，上面跑的软件及PPA表现，是芯片设计成功的关键。因此软件越早参与，越能够担保末了出来的芯片是成功的。
我们看到，大概在有RTL、有代码之前，可能要先做模型，从全部或部分的模型开始，在上面运行各种各样的软件，去评估架构，评估通路、带宽、存储等各种参数，来达到最好的平衡。
Cadence有虚拟的平台来支撑各种模型的仿真，有各种RTL+部分模型的仿真，有非常有名的Palladium硬件仿真加速平台，还有基于FPGA的原型验证平台Protium X1，能运行对性能、功耗、功能等各方面的验证评估。
02.
破解芯片设计验证寻衅的三大平台
本日在中国，人们享受到了物流带来的便利性，可以看到在城市中，有货车、卡车、飞机在城市群周边做物流快递。个中前两者装卸相对随意马虎，但跑得慢；飞机跑得最快，但装卸流程相对繁芜。这里有一个观点，引擎越快，就要做更多准备事情来使能引擎，以实现更好的性能。
类似的，Cadence供应有并行逻辑仿真平台Xcelium、硬件仿真加速平台Palladium、基于FPGA的原型验证平台Protium等。Xcelium跑在100Hz水平，Palladium跑在1MHz，而Protium能跑在5MHz。
由于性能不同，运用处景也不一样，Xcelium紧张做IP的仿真评估，Palladium面向SoC芯片的仿真验证，Protium则可以使能完全部系的开拓调试。
Xcelium比较上一代有很大的性能提升，Cadence在产品中大量利用AI算法来加速性能，包括分布式打算。“可以看到，我们一边面临AI运用带来的寻衅，一边也在利用AI算法来提升算力。”孙晓阳说。
Xcelium最新发布的AI-机器学习赋能技能，可以让验证的吞吐力得到提升，能使覆盖率收敛更快，可达到5倍的速率提升。例如在一家芯片公司运用最新的Xcelium ML平台的案例中，将完备随机回归运行中的周转韶光速率提升4倍，达到原来产品99%的功能覆盖率。
其事理如上图所示，跑全体覆盖率回归是一样的，有上千条、上万条的case放到打算中央上运行，花这么多的韶光才可以结束，在这个过程当中，机器学习算法就可以去学习case和覆盖率之间的关系，从而创建一个模型，并产生更高效的测试集和相应的随机化参数，就能在更短的韶光（比如1/4、1/5的韶光），达到相称的覆盖率，从而缩短验证韶光。
还有多核仿真，在仿真回归中，一定有一些须要花很永劫光才能做完的case，针对这些case，如果有足够的算力，用分布式的打算办法，就能缩短全体验证回归韶光。
Palladium是业界的明星产品，紧张用作仿真加速，Palladium是基于Cadence自研CPU做出来的平台，Protium是基于赛灵思的FPGA做出来的平台。正如刚才提到的，要运用更快的引擎，势必做一些准备事情。这个准备工为难刁难用户来讲是一笔开销，怎么减少这笔开销呢？Palladium和Protium用的是完备统一的前端编译系统、编译流程，这致使一个设计在Palladium跑起来后，要将它移植到Protium上就会非常大略。
孙晓阳现场给大家一个参考，有些AI公司在40亿门旁边，系统厂商在140亿门旁边，或者其它超大型公司有30亿门旁边，在Palladium和Protium是这样的比例。
他也再次强调软件驱动的主要性，软件越早参与，就能让芯片或全体开拓周期缩短，一开始用全部虚拟的平台，有模型就可以开始做很多开拓和评估。
最近很多AI、GPU公司都碰着这样的需求，它的主力可能是做GPU或AI算法干系IP，而不是CPU、互连等技能。于是在开始确定一些架构的时候，它们可以拿Cadence的虚拟平台来建立一个虚拟CPU、真实的GPU或AI IP，然后就能去做开拓和评估。
因此全套软件可以贯穿从虚拟到部分IP芯片的稠浊动力仿真到全体芯片回来的全体流程。很多客户已经有支配这个方法学流程，比如博世紧张关心它的IP，很早就可以参与软件开拓；再比如英伟达做的是大型的系统，当Cadence把CPU从RTL中搬出来后，性能可以得到更大的提升。
03.
EDA是关键性少数

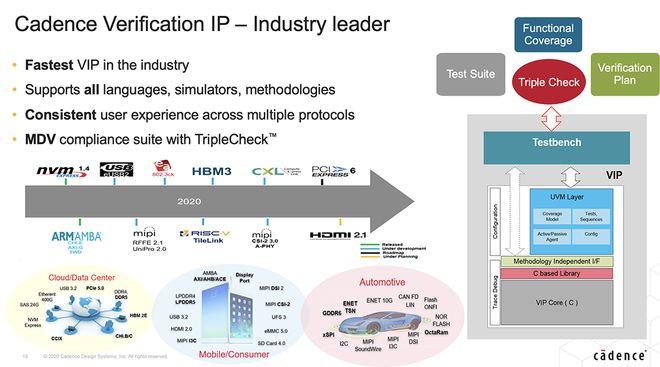

接着，孙晓阳谈到AI芯片的几个关键点，包括存储、互联及一些干系IP。Cadence在这些前辈制程领域，IP追得非常紧，包括内存、DDR、HBM等都紧追最新标准。除了有IP，大家还有验证IP产品VIP，Cadence在验证方面也会有相应的办理方案，今年已追到像PCIe6这样的标准。
芯片做功能验证，还要追求PPA的指标等事情。在SoC系统上，除了用Cadence的IP之外，也可以用Cadence System VIP产品去仿照全体数据流，从而帮助实现很多系统级剖析，还能自动天生test bench，来降落人工的韶光。
Cadence还有其它的产品、验证和设计的管理，比如有企业级的验证管理方案，从操持到履行到末了的覆盖率，能知足跨地域团队验证的流程；还有调试，在全体验证的cycle里面，调试约占70%的韶光，因此调试工具毫无疑问是最主要的，新的Indago Debug平台可以提升调试的效率，并且有开放的接口，性能也在持续提升。
在演讲末端，孙晓阳总结说，这次演讲主旨很契合当下的新基建，过去二三十年间，中国持续做高速公路的培植、高铁的培植，是本日快速物流的条件。而Cadence相称于在做基建的事情，供应快速的打算平台，让各位的打算诉求在打算平台上跑得更快。本日的新基建是其余一种，它不是钢筋水泥，而是数据中央、绝对算力、AI芯片这样的更高等的东西。这些逻辑是一脉相承的。
Cadence采取了大量的算法来持续提升这些引擎的打算能力。孙晓阳紧张代表Cadence的系统设计和验证团队，但其产品线远不止于验证部分，还有时限、布线、系统剖析等很多其它产品线。Cadence持续打造“Intelligent System Design”的全流程办理方案，更好地做事于客户。
末了，他提到20年前刚进入EDA行业时，一位前辈曾跟他讲过的话：“EDA是关键性少数。”
就算是两年前，鲜少有大众能够理解EDA是什么，而本日大家都在谈EDA，其“关键性”毋庸置疑。
但是少数还没有变成多数，孙晓阳非常高兴看到这么多人做AI芯片，希望有更多的人投身EDA行业，使其变成关键性的多数，带来更快的进步。
以上是孙晓阳演讲内容的完全整理。除了孙晓阳外，在本届GTIC 2020 AI芯片创新峰会期间，清华大学微纳电子系尹首一教授，比特大陆、地平线、燧原科技、黑芝麻智能、壁仞科技、光子算数、知存科技、亿智电子、豪微科技等芯片创企，Imagination、安谋中国等有名IP供应商，以及北极光创投、中芯聚源等有名投资机构，分别分享了对AI芯片家当的不雅观察与思考。如感兴趣更多高朋演讲的核心干货，欢迎关注芯东西后续推送内容。
