一、LT1173事情在boost （升压）模式
先来说说该电路各部分的浸染:
（图片来自网络侵删）
LT1173的SW1为内部开关管的集电极，L4为储能电感，当开关管打开时，电感上有电流流过(此时SW1引脚的电位为开关管的包含压降，故电容C49存有的电荷将通过二极管D2向电容C36充电)；当开关管关闭时，电感上产生反向电动势，导致二极管D4导通，向电容C49充电，此时，二极管D1也导通，向电容C37、C38、 C39、 C49、 C40充电、C36放电。
输出滤波电路由L3（抑制高频噪声的磁珠滤波电感）、C32、 R12构成RC滤波器。
整流电路由二极管D1、D2、D4和电容C36、 C37、 C38、C39、C49、C40、C49构成一个三倍压整流电路。
采样电路由电阻R26、R27、 R28构成，将反馈电压送至FB 端口。
二、LT1173事情在buck（降压） 模式
由于LT1173供应了内置开关管的集电极和发射极管脚，故只要对输出电路的电感、二极管、电容设计成降压开关电路即可得到降压效果。
三、LT1173事情在负电压模式
再将LT1173在降压模式的输出电路再做轻微的改动，就又可得到负电压。[赞]

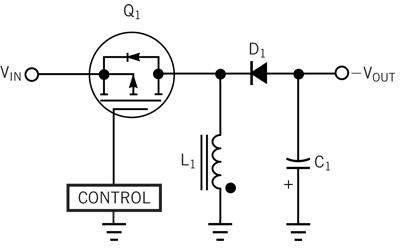

即将Vout、GND进行参考电位平移，即可以得到负电压输出。此时电感L1电流输出端固定在参考地电位上，续流二极管阳极即可得到负电压。
把稳:此时LT1173的“GND"端子要同该负电压相连接，担保反馈端FB相对付“GND"端有1.245V的电势差。公式如下
