无论哪种总线都是利用时钟旗子暗记和数据线/掌握线。
个中时钟旗子暗记由主机掌握。
用于掌握的旗子暗记线中，IIC有２根、Microwire有3根、SPI有４根。

无论哪种总线的同一条总线上连接多个EERPOM时。
IIC总线是把主机传来的器件地址与目标对像所设定的地址进行比较，若相同，便是目标对像。

阿昆聊SPI总线的EEPROM存储器芯片_暗记_旗子阿昆聊SPI总线的EEPROM存储器芯片_暗记_旗子智能

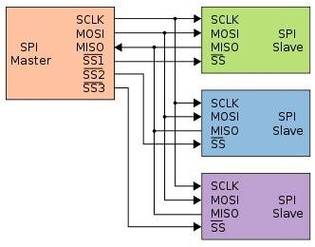

Microwire和SPI总线除了具有传输的旗子暗记外，还有片选旗子暗记，通过该旗子暗记的有效与否，主机指定是哪个器件作为目标对像。

（图片来自网络侵删）

由于平时我们产品中打仗利用较多的是SPI总线的存储器，本日想对这一类器件进行个大略的梳理，以便有个整体认识。

以上的芯片，是我们常用的SPI总线的存储器，封装为SOP-8。

SPI总线最早是由摩托罗拉公司提出。

本日我就拿常用的芯片ST M25P40-VMN6TPB SOP-8为例作为代表来对SPI的EEPROM存储器聊一聊。

一样平常的EERPOM均是8脚存储器

打开规格书看看

从举头名可以看出，这是一个SPI总线的，4M容量（512K8位），低电压、最高频率50MHZ的串行存储器。

功能引脚图，事理图符号。

封装引脚图。

这便是一个范例的SPI存储器的引脚配置。
（注：一样平常情形下，不同品牌型号的这类SPI的引脚顺序分布是一样）,引脚功能如下：

VCC和VSS：电源和接地脚。
/S :芯片片选脚。
低电平有效，低电平激活芯片/HOLD: 保持引脚。
保持(保持)旗子暗记用于停息与设备的任何串行通信，不选择设备。
在保持条件下，串行数据输出(q)为高阻抗，串行数据输出(d)和串行时钟(c)不在意。
要启动保持条件，将此引脚置于低电平。
/W:写保护功能。
SPI不但可以软件实际写保护，还可以通过硬件写保护，低电平有效。
D：串行数据输入。
该输入旗子暗记用于将数据串行传输到芯片中。
它吸收指令、地址和要编程的数据。
锁存在串行时钟(c)的上升沿上。
Q：串行数据输出。
该输出旗子暗记用于将数据串行地从存储器传出。
在串行时钟(c)的低落沿上移出数据。
C：串行时钟旗子暗记（输入）这个输入旗子暗记供应了串行接口的时序。
在串行数据输入(d)处的指令、地址或数据锁存在串行时钟(c)的上升沿上。
串行数据输出(q)上的数据在串行时钟(c)低落之后发生变革。
