常见的MSC-51单片机中一样平常采取双列直插（DIP）封装，共40个引脚。

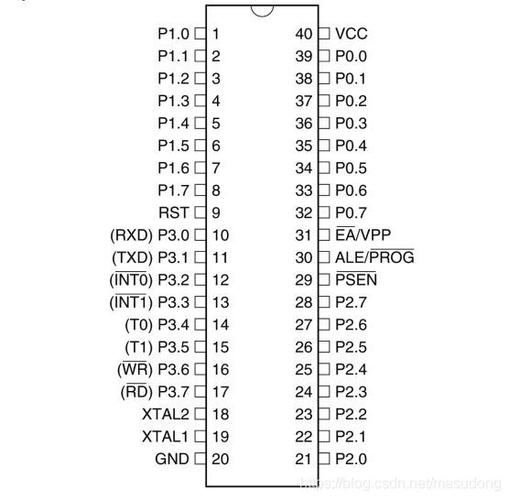

图为引脚排列图。个中的40个引脚大致可以分为四类：电源、时钟、掌握和I/O引脚。
一：电源
VCC：芯片电源，一样平常为+5V。
VSS：接地端。
二：时钟
XTAL1和XTAL2：晶体振荡电路反相输入端和输出端。
当利用内部振荡电路时，须要外接晶振，常见的有4M、6M、11.0592M、12M等。
当利用外部振荡输入时XTAL1接地，XTAL2接外部振荡脉冲输入。
三：掌握线
MCS-51单片机的掌握线共有4根，个中3根是复用线，具有两种功能。
1、ALE/PROG：地址锁存许可/编程脉冲
ALE:正常利用时为ALE功能，紧张用来锁存PO口送出的8位地址。
PO口一样平常分时传送低8位地址旗子暗记，且均为二进制数。
区分是否是低8位数据旗子暗记还是地址旗子暗记就看ALE引脚。
当ALE引脚旗子暗记有效时，PO口传送的是低8位地址旗子暗记；
当ALE无效时，PO口传送的是8位数据旗子暗记。
一样平常在ALE引脚的低落沿锁定PO口传送的内容，即低8位地址旗子暗记。
当CPU不实行访问外部RAM指令（MOVX）时，ALE以时钟振荡频率1/6的固定频率输出。
以是ALE旗子暗记也可以作为外部芯片的时钟旗子暗记。
但当CPU实行访问外部RAM（MOVX）时，ALE将跳过一个ALE脉冲。
PROG:当单片机在编程期间，该引脚输入编程脉冲（由编程器供应）。
2、PSEN：外部ROM读选通信号
当单片机读外部ROM时，每个机器周期内PSEN有两次有效输出。
PSEN就相称于外部ROM芯片输出许可的选通信号。
但读片内ROM和读片外RAM时无效。
3、RST：复位引脚
RST为单片机上电复位输入端。
只要在该引脚上连续保持两个机器周期以上的高电平，单片机就可以实现复位操作。
复位后程序从0000H出开始实行。
在一样平常运用中可以用RC电路来实现单片机的上电复位。
在一些工业掌握等哀求较高的场合一样平常用专用的看门狗芯片进行复位以及电源监控。
范例的RC上电复位电路如下图所示：
4、EA/VPP：内外ROM选择/EPROM编程电源
EA：正常事情时，EA为内部ROM选择端。
MCS-51型单片机的寻址范围为64KB，个中4K在片内，60K在片外。
当EA为高电平时，先访问内ROM，当程序长度超过4K时将自动转向实行外部ROM中的程序。
当EA为低电平时单片机只访问外部ROM，对老的8031单片机（因片内没有ROM），EA必须接地。
目前的大部分单片机都自带ROM，以是一样平常运用中也将EA接高电平。
VPP：对付有内部EPROM的单片机，在片内EPROM的编程期间，此引脚用于施加编程电源。
四：I/O引脚
MCS-51单片机共有4个8位并行I/O端口，共32个可编程I/O引脚。
4个I/O口各有各的功能，在一样平常情形下：
PO口专用于分时传送低8位地址旗子暗记和8位数据旗子暗记。
P2口专用于传送高8位地址旗子暗记。
P3口大部分韶光用于第二功能。
当然所有的I/O口都可以作为普通的输入/输出端口用。
