电压放大级的三极管可用2SC2240、2SA970、2SC1841、2SA988、 2SC1775、2SA872 等对管互换。其配对偏差应掌握在 2%以内。

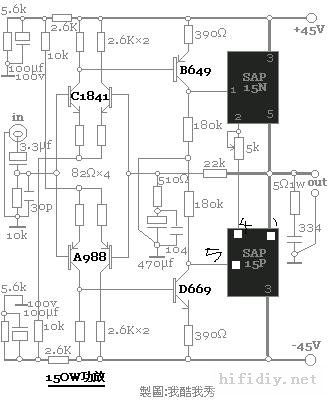

本机显著特点之一是采取日木三背株式会社研制 的SAP15N/SAP15P复合对管。
该管采 用 TRAITR(高速热反应型半导体)技能,其内部装 有可以稳定功率三极监工作的温度测试改动电路,管 内封装丁驱动管和末级功率管。末级功率管发射极电 阻和偏置电流温度补偿二极管采取2GR封装,有5条 引出脚。
（图片来自网络侵删）
以往稳定大功率管的作法是将补偿管接在功 率管阁下,这样,补偿管在受温均衡度和速率上都需 要一定的韶光,以是必须等到温度充足之后,才能均 匀放大出音乐旗子暗记,乃至造成过补偿,即温度越高, 偏流越小,对付AB类放大会产生过零失落真 本机采取SAP15NSAP15P复合对管后就避免了 这种弊端。
采取该对管后,线路性能指标同等性更佳 性能更稳定,音质好,定位准确。小音量时失落真也很小，而且增加了声音的渗透力。
对管的紧张参数为Ic=15A，Pc=150W。每声道一对，相称 于每声道有4只三极管，能供应强大的功率输出。
该线路对电源的适应性较强， 38~+56V均能可靠事情，若要改变其功率，只需改变供电电压即可。图 中 RP用以 改变末级功率管静态电流。若所用散热器足够大,可把 末级静态电流调到200mA， 以达到暖声效果。
本机所用元件不多，应尽可能采取高品质元件，关键地方适当进补。电源部分如图
选用35A/800V桥堆进行整流，用两只 18000μF/50V入口电容滤波， 旗子暗记负反馈通道选用 ELNA 470μF/16V电容进行互换旁路，并选用优质五环金膜电阻。
