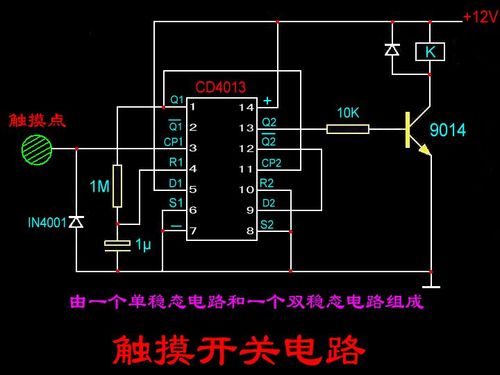

触摸开关电路
电路组成
在本电路中 ，U1与R1、C1组成单稳态触发器，用来实行延时和肃清触摸时的滋扰和抖动。电路输入端第3脚所加的二极管VD1为输入端保护二极管，用来泄放积累的电荷和过高的反向电压。U1接成双稳态触发器形式，用来掌握继电器K的接通与断开。
事理简介
当用手触摸4013的第3脚时，人体的感应旗子暗记送入U1的CP1端，U1触发翻转，Q1将输出高电平，该高电平一起送入U1的CP2 端，使U1触发翻转，Q2（第13脚）输出高电平，经由R2送入V1的基极，驱动继电器K吸合，LED1点亮，表明开关已经接通。另一起通过电阻R1向电容C1充电，由于电容两端电压不能突变，此时U1的Q1高电平加至R1上的第4脚，使得U1复位，Q1输出规复为低电平，U1的CP2端（第11脚）也为低电平。C1经由一小段韶光充满电后，R1上的第4脚规复为低电平，U1规复为稳态，等待下次触发。
由于U1是双稳态触发器，当U1再次被触发时，CP2端（第11脚）将再次输入高电平旗子暗记，U1再次翻转，Q2（第13脚）将变为低电平，继电器K断开，LED1熄灭。完成一次开、关转换过程。
实验提示
触摸端可以用导线剥去绝缘皮层后的金属部分代用。由于CMOS集成电路的输入阻抗很高，只需很少的感应电量就能实现触发，因此触摸电路一样平常都能正常事情。
触摸延时开关电路这是一个利用人体电阻来实现触摸触发的延时开关电路。
触摸延时开关电路
事理简介
在电路中，U1的第1脚和第5脚平时均接在高电平“1”上，使其均为开门状态，而U1的另一个输入端第6脚由于在稳态时C1经由R2已充好电，以是也为高电平状态，因此U1的输出端第4脚为低电平状态，LED1熄灭。
当人手触摸开关的两个电极时，由于人的手指电阻较小，大约只有十几千欧到几百千欧，与皮肤表面的湿润程度有关。而R1的阻值较大，因此U1的第2脚由原来的低电平变为高电平，输出端（第3脚）变为低电平状态，二极管VD1导通，电解电容C1通过VD1放电，这样U1的第6脚将变为低电平，输出端第4脚变为高电平，再经由R3加到V1基极，继电器吸合，LED1点亮，表示开关接通。
当手指离开触摸电极后,U1输出又规复为高电平状态，VD1截止，C1又经R2充电，当C2上的电压升高到一定值时，U1输出又变为低电平状态，V1规复截止，继电器K开释，LED1熄灭，完成一次延时过程。
实验提示
1.延时时间的是非取决于R2与C1的乘积，取值越大，延时时间越长。
2.可以在R1两端并联一贯102瓷片电容，以滤波滋扰杂波，让电路事情更加稳定。
3.触摸电极可用两根剥掉绝缘外皮后的导线代用。
4.由于电路触发依赖人体手指上的电阻，如果利用其他非电池电源给电路供电，建议在电源正极与触摸电极之间再串联一只100KΩ的电阻，以确保对人体的安全，不发生触电事件。
5.本电路只利用了4011芯片的两个与非门，别的未用到的与非门可不做处理。
就讲到这里，想连续深入探究的小伙伴可对以上两种电路进行比较，看看有什么相同点或不同点，这样做可以节制的更加闇练。
