例 1：OVP(过压保护)
1).当VCC_IN小于28V时，稳压管D1不会导通，以是Q1就相称于通过R1和R4拉到VCC_IN，则Q1截止(Q1是PNP管)。
Q1截止就相称于个开路，可以拿掉，相称于右边image 2电路, 这样Q2就会导通，VCC_OUT就会有输出。
2).当VCC_IN超过28V时，稳压管D1导通，并使稳压管阴极电压坚持在28V，这样Q1的BE极间电压就不为0，三极管开始导通，从而使Q2的门极电压即是源极电压，使其关断，即：VCC_OUT没有输出;
3).图中VD2是为了保护三极管Q1的BE极电压不要超过范围，稳压管的稳压值不高于三极
管BE极间电压所能承受的范围。

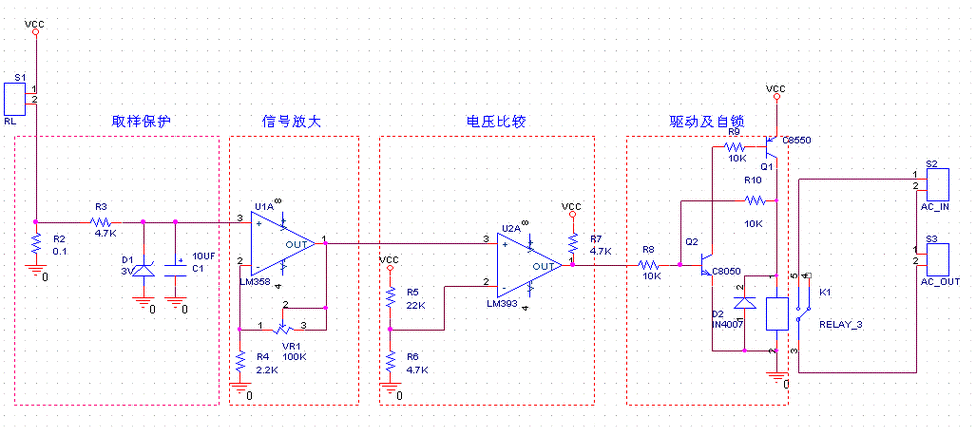

例 2：OCP(过流保护)
此过电流保护电路由三极管 BG2 和分压电阻 R4 、 R5 组成.电路正常事情时,通过 R4 与 R5 的分压浸染,使得 BG2 的基极电位比发射极电位低,发射结承受反向电压.于是 BG2 处于截止状态(相称于开路),对稳压电路没有影响.当电路短路时,输出电压为零, BG2 的发射极相称于接地,则 BG2处于饱和导通状态(相称于短路),从而使调度管 BG1 基极和发射极近于短路,而处于截止状态,割断电路电流,从而达到保护目的.
例 3：OCP & OVP(过流过压保护)
1).OCP: F1为PTC(正温度热敏电阻)，当电流大时阻值会变大，确保流过的电流坚持一定值;
2).Input det：MicroUSB插入时，用两个电阻分压检测输入电压;
3).OVP: 当输入电压小于5.6V时，稳压管阴极坚持5.6V，MCU采集VCHGAUX，给NPNCNTL给high，Q1导通，VCHG输出;当输入大于5.6V，MCU采集VCHGAUX，给NPNCNTL给low，Q3截止，VCHG无输出。
例 4：OCP & OVP(过流过压保护)
1).OCP: F1为PTC(正温度热敏电阻)，当电流大时阻值会变大，确保流过的电流坚持一定值;
2).OVP: 当输入电压小于8.2V时，稳压管D5不导通，R44和R81相称于接地，Q21截止，Q22的基极相称于通过R82接于high，Q22导通，Q7(PMOS)导通，有输出;当输入大于8.2V时，稳压管D5相称于导通，Q21的BE极间电压就不为0，则Q21导通，Q22..截止，此时，Q7(PMOS)的栅漏极间电压相等，Q7截止，无输出(即过压保护)。
3).Input det：MicroUSB插入时，用两个电阻分压检测输入电压。
