51单片机过期没？还远远没有，51单片机在已经出身将近40年后仍旧具有强大的生命力，海内国外都还在大量生产以51为内核的单片机，这个中就有海内的宏晶（STC）。这类单片机不仅价格十分便宜，而且性能不差，常规的运用处所都没问题，听说某军事大国把STC单片机都用到了无人机上。

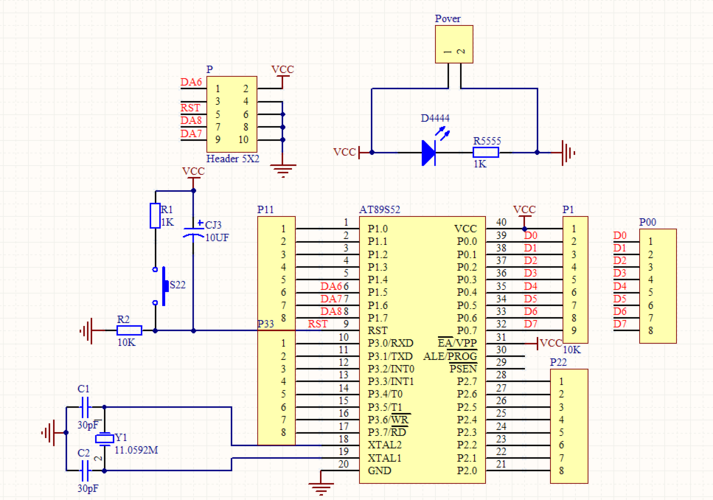

言归正卷，本文给大家呈献的是STC单片机的最小系统事理图：
该单片机在VCC引脚上给它5V电，这就够了，不须要其它附加电路。
该单片机的程序下载是通过P3.0和P3.1两个引脚实现的，利用的是这两个引脚的串口功能。因此这两个引脚在实际运用时一样平常用作串口功能，不做其它用场。当然，如果引脚数量比较紧张，必须启用这两个引脚，也不是不可以，但只管即便用作输入口。
图中框框部分是程序下载器电路，可以直接设计到产品电路板上，往后就可以直接用USB口下载软件；也可以将其省略，只是不才载软件时必须通过一个下载器进行。实际高下载器内部电路便是这个图框里面的电路。如果你把这个框框里面的电路做成电路板，就可以自己做一个程序下载器。
有个问题，单片机的事情时钟从哪里来？之前8051那时候的单片机一样平常都须要外部晶振电路供应事情时钟，然而现在单片机一样平常在芯片内部都集成了RC振荡电路，通过软件可以启用单片机内部的RC振荡器脉冲作为单片机的内部事情时钟，这样不仅电路大略，而且还节省了产品的本钱。不过在一些精度哀求比较高的运用处所，例如对外异步串口通讯、电子钟等，对时钟精度哀求比较高，这时候就必须用外部晶振电路了。
结束语：单片机起源于51，天下上最经典的单片机非51莫属，至今我还有很多项目都是用51单片机做的，除了本钱考虑之外，现在很多芯片厂家已经在51内核根本上扩展了很多非常实用的外设（例如LIN和CAN通讯模块，增强型PWM模块，电机掌握和驱动模块等等），这用起来实在很方便
本人后面会连续为大家奉献更多的单片机干系的干货，留言加关注是对我最大的的支持和爱护！
