解释：由于我们产品的板子上，有几个板子的电源部分有个电影利用的是TD7580，但是这个芯片现在面临的问题是（从供应商那里听到的），这个芯片已经停产，如果要连续利用这个芯片，那么还是利用它现在的库存。所以为了避免往后买不到这个芯片，现在须要将这个芯片更换掉。经由选型和同事们的谈论，末了选定LM22676将TD7580替代。
一、更换篇
原来板子（这里称为①号板）上是电源适配器(OUTPUT:DC12/3.33A)DC12V进去然后通过TD7580，然后给9V锂电池充电。而TD7580的EN纵然能引脚是由8pin的51单片机的IO给的高电平使能。（8pin的51通过按键操作后，掌握io输出高电平，从而使TD7580的EN事情。之以是选择51作为按键开机掌握，是由于它大略，isp的下载办法就好）
虽然TD7580(Techcode的)和LM22676(TI的)是两个不同的厂家，但是从电影的利用方面来看，有点儿相似。
将TD7580更换为LM22676，电路事理图如下：
那么接下来我将对LM22676这个电源芯片的利用及设计思路做一些解释：
1、看LM22676是否知足我们更换的哀求。
-->TD7580的INPUT的范围是[3.6V~23V],Switch Current Limit 最大到5.6A，开关频率为240kHz；
而LM22676（分为）的INPUT的范围是[4.5V~42V],CurrentLimit最大到5.3A，开关频率为500kHz。完备知足我们电源适配器输出最大功率：12V/3.3A时的哀求。
2、我们TD7580内部BLCOK和LM22676内部BLOCk的比较：
和TD7580比较，LM22676的IN引脚和EN引脚之间多了上拉电阻，还有BOOT引脚和SW引脚之间多了外接的电容；
3、如下为LM22676的ADJ型的范例电路图，（LM22676分为固定输出5V的-5V型，和电压可调节型-ADJ型）
如下为我们利用的LM22676的电路图，接下来我阐述下，引脚外围的几个电阻和电容的由来。
这里的PIN9 为X引脚不用理会，这个是由于这个芯片(SO-8)的内部有散热焊盘，这里把散热焊盘的net也设置为GND，这样有助于layout。
a、首先从输入讲起，怎么使得EN引脚使能呢？
我们从LM22676的datasheet看出。EN引脚使能的电压值的范围如下：
那么我们这里在DC12V进来的时候，EN引脚的电压该多少呢？
Ven=12(15/(15+30))=4V，此时知足EN使能电压。
b、BOOT引脚和SW引脚之间该接入多大的电容呢？
我们看datasheet的page9的描述：
10NF的这个电容有如上所示的用途，以是BOOT引脚和SW引脚之间接入10NF的电容。
c、那么R1和R2的大小该怎么确定呢？
还是要看LM22676的datasheet的page13的如下描述：
以是在这里，不妨我们就取R1为datasheet中建议的1K，那么根据如上的公式打算得到R2=[9/1.285 -1]1=6K.
d、L2的大小该如何确定呢？
连续参考LM22676的datasheet的page15.
在这里，Vin=12V，Vout=9V，Iout取3A，Fsw以LM22676的最大开关频率500khz。
L=[(Vin-Vout)Vout]/(0.3IoutFswVin)= {(Vin-Vout)Vout}/{0.3IoutFswVin}=={(12-5)5}/{0.3350010^312}
≈6.4810^(-6)H = 6.48uH
根据理论打算，这个L2这里的规格该当是6.48uH/3A 这样的规格。但是6.48uH的电感买不到。。。。常见便是10uH/3A。以是在这里采取了10uH/3A的电感。
二、验证篇
接下来便是制板，打板回来，对LM22676的输出电压的验证。

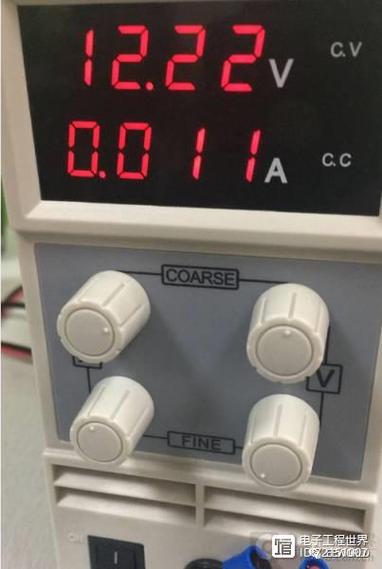

我验证利用的电源，这次不是DC12V的电源适配器。验证利用的数字显示的Power Supply。
1、DC12V输入，8pin的51单片机掌握按键开机，量测得到LM22676输出9V电压正常；
2、我们都知道DC12V接入和关断都有电压缓慢上升和缓慢跌落的情形：
那么为了验证LM22676的使能旗子暗记EN端什么时候关断，在开机环境下(即EN引脚使能，用过数字显示的Power Supply调节电压)我做了如下记录：
根据验证，当Vin低落到5V时，Ven刚好到达其阈值1.6V。这个时候使能引脚不中兴浸染，那么Vout也便是0V了。
这个数值，跟我用示波器量测的数值同等。
3、将12V经由LM22676-ADJ型的电源芯片输出9V给9V锂电池充电。电池在电量不敷的情形下，9V电压会被拉低一点点，但是随着电池电量的增加，9V电压正常。
综上，12V输入给9V锂电池充电，这个电路暂时没有创造问题。
三、5V输出篇
5V的情形有两种:
第一种，是针对①号板的这种情形，利用-ADJ型进行打算。
打算的方法跟上面提到的LM22676对9V锂电池充电的情形同等：
下载附件 保存到相册
2 小时前 上传
R11还是以datasheet建议的1K为准，R2=[5/1.285 -1]1=2.89K≈2.9K
而PWR_EN1引脚的电平这次还是来自8pin的51单片机。
当51单片机IO输出高电平的时候，EN端为5V；
当51单片机IO输出低电平的时候，EN端为0V。
为了不使地12V经由LM22676内部的上拉电阻，给51的IO灌电流过大而随着利用韶光的增长而破坏51。以是连续采取15K电阻作为下拉电阻。（由于Vin引脚和EN引脚之间的电阻值没有见告，以是这个15K可以在实际操作中，做调度）。
验证：实际制板，打板回来，通过给51烧录程序来掌握这里的PWR_EN1来输出5V，量测创造电压正常，全体系统供电也正常，并且正常事情。
第二种，是在我的②号板，利用-5.0型。（EN引脚仍旧由单片机来掌握）
由于根据datasheet，Vfb电压的范例值为5.0V，
以是在这里直接将Vout的5V给了FB引脚。
验证：在验证这个电路的时候，是我创造我犯错了，在输出BOM的时候，没有多看看（虽然上图中是LM22676MR-5.0，但是这个实在是我后来创造缺点后，纠正过来的）。导致了，购买这个芯片的时候，买的是-ADJ型的，以是制板，打板回来创造5V没有输出。还好，立马向供应商买LM22676MR-5.0的这种固定5V输出的料，办理了这个问题。改换为LM22676MR-5.0的这种型号后，电压正常，stm32及其他外设系统供电正常，没有创造问题。
四、5V特殊解释篇
针对5V的这种情形，实在是比较分外的一种情形，所以为了防止采购在购买LM22676的时候，分不清-5.0V型和-ADJ型，在这里我以为该当有一种针对LM22676的两种型号的“通用的电路”
如果，买到的是LM22676-5.0型的芯片，这个时候只须要将R2作为NC元件，不焊接。R3焊接为0欧姆电阻就可以让其固定输出；
如果，买到的是LM22676-ADJ型的芯片，这个时候只须要将R2焊接为1K，R3焊接为2.9K.如此以来，就能使其输出5V。
总之，虽然LM22676就这么一个芯片，我却计较的把它当做的事情来说。。。。不过值得一提的是，好多这样的不同厂家的电源芯片，实在有相似之处的。
以上便是我的所有内容。
还请大牛勿喷，请各位多多示正。
