一、序言

什么是电源芯片?它有什么浸染?在选择电源芯片的时候，该当考虑那些地方?输入电压线性调度率、输入电压线性变革时对输出电压的相对影响？下面先来理解几个观点问题：

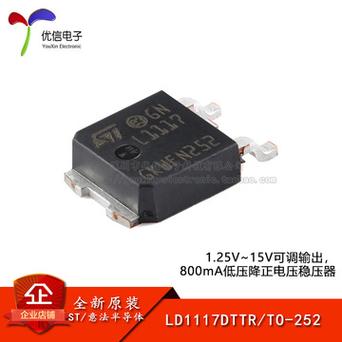

若何选择合适的电源芯片你会了吗？_电压_稳压器若何选择合适的电源芯片你会了吗？_电压_稳压器互联网

1、输出电压负载调度率：负载电流变革时输出电压相对变革情形

（图片来自网络侵删）

2、输出电压精度：器件输出电压的偏差范围

3、负载瞬态相应：负载电流从一个小值到最大流快速变革时，输出电压的颠簸。

4、电源芯片选择DC/DC还是LDO?

这个取决于你的运用处所。
比如用在升压场合，当然只能用DC/DC，由于LDO是压降型，不能升压。

其余看下各自的紧张特点：

DC/DC：效率高，噪声大;

LDO：噪声低，静态电流小;

以是如果是用在压降比较大的情形下，选择DC/DC，由于其效率高，而LDO会由于压降大而自身损耗很大部分效率;

如果压降比较小，选择LDO，由于其噪声低，电源干净，而且外围电路大略，本钱低。

LDO是lowdropoutregulator，意为低压差线性稳压器，是相对付传统的线性稳压器来说的。
传统的线性稳压器，如78xx系列的芯片都哀求输入电压要比输出电压赶过2v~3V以上，否则就不能正常事情。
但是在一些情形下，这样的条件显然是太苛刻了，如5v转3.3v，输入与输出的压差只有1.7v，显然是不知足条件的。
针对这种情形，才有了LDO类的电源转换芯片。

LDO线性降压芯片：事理相称于一个电阻分压来实现降压，能量损耗大，降下的电压转化成了热量，降压的压差和负载电流越大，芯片发热越明显。
这类芯片的封装比较大，便于散热。

LDO线性降压芯片如：2596，L78系列等。

DC/DC降压芯片：在降压过程中能量损耗比较小，芯片发热不明显。
芯片封装比较小，能实现PWM数字掌握。

DC/DC降压芯片如：TPS5430/31，TPS75003，MAX1599/61，TPS61040/41

LDO是lowdropoutregulator，意为低压差线性稳压器，是相对付传统的线性稳压器来说的。
传统的线性稳压器，如78xx系列的芯片都哀求输入电压要比输出电压赶过2v~3V以上，否则就不能正常事情。

但是在一些情形下，这样的条件显然是太苛刻了，如5v转3.3v，输入与输出的压差只有1.7v，显然是不知足条件的。
针对这种情形，才有了LDO类的电源转换芯片。
生产LDO芯片的公司很多，常见的有ALPHA，Linear(LT)，Micrel，Nationalsemiconductor，TI等。

二、什么是LDO(低压降)稳压器?

LDO是一种线性稳压器。
线性稳压器利用在其线性区域内运行的晶体管或FET，从运用的输入电压中减去逾额的电压，产生经由调节的输出电压。
所谓压降电压，是指稳压器将输出电压坚持在其额定值高下100mV之内所需的输入电压与输出电压差额的最小值。

正输出电压的LDO(低压降)稳压器常日利用功率晶体管(也称为通报设备)作为PNP。
这种晶体管许可饱和，以是稳压器可以有一个非常低的压降电压，常日为200mV旁边;与之比较，利用NPN复合电源晶体管的传统线性稳压器的压降为2V旁边。
负输出LDO利用NPN作为它的通报设备，其运行模式与正输出LDO的PNP设备类似。

更新的发展利用CMOS功率晶体管，它能够供应最低的压降电压。
利用CMOS，通过稳压器的唯一电压压降是电源设备负载电流的ON电阻造成的。
如果负载较小，这种办法产生的压降只有几十毫伏。

DCDC的意思是直流变(到)直流(不同直流电源值的转换)，只要符合这个定义都可以叫DCDC转换器，包括LDO。
但是一样平常的说法是把直流变(到)直流由开关办法实现的器件叫DCDC。

LDO是低压降的意思，这有一段解释：低压降(LDO)线性稳压器的本钱低，噪音低，静态电流小，这些是它的突出优点。
它须要的外接元件也很少，常日只须要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。

LDO线性稳压器的性能之以是能够达到这个水平，紧张缘故原由在于个中的调度管是用P沟道MOSFET，而普通的线性稳压器是利用PNP晶体管。
P沟道MOSFET是电压驱动的，不须要电流，以是大大降落了器件本身花费的电流;另一方面，采取PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降落输出能力，输入和输出之间的电压降不可以太低;而P沟道MOSFET上的电压降大致即是输出电流与导通电阻的乘积。
由於MOSFET的导通电阻很小，因而它上面的电压降非常低。

如果输入电压和输出电压很靠近，最好是选用LDO稳压器，可达到很高的效率。
以是，在把锂离子电池电压转换为3V输出电压的运用中大多选用LDO稳压器。
虽说电池的能量最後有百分之十是没有利用，LDO稳压器仍旧能够担保电池的事情韶光较长，同时噪音较低。

如果输入电压和输出电压不是很靠近，就要考虑用开关型的DCDC了，由于从上面的事理可以知道，LDO的输入电流基本上是即是输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。

DC-DC转换器包括升压、降压、升/降压和反相等电路。
DC-DC转换器的优点是效率高、可以输出大电流、静态电流小。
随著集成度的提高，许多新型DC-DC转换器仅须要几只外接电感器和滤波电容器。
但是，这类电源掌握器的输出脉动和开关噪音较大、成本相对较高。

近几年来，随著半导体技能的发展，表面贴装的电感器、电容器、以及高集成度的电源掌握芯片的本钱不断降落，体积越来越小。
由於涌现了导通电阻很小的MOSFET可以输出很大功率，因而不须要外部的大功率FET。
例如对付3V的输入电压，利用芯片上的NFET可以得到5V/2A的输出。
其次，对付中小功率的运用，可以利用本钱低小型封装。
其余，如果开关频率提高到1MHz，还能够降落本钱、可以利用尺寸较小的电感器和电容器。
有些新器件还增加许多新功能，如软启动、限流、PFM或者PWM办法选择等。

总的来说，升压是一定要选DCDC的，降压，是选择DC-DC还是LDO，要在本钱，效率，噪声和性能上比较。

LDO体积小，滋扰较小，当输入与输出电压差较大的化，转换效率低。

DC-DC好处便是转换效率高，可以大电流，但输出滋扰较大，体积也相对较大。

LDO一样平常是指线性的稳压器--LowDropOut，而DC/DC则是线性式和开关式稳压器的总称。

如果你的输出电流不是很大(如3A以内)，而且输入输出压差也不大(如3.3V转2.5V等)就可以利用LDO的稳压器(优点是输出电压的ripple很小)。
否则最好用开关式的稳压器，如果是升压，也只能用开关式稳压器(如果ripple掌握不好，随意马虎影响系统事情)。

三、LDO的选择

当所设计的电路对分路电源有以下哀求：

1、高的噪音和纹波抑制;

2、占用PCB板面积小，如手机等手持电子产品;

3、电路电源不许可利用电感器，如手机;

4、电源须要具有瞬时校准和输出状态自检功能;

5、哀求稳压器低压降，自身功耗低;
