英文-中文对照
On-Chip Debug Enabled 片内 调试 使能
JTAG Interface Enabled JTAG 接口 使能
Serial program downloading (SPI) enabled 串行编程下载(SPI) 使能 (ISP下载时该位不能修正)
Preserve EEPROM memory through the Chip Erase cycle; 芯片擦除时EEPROM的内容保留
Boot Flash section size=xxxx words 勾引(Boot)区大小为xxx个词
Boot start address=$yyyy; 勾引(Boot)区开始地址为 $yyyy
Boot Reset vector Enabled 勾引(Boot)、复位 向量 使能
Brown-out detection level at VCC=xxxx V; 掉电检测的电平为 VCC=xxxx 伏
Brown-out detection enabled; 掉电检测使能
Start-up time: xxx CK + yy ms 启动韶光 xxx 个时钟周期 + yy 毫秒
Ext. Clock; 外部时钟
Int. RC Osc. 内部 RC(阻容) 振荡器
Ext. RC Osc. 外部 RC(阻容) 振荡器
Ext. Low-Freq. Crystal; 外部 低频 晶体
Ext. Crystal/Resonator Low Freq 外部晶体/陶瓷振荡器 低频
Ext. Crystal/Resonator Medium Freq 外部晶体/陶瓷振荡器 中频
Ext. Crystal/Resonator High Freq 外部晶体/陶瓷振荡器 高频
好多人都存在烧新硬件的问题，本文以arduino UNO的atmega328P为例，
如果您有ISP程序员或正在利用另一个Arduino作为ISP程序员，则利用avrdude命令。 将编程器连接到ATmega16U2的ICSP接头并上传固件。 该命令冗长乏味，我须要在某处记录命令，并将其复制并粘贴到命令行。 它太长了，我常日把它分身分歧的行。 它是这样的：
通过短接ATmega16U2的ICSP接头上的引脚5和6来复位芯片，激活ATmega16U2芯片上的DFU勾引加载程序后，Mac或Linux上的dfu-programmer命令用于利用USB电缆上传固件。
由于所有AVR指令都是16或32位宽，因此Flash的构造为16K x 16.对付软件安全性，
闪存程序存储空间分为两部分，勾引程序部分和运用程序
部分。
勾引程序部分的操作和
用于软件保护的干系勾引锁定位在“存储器编程”中有详细描述
第353页的“存储器编程”包含有关Flash数据串行的详细解释
利用SPI引脚或JTAG接口下载。

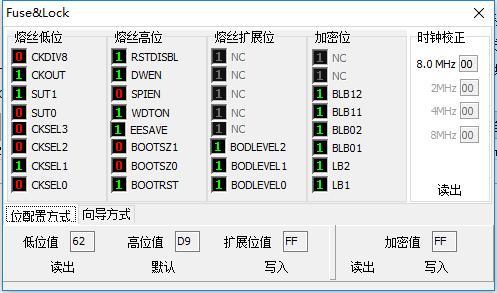

个中bootsz两项为熔丝位大小配置，根据你的bootloader大小配置。
11 128B
10 256B
01 512B
00 1K
听说UNO的bootloader只有512字节不到，那把BOOTSZ置01即可。
如果涌现无法编程的情形，大概是两种可能：芯片已经被锁（新的不会）；硬件焊接有问题（DIY常常涌现的问题）。
PS：没打算学avr单片机的人，就别去穷究每个熔丝位的浸染了，arduino本来便是为了省去这些麻烦的过程，跑去穷究就本末倒置了。
想弄得更清楚的孩子，那把稳了，在此我重点说几个熔丝位：
CKSEL这几个熔丝位为晶振配置，很多人碰着芯片被锁的情形都是由于这个熔丝位配置出错；一样平常arduino都利用16M晶振，以是全部置1即可。（如何解锁？下次有韶光我再写~~~）
CKOPT置0为开启全幅震荡，当你晶振大于8M时，就要开启。
SPIEN，spi使能，这是唯一一个千万不能置1的熔丝位，如果关了，那USBASP就无法利用了，这时只能通过并行编程或者JTAG来修正熔丝位了（mega8没JTAG...）
BOOTSZ，是对BOOT区大小进行配置的熔丝，根据相应bootloader大小配置。
BOOTRST，是对复位向量的配置，置0时复位向量指向BOOT起始位置，置1时指向APP区起始位置。很多人烧了bootloader后，不能下载或者只能下载一次，大多是由于BOOTRST没有置0。（想搞懂什么是BOOT区？APP区？这些个XX区怎么分配？那去图书管找本AVR的书负责学习吧，数据手册上面也有，但非专业人士还是很丢脸懂）
RSTDISBL，为硬复位功能使能端，如果置0，可以将reset端做数字IO利用，但在arduino上可能常常用到复位按键，以是这里置1。
WTDON为看门狗设置，置0后将打开看门狗，如不进行喂狗操作，将无限复位。一样平常我们的非工业制作都不该用看门狗功能，以是这里置1即可。
