大略来说，PCIE3.0 x4接口并不能直接被拆成4个PCIE3.0 x1利用，中间须要有交流芯片才能完成这样的转换。对付英特尔主板来说，PCH芯片可以完成PCIE信道的拆分，例如H370芯片组共有20个PCIE信道，可以被配置为x1、x2或x4接口供设备连接和利用，但是PCH芯片上端连接CPU的DMI3.0通道只有PCIE 3.0 x4的总带宽，同时须要供给SATA、USB、网卡、声卡、M.2插槽等各种设备利用，总带宽早已入不敷出。

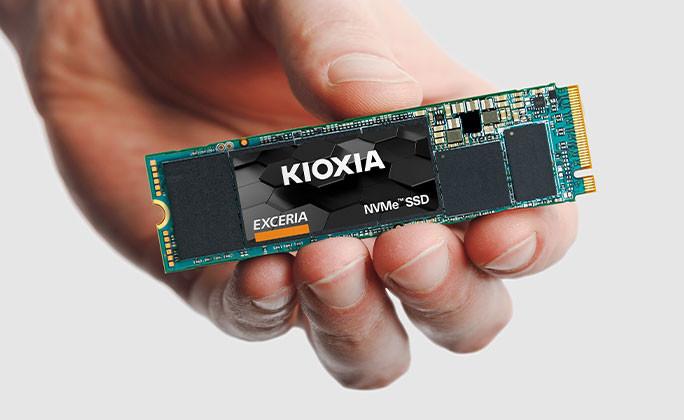

ASM2824的浸染就类似于PCH芯片的PCIE交流功能，分担PCH的部分压力，利用它可以上连CPU引出的PCIE 3.0 x8通道，下端拆分出4个PCIE 3.0 x4接口供给4个M.2 NVMe固态硬盘利用。
按照当代桌面主板的设计，ASM2824占用PCIE3.0 x8通道之后，独立显卡还可以正常利用PCIE3.0 x8接口，基本不会影响显示性能。
早在数年之前，安华高/博通就已经推出了PLX芯片，供应PCIE交流功能，不过PLX由于自身定位高，在消费级产品种的运用较少。前不久Marvell也推出了类似的88NR2241芯片，加上ASMedia祥硕这次推出的ASM2824，廉价化的PCIE交流芯片无疑将推动PCIE NVMe多盘化发展，一块主板安装4个乃至更多的M.2 NVMe固态硬盘将不再是难题。
ASM2824不同于RAID阵列卡上的芯片，它只卖力将四颗M.2 NVMe连接到CPU的PCIE通道，然后由英特尔Z370/X299或AMD X370/X399芯片组来支持CPU RAID功能的配置和实现。
可能有朋友会认为ASM2824虽然供应了4个M.2 NVMe接入，实际却只有相称于2个NVMe固态硬盘的PCIE3.0 x8总带宽，依然存在性能瓶颈。不过如果你知道现在主板供应的6个SATA接口全部连接固态硬盘时也并不能同时跑到满速，这个遗憾也就能释然了。
