仿照电路之负反馈运放电路

基本观点就不赘述了，可以看书理解。
剖析运放电路的要点是理解和剖析负反馈。

模拟电路之运算放大年夜器_滤波器_噪声模拟电路之运算放大年夜器_滤波器_噪声通讯

负反馈Auf = M Auo/(1+ F Auo)Auf：闭环增益。
Auo：开环增益。
F：反馈系数。
假设输入为0时，加在ui- 和 ui+ 上的差模旗子暗记。
F Auo：环路增益。
M：衰减系数。
假设输出为0时，加在ui+ 和 ui- 上的差模旗子暗记。
当环路增益远大于1时，此时为深度负反馈状态。
Auf = M/F。
负反馈对放大电路的影响：

（图片来自网络侵删）

提高增益的稳定性。
大幅提高上限截止频率。
大幅降落下限截止频率。
对输入电阻的影响。
对付两输入一输出的运放电路，输入旗子暗记和反馈旗子暗记加载到同一个输入端，此为并联负反馈，否则为串联负反馈。
串联负反馈增大输入阻抗，并联负反馈则减小输入阻抗。
输出电阻的打算。
降落失落真度。

自引发生的条件

开环相位角 + 反馈相位角 = -180度。
Auo F > 1。

避免自激的方法

选择得当的增益。
只管即便选择小的增益电阻。
减少杂散电容。
比如避免敷铜，环路中不要利用电位器，只管即便不要驱动大电容负载。

剖析方法

方框图法。
虚短虚断法。
大运放法。
环路方程法。

虚短虚断法是在确保电路处于深度负反馈的根本上，利用运放两个输入端存在虚短虚断特点，快速剖析负反馈放大电路的方法。
用法大略，但是没有考虑运放的非空想特性，利用时要把稳条件。

常用的电路

T型反馈比例器。
差动放大器的利用。
精密增益电路、电平移位电路、电流检测和电压流转换等。
常用的型号如AD8275、AD8276等。
仪表放大器的利用。
压流变换器。
小电流场合可以用howland压流变换器，大电流场合用三极管扩流。
电流检测电路。

运放的关键参数

输入失落调电压。
直流放大电路对这个指标要特殊把稳。
输入偏置电流。
输入失落调电流。
等效输入失落调电压。
Uos_out = (Rg+Rf) (Vos_max+2 Ios_max Rmatch) /Rg 输入电压范围。
输出电压范围。
共模抑制比。
开环电压增益。
压摆率。
SR > 2 pi fH Vmax 。
增益带宽乘积。
-3dB 带宽。
满功率带宽。
至稳韶光。
相位裕度和增益裕度。
电源电压抑制比。
热阻。

仿照电路之运放的噪声剖析

噪声来源

运放自身的电压噪声。
电阻噪声。
电流噪声产生的电压噪声。
电源噪声。
空间电磁噪声。
地线环路噪声。

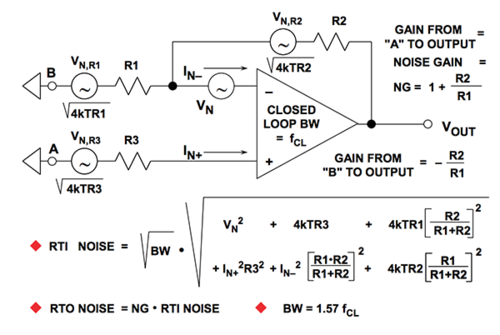

运放噪声的打算运放的白噪声电压 Un = K sqrt(fb - fa)。
运放的1/f 噪声电压 Un = C sqrt(Hz) sqrt(ln(fb/fa))电阻的热噪声

根据手册确定关键参数，比如单位增益带宽、C、K。
根据闭环增益确定上限截止频率 fHL。
确定fb = 1.57 fHL。
确定等效输入噪声电压Un_i = sqrt(白噪声的平方 + 1/f噪声的平方 + 电阻热噪声的平方 + 其它)。
确定输出噪声Un_o = G Un_i，G为闭环增益。

运放噪声的丈量用示波器丈量，有效值和峰峰值之间知足：Un_pp = 6.6 Un_rms。

仿照电路之滤波器

无源滤波器和有源滤波器

无源滤波器的优点：

受大电压大电流的限定较少。
超高频段有天生的上风。
一把比较比较便宜。

有源滤波器的优点：

可以实现较为繁芜的滤波器。
可以轻松实现多级滤波器的级联。
对超低频率有天生上风。
打算更大略。
