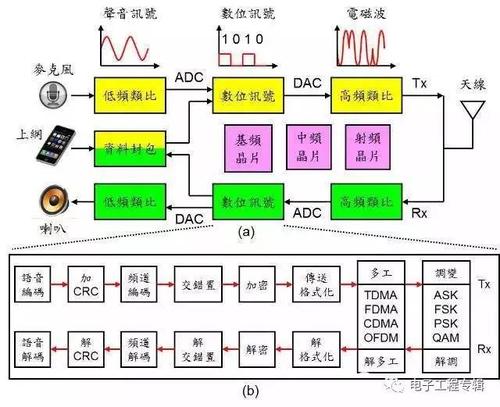

这是一枚封装好的芯片，内部有数十或者数百亿晶体管组成的集成电路。当我们在显微镜下放大，可以看到内部像一座城市一样繁芜，集成电路是一种微型电子器件或者部件，其采取一定的工艺，把一个电路中所须要的晶体管、电阻、电容和电感等元件及布线互联一起，制作在一小块或者几小块半导体晶片或者介质基片上，形成构造上紧密联系的、内部干系的电子电路，我们以最根本的分压电路为例，来解释下它是怎么在芯片内部实现和产生浸染的。
集成电路可以做小完备得益于半导体工艺，纯硅是半导体，这意味着导电的能力要比绝缘体好，但不如金属。以是移动电荷数量少是使得硅成为半导体的缘故原由。但是芯片事情却少不了一个秘密武器---掺杂。硅有两种掺杂类型，分别为P型和N型。N型的硅靠电子导电（电子带负电），P型的硅靠空穴导电（有大量带正电的空穴），那分压电路中的开关在芯片中长什么样子，怎么事情的呢？
在集成电路中卖力开关功能的是晶管体，这是一种电子开关，常见的有MOS管，而MOS管在芯片中便是由N型和P型半导系统编制成，在P型硅的基底上制造出两个N型硅区域，这两个N型硅区域便是MOS管的Source极、Drain极，然后再在Source、Drain中间区域的上方制造一层二氧化硅，再在二氧化硅上盖一层导体，这层导体便是MOS 管的GATE极。P型材料有大量空穴，只有极少的电子，而空穴带的是正电，以是这部分区域带正电的空穴占主导，有少量带负电的电子，N型区域，便是带负电的电子占主导。
我们以水龙头来类比一下，最右边的是Source，我们叫源极，便是水源流出的地方，中间的是GATE极，就叫栅极，相称于水阀。左边的叫漏极，便是漏水的地方，和水流一样，电子也是从源极流向漏极，然后中间有个阻碍，便是P材料，P材料有大量带正电的空穴，电子碰到空穴就中和了，过不去了。那怎么办呢？我们可以在栅极加一个正电，把P型材料里带负电的电子吸过来，虽然P型材料中电子不多，但是栅极加一个正电，还是能吸来一些电子，形成一个通道，让电子通过。总结下便是，源极是电子的源头，源源不断地供应电子流向漏极，但能不能通过要听栅极的。栅极就像一个阀门，一个开关，掌握着MOS管的打开和关断，这便是MOS管作为电子开关的事理。
电子开关现在都知道了，再看下电阻的实现办法，先在P型硅的基底上制造一块N型区域，再用金属把N型区域的两端引出，这样子N1、N2便是电阻的两端了，以是说分压电路的集成电路便是用金属把我们刚刚讲的MOS管和电阻,按照电路的连接关系在硅片上把它们连接起来。
举一反三，就算是再繁芜的电路，它的集成电路实现办法也会类似的，那便是在硅片上制造出电路中所需的各种器件，然后用金属把它们按照设计哀求进行连接，这样就可以事情啦~
大家现在知道芯片是如何事情的了吗？事情事理清楚了吗？有疑问欢迎大家在评论区留言哦。
