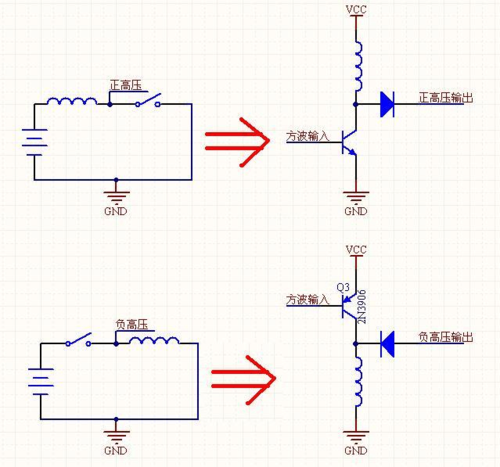

不才图中，当开关SW1闭合时，由于对地短路，通过电感L1的电流会急剧增加，电感会把电场转为磁场。

电感式升压事理

当通过电感的电流急剧增加后，断开开关SW1，电感的磁场此时也会转换为电场，大电流利过肖特基二极管D1流到后端电路，后端电路的电容储存前面过来的大电流，多次快速开关后，就可以实现电压升高了。

电感式升压事理

根据电感式升压的事理，我们可以设计出专门用于DC转DC 的电感式升压芯片。
输出的电压旗子暗记反馈给PWM掌握器，PWM掌握器根据输出电压自动调节MOS管的开关速率和占空比，以实现稳压的电压输出。

电感式升压事理

以是电感式DC To DC转换芯片必须加入功率电感和肖特基二极管。
肖特基二极管开关速率最快，在电感式升压电路中一样平常都利用肖特基二极管。

比较常见的电感式DC To DC转换芯片有LM2577/LM2587，利用非常大略，输出电流可以达到1A以上，通过调度电阻R1/R2的比例就可以得到须要的输出电压。
Vout=1.23(1+R1/R2)。

LM2577

电容式升压电路通过电容充电泵的办法实现。

不才图中，当开关SW1和SW2闭合后，对输出电容（C_OUT）进行充电。

电容式升压事理

当断开SW1和SW4，闭合SW2和SW3后，会对充电泵电容（C_CHARGE）进行充电

电容式升压事理

当断开SW2和SW3,闭合SW1和SW4后，由于输入电源的正极连接到了充电泵电容（C_CHARGE）的下端，把上方电压抬高，从而使输出电容（C_OUT）电压升高

电容式升压事理

以是电感式DC To DC转换器并不须要功率电感的参与。
根据电容式升压的事理，我们同样可以设计出专门用于DC转DC 的电容式升压芯片。

电容式升压芯片方框图

由于电容供应的能量会比功率电感少，以是电容式升压的办法得到的输出电流一样平常会比电感式升压的小。

电容式升压电路设计相对较为大略，只须要外接一个电容作为充电泵就可以了，下图示例为利用HT7936A设计的5V输出升压电路。

5V输出升压电路
