Libratone新一代AIR系列共有两款产品，首发搭载了高通QCC514x蓝牙音频SoC，支持蓝牙5.2和双耳镜像连接技能。本日我爱音频网要拆解的是支持主动降噪功能的Libratone AIR+，它采取了小鸟的智能降噪调节技能CityMix® Smart，可根据环境噪音大小、利用者运动状态、风噪高低等，智能调节降噪曲线，精准消噪，此前我爱音频网已经对其进行了详细的体验评测。
Libratone AIR+在通话降噪功能上也进行了升级，新采取声学/振动双传导麦克风增强技能，同样可以根据环境喧华程度自动调度参数，提高语音通话的清晰度；耳机内置高品质动圈单元，经典丹麦调音，支持aptX音频编码；支持IP54级防尘防水；一次充满音乐续航约6小时，充电盒供应额外三次充电，支持无线充电；搭配Libratone APP，还可以进行佩戴贴合度检测、个性化调节降噪深度、手势掌握、以及音效选择等操作。下面一起来看我爱音频网对这款产品的详细拆解吧。
此前我爱音频网拆解过小鸟第一代TRACK Air系列的三款产品：小鸟TRACK Air+ 真无线降噪耳机十周年版，小鸟TRACK Air+真无线主动降噪耳机，小鸟TRACK Air真无线入耳式耳机。
一、Libratone AIR+第2代降噪真无线耳机 开箱
Libratone AIR+第2代降噪真无线耳机在包装盒上也进行了大的改造，相应环保号召，包装盒由100%植物纤维纸浆一体模塑成型，可100%生物降解或再回收利用。包装盒色调以白色和深蓝色为主，左上方是小鸟音响的品牌LOGO，右上角是产品名称“LIBRATONE AIR+蓝牙耳机”；中央区域是耳机的外不雅观渲染图；底部是产品宣扬语“高等质感、智能降噪”。
包装盒背面先容了产品的六大功能特点，包括：主动降噪、智能调节、IP54级防尘防水、音质出众、超长续航和无线充电。产品型号LTW600，颜色是“青黑”，生产商是北京小鸟听听科技有限公司。
包装盒内物品一览，包括耳机和充电盒、充电线、耳塞、快速指南息争释书等。
充电线为USB-A to USB Type-C接口，端口壳体是亮面的。
两对可更换的硅胶耳塞，耳机上默认的是中号。选择得当的耳塞可以提高佩戴舒适度和主动降噪的效果。
充电盒外不雅观展示，直立开放式设计，体积非常小巧，盒盖上的小鸟Logo是金属材质。
充电盒背面展示，盒盖采取金属合页，下方有一个快速配对按键。充电盒支持无线充电功能，吸收线圈位于充电盒背部。
我爱音频网采取ChargerLAB POWER-Z KT002便携式电源测试仪对Libratone AIR+第2代降噪真无线耳机进行无线充电测试，输入功率约为3W，实际充电功率没有这么高。
充电盒机身侧面展示。
USB Type-C充电接口在充电盒底部；接口外围是充电指示灯，设计得较为暗藏。
有线/无线充电状态，灯光会短暂亮起白色；单击配对按键，灯光闪烁三次、两次和一次分别对应充电盒电量的高、中、低，如果亮起赤色灯光，则是提醒用户该充电了。指示灯位置设计的比较暗藏，让机身更都雅，同时这种交互办法也比较直不雅观。
我爱音频网采取ChargerLAB POWER-Z KM001C便携式电源测试仪对Libratone AIR+第2代降噪真无线耳机进行有线充电测试，充电功率约为2.3W。
打开充电盒，可以看到Libratone AIR+的独特设计，耳机竖置在充电盒内，可以完全看到，通过磁吸的办法固定。既担保了耳机取放自若，又兼顾了体积小巧都雅。
盒盖内侧有部分产品信息。产品型号LTW600；电池容量500mAh/1.85Wh，3.7V；输入5V⎓1A，输出5V⎓150mA，中国制造，北京小鸟听听科技有限公司。顶部条形的是吸附充电座舱的磁铁，用于开盖即连功能，表面包裹有硅胶保护壳体。
盒盖内部的橡胶，保护耳机避免刮花。
充电座舱上的L/R旁边标识，同时也是耳机的状态指示灯。
充电盒通过三根Pogo Pin连接耳机。
充电座舱壳体从顶部看是一个微曲面，贴合耳机轮廓，降落整体高度。
小鸟音响Libratone AIR+第2代降噪真无线耳机 青黑 配色。
耳机和充电盒共重52.2克。
充电盒单独重量41.4克。
旁边耳机共重11克。
二、Libratone AIR+第2代降噪真无线耳机 充电盒拆解
经由前面的开箱，我们已经对Libratone AIR+第2代降噪真无线耳机的外不雅观有了全面理解，耳机延续了前代的设计措辞，充电盒外不雅观变动较大，相应地对构造设计也有了更高哀求，下面我们将进入拆解环节，看看这款产品的内部设计和芯片方案。
沿充电座舱缝隙撬开壳体，机身侧边有多处卡扣，没有利用胶水。
底壳有无线充电线圈和配对按键的排线，分离时需小心。
电池通过连接器与主板相连。
无线充电吸收线圈通过FPC和连接器与主板相连。
断开连接器，取下充电盒外壳。
壳体内侧无线充电吸收线圈的位置。
取下无线充电吸收线圈，电路上还有充电盒的配对按键。
无线充电吸收线圈焊点饱满，贴片按键做在排线上，降落厚度。
无线充电吸收线圈特写，两股漆包线绕制。
充电盒内部构造展示。
取出充电盒采取的圆柱型锂电池。
电池标签信息，供应商来自惠州亿纬锂能株式会社。型号L1107，标称电压3.7V，充电限定电压4.2V，额定容量500mAh，能量1.85Wh。
电池一端是电池保护板，上面覆盖有青稞纸绝缘，表面用玄色绝缘胶带包裹，加强保护。
电池另一端特写。
电芯上的信息，EVE亿纬锂能，13310CH，1.85Wh，C22010129。
电池负极连接主板的镍片，正反面都是用绝缘胶带包裹。
电池保护板上有锂电保护IC，供应电池过压过放以及过流保护；有热敏电阻检测电池温度。

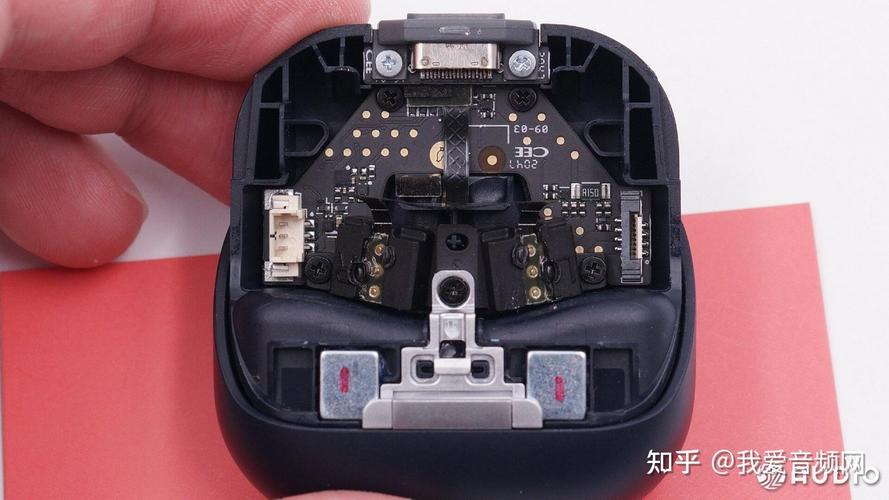

取出电池后的充电盒内部构造。
USB Type-C充电接口的PCBA通过螺丝固定在壳体上。
USB Type-C充电接口外侧特写，接口利用塑料模块加固。
固定接口的金属上印有“D068”字样。
PCBA的供应商是CEE惠州中京电子科技株式会社。
充电接口PCBA通过四个金属触点与主板相连。
充电接口PCBA同时固定了另一FPC和连接器，中间有泡棉缓震。
盒盖和金属合页通过一颗螺丝固定，阁下的两块磁铁用于调度盒盖开启/关闭时的手感。
取下盒盖和金属合页，才能取出给耳机充电的Pogo Pin模块。
Pogo Pin模块展示，支架上有L/R旁边标识，Pogo Pin位置利用胶水和橡胶热熔两种办法固定。
Pogo Pin模块另一侧展示，Pogo Pin旁边各有一块较大的磁铁，确保吸力足够固定耳机。FPC通过BTB连接器与主板相连。
主板在充电盒内的位置。
取出主板后的充电盒内部构造。
一小块屏蔽贴纸，对应主板上的电源管理芯片位置。
旁边耳机指示灯的透光设计。
主板一侧电路展示。
主板另一侧电路展示。
连接充电接口PCBA的四个金属弹片。
LED指示灯共有三颗。
旁边耳机的指示灯，外圈有泡棉避免漏光。
丝印21Ad的IC。
CellWise赛微微电子CW2015电量计芯片，可准确估算电池剩余电量，用于电量显示功能。
据我爱音频网拆解理解到，目前已有华为、小米、OPPO、光彩、一加等品牌的音频产品大量采取了赛微的电源管理类芯片。
赛微 CW2015 详细资料。
TI德州仪器 TPS7A0318 1.8V 超低功耗低压差线性稳压器。
TexasInstruments德州仪器 TPS7A0318 详细资料。
丝印09I BA的IC。
丝印4AJY的IC。
TI德州仪器BQ25619，具有20mA终止电流和1A升压电流的I2C掌握型1.5A单节降压型电池充电器，将充电、升压转换器和电压保护功能集成在单个器件中，用于为电池和耳机充电。
TexasInstruments德州仪器BQ25619详细资料。
用于无线充电吸收的谐振电容和滤波电容。
无线充电吸收IC来自ConvenientPower Systems易冲半导体，型号是CPS4035GC，CSP封装，涂胶加固。
HDSC华大半导体 HC32L130F8UA 单片机，用于充电盒掌握。
华大半导体 HC32L130F8UA 详细资料。
受平台字数限定，耳机部分的拆解请看下一篇拆解。
