“半导系统编制冷”能带来PC散热的革命吗？_温差_功耗

随着人类对付芯片打算能力的不断追求，越来越多的晶体管被塞入了打算芯片，每一个打算单元的密度都在不断提高，同时更高的频率也带给芯片更高的事情电压与功耗。
可以预见的是，未来数年我们都还将连续追求提升芯片的打算性能，那么也意味着我们也须要不断的持续占领芯片温度的散热问题。
仅仅依赖现有的“被动散热”已经有些力不从心，是否须要一种“主动制冷”的新模式涌现？

实在关于处理器的散热模式，一贯并不局限于常见的风冷/水冷。
为理解决温度问题，实现某些极度的目标（比如极限超频），极客们不断的考试测验油冷，压缩机制冷，液氮，干冰等降温方法。
曾经最靠近零售市场利用的OCZ CRYO-Z系列压缩机能够通过相变制冷可以使蒸发器温度达到-45℃，乃至有国外发热友通过低廉甜头三级压缩机系统，将温度降至了-196℃，已相称于液氮的蒸发温度。
但是由于高昂的本钱与繁芜的利用办法，压缩机系统是不可能普至到家庭利用。
液氮，干冰就更是仅针对极限超频这一特定目标的分外手段而已，蒸发/升华速率非常快，只能带来短韶光的极限效能，这些办法并不具备充分的可控性与可复制性。

那么有没有一种看上去可控性高，利用大略单纯，本钱低廉的散热办法，来办理现有处理芯片的高温问题呢？答案可能还是有的，那便是利用热电效应事理的的半导系统编制冷技能。
随着今年11月Intel Cryo干系项目的公布，接下也会有采取热电制冷的民用级散热器涌如今DIY市场中，我们本日就来聊聊有关半导系统编制冷那些事。

要理解半导系统编制冷这一详细到终真个技能运用，我们须要先理解的一个有关电与热的根本事理：热电效应（ Thermoelectric effect）。

图片来源：《理化考验-物理分册-热电材料的运用、研发及性能测试进展》 李蒙等著

热电效应是一个由温差产生电压的直接转换，且反之亦然。
大略的放置一个热电装置，当他们的两端有温差时会产生一个电压，而当一个电压施加于其上，他也会产生一个温差。
这个效应可以用来产生电能、丈量温度，冷却或加热物体。
由于这个加热或制冷的方向决定于施加的电压，热电装置让温度掌握变得非常的随意马虎。

热电效应并非是一个独立存在的术语，这个理论包含了三个分别经定义过的效应，分别是：塞贝克效应（Seebeck effect，1821年），帕尔贴效应（Peltier effect，1834年）与汤姆森效应（Thomson effect，1854年）

1821年德国人塞贝克创造当两种不同的导体相连接时，如两个连接点保持不同的温差，则在导体中产生一个温差电动势：

ES=S.△T

式中：ES为温差电动势，S为温差电动势率（塞贝克系数），△T为接点之间的温差

1834年法国人珀尔帖创造了与塞贝克效应的相反效应，即当电流流经两个不同导体形成的接点时，接点处会产生放热和吸热征象，放热或吸热大小由电流的大小来决定。

Qл=л.Iл=aTc

式中：Qπ为放热或吸热功率 π为比例系数，称为珀尔帖系数，I为事情电流，a为温差电动势率，Tc为冷接点温度

英国物理学家威廉·汤姆森于1854年创造，当电流流经存在温度梯度的导体时，除了由导体电阻产生的焦耳热之外，导体还要放出或接管热量，在温差为△T的导体两点之间，其放热量或吸热量为：

Qτ=τ.I.△T

式中：Qτ为放热或吸热功率，τ为汤姆逊系数，I为事情电流，△T为温度梯度

普通的讲便是，第一，热量能够产生电；第二，电也能让导体产生温差；第三，电流在温差不屈均导体中流过期，还会接管并开释一定的热量，形成高温放热与低温吸热的状态。
那么我们通过对导体身分的变革以及对电流的掌握，便能够形成各种可控的详细运用，比如热能（温差）发电：可利用于军事，航天，民用能源等各种领域；热电（温差电）制冷：与温差发电相反，将电能转化为热能，制造出温差电制冷机，由于这种类型的只能装置无需压缩机，也无需氟利昂等制冷剂，而且具有构造大略、体积小、重量轻、浸染速率快、可靠性高、寿命长、无噪声等优点。
此外，热电冷却不须要像机器制冷那样不断添补化学花费品，没有活动部件，也就没有磨损，掩护本钱很低，同样适用于军事，航天，工业及民用制冷需求。
我们本日重点要聊的“半导系统编制冷片”，便是热电效应在制冷运用中的一种详细装置形式。

刚才讲到的帕尔帖效应（Peltier effect）自发现100多年来并未得到实际运用，由于金属半导体的珀尔帖效应很弱，无法运用于实际。
直到上世纪90年代，原苏联科学家约飞的研究表明，以碲化铋为基的化合物是最好的热电半导体材料，从而涌现了实用的半导体电子致冷元件：热电致冷器（ThermoElectric Cooling，简称TEC）。

与传统的风冷和水冷比较，半导系统编制冷片具有以下上风：1. 可以把温度降至室温以下；2. 精确温控（利用闭环温控电路，精度可达±0.1℃）；3. 高可靠性（制冷组件为固体器件，无运动部件，寿命超过20万小时，失落效率低）；4. 没有事情噪音。

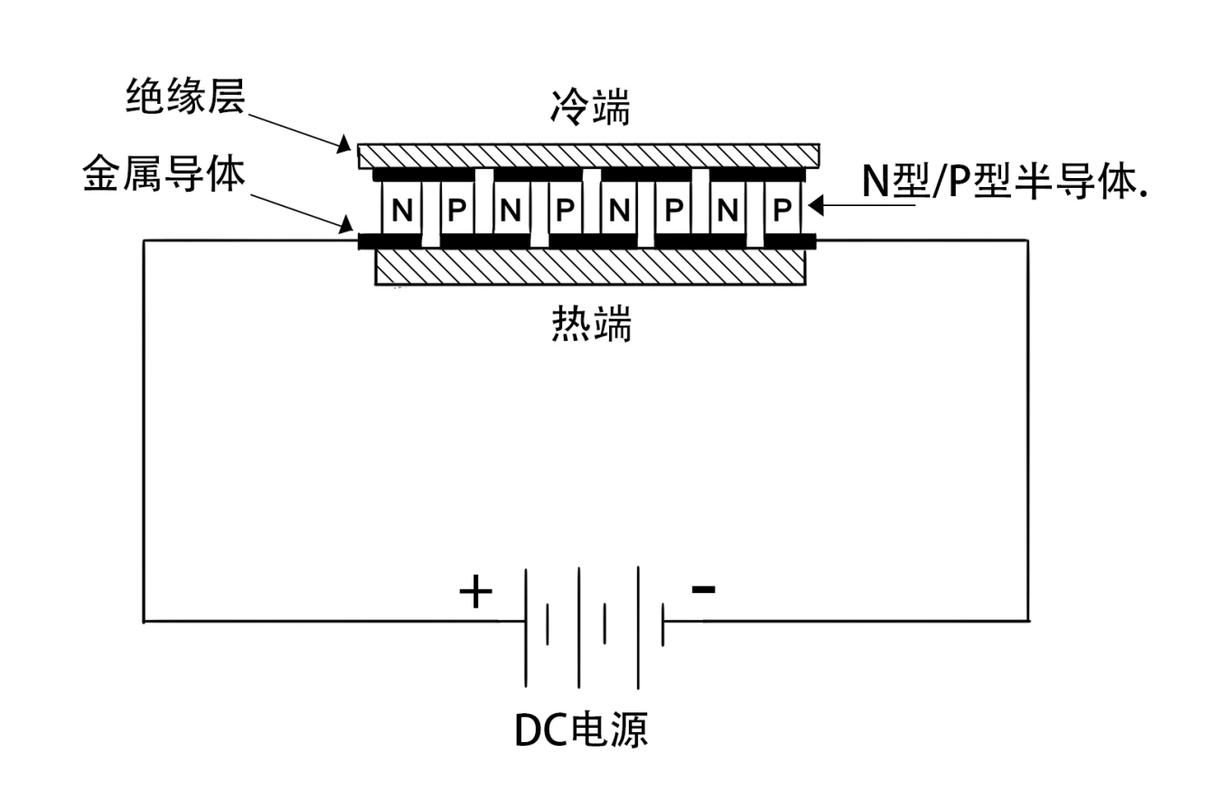

图片来源：《热管散热型半导体冷箱的理论剖析及实验研究》 曹志高 2010

在TEC制冷片中，半导体通过金属导流片连接构成回路，当电流由N通过P时，电场使N中的电子和P中的空穴反向流动，他们产生的能量来自晶格的热能，于是在导流片上吸热，而在另一端放热，产生温差。
帕尔帖模块也称作热泵（heatpumps），它既可以用于致热，也可甚至冷。
半导体致冷片便是一个热通报工具，只要热端（被冷却物体）的温度高于某温度，半导系统编制冷器便开始发挥浸染，使得冷热两端的温度逐渐均衡，从而起到致冷浸染。
能够利用与PC散热器的半导系统编制冷片（TEC），便是这样的事理。
TEC散热片的吸热（冷）端贴近发热的CPU，给CPU降温，TEC其余一壁进行放热，其具备无噪声、无振动、不需制冷剂、体积小、重量轻等特点，且事情可靠，制冷速率极快，易于进行温差冷量可控调节。

听起来很适宜PC芯片这种功耗颠簸较大的发热体，而且并不是新的技能，为什么以前厂商并没有深入考试测验将TEC制冷运用于PC散热领域呢？

对普通家用PC来说，利用TEC散热器的能耗比过低。
目前半导系统编制冷系数较小，制冷时花费的能量远大于制冷量。
比如EK目前公布的EK-QuantumX Delta TEC水冷头满负荷工况功耗为200W，乃至某些情形下超过了它的做事工具CPU。
我们的电脑10年主流电源功率为300W，5年前约为400W，如今也不过500W旁边，并没有足够多的盈余的功率空间留给TEC制冷设备利用。
以是除了少部分拥有大功率电源的高端台式机（额定750W以上），TEC散热器现阶段还无法成为主流的PC散热办理方案。

TEC制冷片在事情时，冷端制冷的同时须要在热端进行有效的散热，须要散去的热量包含帕尔贴效应开释的热量和制冷片本身的焦耳热。
也便是说，TEC制冷装置若要进行大功率制冷输出给CPU散热的同时，自身也须要被持续散热，运用在PC领域的话，便是还须要叠加较高性能的水冷来进行TEC制冷片的散热。
以是无论是EK-QuantumX Delta TEC还是酷冷至尊ML360 Sub-Zero，终极呈现的TEC产品均为水冷+TEC制冷装置领悟的产物。

按照目前厂商已公布的数据，EK TEC结合分体式水冷的情形下，最多压制338W的CPU，酷冷TEC在结合360一体式水冷的情形下，可压制最大功率为250W的CPU，比拟传统的高性能360水冷散热器，在面对全核满载的高功耗处理器的情形下，领先幅度可能没有想象的大。

空气中的水分在面对TEC制造的较大温差环境，在低于室温的部件位置随意马虎形成结露，须要在处理器周围设计一定的密封环境，避免结露风险。

CPU运行过程中，频率与功耗颠簸较大，须要制冷片的能够灵敏的针对CPU功耗、温度进行实时调节，而不是大略粗暴的“全功率制冷-停息制冷”模式循环。
如果要让TEC变得智能好用，就须要软硬件结合的掌握系统，从频率，温度，湿度，功耗，电压全方位的进行接管监测。
Intel Cryo项目的成立，进行各种软硬件通用标准的建立，便是为了让这一套完全的TEC制冷办法能够实现民用化。

目前运用于PC领域的TEC半导体散热器，已知的酷冷至尊ML360 Sub-Zero零售价为2999元公民币，EK-QuantumX Delta TEC仅分体式水冷头约合2350元公民币（还需购买冷排水泵等其他部件自行组建），在没有足够量产的情形下，加之新品新技能溢价，本钱一定非常高昂，售价比常规360一体式水冷赶过2~3倍。
至少在TEC类型散热器的产品生命周期前端，并不会进入平凡家庭被普遍利用。

TEC散热器能够产生足够大的温差，只要功率足够，从+90℃到-130℃都可以实现。
当CPU功耗处于某个较低的功耗区间时，TEC能让其内核的温度低于环境温度。
把稳，这种低于环境温度的环境，并非任何时候民用低功率TEC散热器都能达成，仅能在CPU低功耗运行的过程中能够产生低温。

随着工艺制程的提升，晶体管密度增加，CPU的核心的封装DIE面积越来越小，根据热力学事理，导热面积越小的情形下，须要更大的温差来坚持热传导性能，温差较小的传统散热心势无法办理这个问题。
即便CPU功耗并不高，但仍旧会严重积热（热量出口面积不足），导致频率上限过低。
但CPU的发展之路注定了晶体管密度还将连续提升。
TEC天然具备较大的温差属性（吸热端温度可轻松做到-20℃），可能是办理小面积高热量传导的最佳方案。

CPU内核温度越低，就能在同功耗乃至更低的功耗下，达到更高的频率，可大略理解为CPU都是低温高能，高温低能的产品。
平时大家无法体会到这个特性，是由于性能最强的风冷和水冷都无法做到让处理器低于室温，使其内核稳定的勾留在到0℃~20℃的稳定温度区间。
打个比方（非准确数值，只用于观点表达），如果让一颗CPU的某一个核心运行在5.5GHz的超高频，在TEC的压制下，可以将其掌握在50℃，50W功耗，1.3V电压；如果没有TEC的大温差制冷，这个核心温度会急剧提升至90度以上，在高温下要坚持内核的高频，电压会提升至1.45V，单核功耗提升至80W，终极导致CPU无法稳定高频运行。
用TEC散热器，就相称于开启了一个特殊定制的CPU舒适温区，让部分核心去冲击在传统散热条件下无法达成的高频率。

并非所有程序都能够很好的利用主机的多核心资源，我们日常办公，游戏等运用仍旧更须要强劲的单核心性能而非多核低频，因此TEC散热器能够帮助用户便利的达到符合实际运用需求的更高频率，即便是核心不那么多，也能带来更好的实际性能。
这也是类似于Intel i5 9600K，Intel i5 10600K这类少核高频处理器存在的意义。

TEC散热器，正由于更符合CPU内核“低温高能，高温低能”的事情特性，同时具备可量产，可精确智能调节的属性，就能够在某些特定目标下替代不可控且繁琐的液氮超频，成为新观点的超频工具。

TEC半导系统编制冷并非全新技能，这是一位理论观点已存在了100多年，且实际运用于工业，航天，军事领域已经几十年的老朋友。
从观点上来说，TEC半导系统编制冷散热器所具备的上风特性，的确能够与PC主机硬件有一个好的结合。
如果未来量产后的本钱能够大幅度降落，将这个目前看上去挺神秘的“黑科技”下放到常规的240水冷并适当提升售价，对终端用户来说，将不仅仅是得到了一个散热器，它还是一个够发挥自己独特属性，帮用户提升额外性能的工具。
对付这样的“外挂”，我们没情由不期待！
