显卡上面的bios芯片是一个储存芯片，用于储存bios（也便是一个程序，这个程序浸染与显卡的各方面如显卡驱动、显卡的识别、显卡显示接口，就等同显卡的身份证一样）
如上面图中展示的是显卡bios的掌握开关，这个开关紧张存在于一张显卡有2个bios的情形下用于手动调换bios（也便是拨动开关来改换bios）如这个按钮破坏了会导致显卡不认卡，由于显卡因按钮破坏导致无法识别到bios以是不能正常事情（其他方面如电压全部正常，但是显卡不事情时）
显卡插入主板不显示，此时我检测各方面电压无问题，并创造显卡bios开关外不雅观缺失落并堕落，以是我拆下开关
创造焊盘确实堕落，开关也破坏了，就进行了改换
显卡bios电路，紧张包括了bios芯片及bios开关并无其他（部分显卡无开关但有2个bios芯片）
蓝宝石580显卡bios开关
蓝宝石580显卡bios芯片
个中显卡bios芯片在显卡板上很好找紧张便是芯片带数字25如上图展示同一张卡并不同位置的bios芯片（芯片号FM25F024）个中把稳芯片号上的25，现在市情上的显卡一样平常都是25的芯片（常见两种BIOS芯片类型，分别是24系列和25系列。这两种芯片的最大差异在于其容量，24系列芯片的容量常日为2MB或者更小，而25系列芯片的容量则可以超过2MB。对付维修和改换BIOS芯片的工程师来说，精确地识别BIOS芯片的类型是至关主要的。）
个中也会有不同的bios开关，一样平常英伟达显卡都因此按钮的形式存在，如上图所示规格的按钮，一样平常厂商称其为超频按钮（便是通过2个不同bios调换，个中一个bios设定了更高的频率）
在这张显卡上bios开关不同了但bios芯片仍旧是带有数字25的（pm25LD010）
bios芯片的软程序通过编程器来进行如下图
bios编程器
那显卡bios芯片如何丈量是否事情

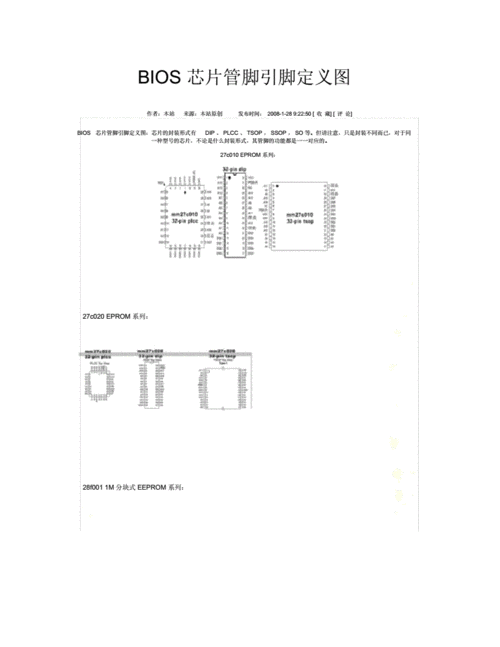

这个是显卡bios芯片的图纸，如图可以看的显卡芯片8个引脚的定义 个中我们只须要判断VCC（芯片供电）即可，这个电压一样平常在3.3v，万用表二极管档阻值在300旁边（芯片其他引脚我们做维修无需过多把稳，快速修睦是关键）
bios电路是比较主要的，一样平常的故障点都是bios芯片内的程序发生故障，而不是芯片本身，但是节制检测知识也很主要。
欢迎各位评论留言谈论，我会连续发布关于显卡的知识
