DFMEA(Design Failure Mode and Effects Analysis,设计失落效模式及后果剖析)

一、什么是DFMEA

DFMEA是指设计阶段的潜在失落效模式剖析,是从设计阶段把握产品质量预防的一种手段,是如何在设计研发阶段担保产品在正式生产过程中交付客户过程中如何知足产品质量的一种掌握工具。
由于同类型产品的相似性的特点，以是的DFMEA阶段常常会借鉴以前量产过或正在生产中的产品干系设计上的优缺陷评估后再针对新产品进行的改进与改进。

二、DFMEA基本原则

DFMEA是在最初生产阶段之前,确定潜在的或已知的故障模式,并供应进一步纠正方法的一种规范化剖析方法;常日是通过部件、子系统/部件、系统/组件等一系列步骤来完成的。
最初生产阶段是明确为用户生产产品或供应做事的阶段,该阶段的定义非常主要,在该阶段开始之前对设计的修正和更正都不会引起严重的后果,而之后对设计的任何变更都可能造成产品本钱的大幅提高。

DFMEA应该由一个以设计任务工程师为组长的跨职能小组来进行,这个小组的成员不仅应该包括可能对设计产生影响的各个部门的代表,还要包括外部顾客或内部顾客在内。
DFMEA的过程包括产品功能及质量剖析、剖析故障模式、故障缘故原由剖析、确定改进项目、制订纠正方法以及持续改进等6个阶段。

三、DFMEA与PFMEA的关系

DFMEA是指设计阶段的潜在失落效模式剖析,是从设计阶段把握产品质量预防的一种手段,是如何在设计研发阶段担保产品在正式生产过程中交付客户过程中如何知足产品质量的一种掌握工具。
由于同类型产品的相似性的特点，以是的DFMEA阶段常常后借鉴以前量产过或正在生产中的产品干系设计上的优缺陷评估后再针对新产品进行的改进与改进。

PFMEA如果在DFMEA阶段做的比较好的话那么在PFMEA阶段将不会涌现影响较大的品质问题，但必竟是新产品每每都会涌现自身特有的问题点，而这些问题也常日都是要经由永劫光的量产或者是交付给客户后才发生或创造的品质问题，这就要通过PFMEA加以剖析担保。

两者终极的目的都是一样的都追求产品质量的稳定及良品最大化，同时也为大量生产供应可行性的担保。

四、形式和格式(Forms and Formats)

用户可能有他们所哀求的特定格式或形式。
如果是这样，你只有征得他们的书面赞许，才能采取其他格式。

这是产品设计小组采取的一种剖析方法，用于识别设计中固有的潜在失落效模式，并确定所应采纳的纠正方法。

正式程序

着眼于客户

尽可能利用工程判断和详确的数据

五、我们应在何时进行设计失落效模式及后果剖析？

当还有韶光修正设计时！

事后补作设计失落效模式及后果剖析只能当作一个练习而已

设计失落效模式及后果剖析是产品质量先期策划和掌握操持(APQP)中“产品设计和开拓”阶段的产物

在剖析了客户哀求和形成初始观点之后进行

在过程失落效模式及后果剖析(PFMEA)之前，常日与可制造性设计(DFM)一道进行。

应成为观点开拓的一个组成部分

是一个动态文件

从一种计策不雅观点出发...

不才列环境下，进行设计失落效模式及后果剖析DFMEA(或至少评审过去做过的DFMEA) ：

是一种新的设计

在原设计根本上修正

运用条件或环境发生变革

从一种计策不雅观点出发...

客户的哀求或期望改变

竞争环境、业务环境或法律环境发生变革

你公司负有设计任务，且PPAP(生产件批准程序) 的一些条件适用

实际发生失落效

六、由谁进行设计失落效模式及后果剖析？

由对设计具有影响的各部门代表组成的跨部门小组进行

供应商也可以参加

切不要忘却客户

小组组长应是卖力设计的工程师

跨职能部门小组

5-9人，来自：

系统工程

零部件设计工程

试验室

材料工程

工艺过程工程

装备设计

制造

质量管理

七、若何进行设计失落效模式及后果剖析？

　提要

组建跨职能部门设计失落效模式及后果剖析DFMEA小组

列出失落效模式、后果和缘故原由

评估

the severity of the effect (S) 影响的严重程度

the likelihood of the occurrence (O) 可能发生的机会

and the ability of design controls to detect failure modes and/or their causes (D) 探测出失落效模式和/或其缘故原由的设计掌握能力

八、若何进行设计失落效模式及后果剖析？

提要

Calculate the risk priority number (RPN) to prioritize corrective actions 打算风险优先指数(RPN)以确定应优先采纳的改进方法

九、若何进行设计失落效模式及后果剖析？

提要

Plan corrective actions 订定纠正行动操持

Perform corrective actions to improve the product 采纳纠正行动，提高产品质量

Recalculate RPN 重新打算风险优先指数(RPN)

十、若何进行设计失落效模式及后果剖析？

提要

先在草稿纸上进行剖析；当小组达成一存问见后，再将有关信息填在设计失落效模式及后果剖析FMEA表上

use fishbone and tree diagrams liberally 充分利用鱼骨图和树形图

trying to use the FMEA form as a worksheet leads to confusion and messed-up FMEAs 若将FMEA表当做事情单利用，就会造成混乱，使FMEA一塌糊涂

建议

1. 组建一个小组并订定行动操持

绝不能由个人单独进行设计失落效模式及后果剖析，由于：

由个人进行会使结果涌现偏差

进行任何活动，都须要得到其他部门的支持

应指定一个人(如组长)保管设计失落效模式及后果剖析FMEA表格

应将小组成员的姓名和部门填入设计失落效模式及后果剖析FMEA表格

2. 绘制产品功能构造图

一种图示方法，个中包括：

用块表示的各种组件(或特性)

用直线表示的各组件之间的相互关系

适当的详细程度

构造图

3. 列出每个组件的功能

功能系指该组件所起的浸染

以下列形式解释功能：

Verb + Object + Qualifier

动词+宾语+润色词

例如：

insulates core 使型芯绝缘

assures terminal position in connector 确保端子与接头连接到位

protects tang from smashing, etc. 防止柄脚被压碎， 等

Don't forget auxiliary functions as well a primary functions 不要忘却基本功能和赞助功能

Often, components work together to perform a function 常日，多个组件一起行使某一功能

Hint: Use the Block Diagram! 提示：利用构造图！

4. 列出质量哀求

a customer want or desire 客户的期望或哀求

could seriously affect customer perception 有可能严重影响客户的意见

could lead to a customer complaint 有可能导致客户投诉

Hint: Use QFD 提示：利用质量功能展开

5. 列出潜在的失落效模式

a defect, flaw, or other unsatisfactory condition in the product that is caused by a design weakness 由设计毛病造成的产品毛病、瑕疵或其它令人不满意的情形

范例的失落效模式

- breaks　- cracks

破碎　　　断裂

- corrodes　- sticks

堕落　　　　　粘结

- unseats　- deforms/melts

未到位　　　变形/熔化

提示

从前两个步骤做起：

功能

质量哀求

AIAG将失落效模式定义为产品不能实现其设计意图的一种办法。
本教材所列第5个步骤中的提示通过列举功能和质量哀求，扼要阐述了设计意图。
注明“无功能”的中间步骤则是指设计意图无法实现。

用你自己的话，对下列情形举例解释：

failure = no function

失落效=无功能

failure = not enough function

失落效=功能不强

failure = too much function

失落效=功能过强

同样：

failure = no quality requirement, etc.

失落效=无质量哀求，等

详细解释每种情形发生的办法:

利用“技能”术语详细解释

采取工程技能判断和/或剖析

参考历史资料，如顾客户抱怨等

“组件或特性，导致无功能”

例如：线束夹＋螺钉＋车身面板上的孔眼

功能=固定线束

无功能=夹子不能将线束固定在车身面板上，失落效模式：

夹子在弯头处涌现裂纹或断裂

夹子从固定孔眼中脱落

功能不敷=夹子不能将线束夹紧，失落效模式：

夹子太大

夹子未锁定

功能过强=夹子将线束夹得过紧，失落效模式：

夹子的金属边夹破了电线

夹子对不齐

6. 推导各种失落效模式的潜在后果

失落效的结果（衍生物）

有可能后果

终极客户或中间客户

政府法规，或

系统层次中的某一部分

顾客的抱怨是有用的信息来源

其后果可能是：

功能完备损失，或

性能或质量低落

许多失落效模式有不止一种影响！

提示：从你在上面所提到的“无功能”情形出发

失落效的后果常日表现为从直接后果到对客户的终极后果等一系列连锁反应

建议对每一种失落效模式建立这种关系链，并记录在失落效模式及后果剖析FMEA表上

利用树形图（故障树）

7. 解释

无功能=夹具不能将电线固定住

失落效模式：夹具波折处涌现裂痕

后果：线束松脱

可能缠住或绊住

可能损失电气功能

功能不敷=夹子不能将电线夹紧

失落效模式：线束松动

后果：线束发出咔嗒声

客户觉得到嗓音

功能过强=夹子将线束夹的过紧

失落效模式：夹具不对中

后果：使线束变形

有可能使接头移位

有可能使电气系统损失功能

8. 失落效的后果

如果影响了安全或对政府法规的符合性，就应如实讲清。

9. 评估每种后果的严重性

AIAG严重性评估标准是针对车辆发生的失落效订定的。
它有助于将这个表格转换成你的特定产品的术语。

严重性打分：Severity Rating (S):

严重性列表 AIAG Severity Table

影响的严重性 Severity of Effect (S):

10. Classify special product characteristics 分外产品特性分类

如果影响到安全或违反法规(严重性为9或10分)而且发生率或探测性（occurrence or detection）评分也很高(如3分以上)...这些产品特性须特殊加以掌握。

Control Plan 掌握操持

11. 确定每种失落效模式的潜在缘故原由

形成失落效模式的设计毛病是造成失落效的缘故原由

是产品设计后所固有的

与产品的利用有关

许多失落效模式是多种缘故原由造成的！

将导致失落效的条件文件化

例如：应力超过强度

考虑“可预见的对产品的缺点利用”

如用一根20A保险丝代替10A保险丝

此外，还应考虑产品的利用寿命

失落效常日是由一系列的事宜造成的，从直接缘故原由到终极缘故原由等

建议为每一种失落效模式建立这种链并记录到失落效模式及后果剖析表

可利用故障树或鱼刺图加以阐述

因果图

例如：线束夹子

失落效模式：夹具波折处断裂

缘故原由：

波折半径太小，无法承受较大的应力<< 设计标准不明确

振动<< 安装方向不对<< 受到空间限定

设计失落效模式及后果侧重于设计毛病。
然而有时在失落效的“设计”缘故原由与“过程”缘故原由之间并无明显差异。

示例：纵然所有加工尺寸都符合规格，但累积公差仍有可能造成一小部分零部件失落效。
这实际上属于设计毛病。

如果确信某项设计特殊易受过程变差的影响，就应将此也视为一种设计毛病，并应列入设计失落效模式及后果剖析中。

12. 评估每种失落效缘故原由涌现的可能性

如果依据现有设计进行生产的话

利用历史资料

看重改进

考虑产品利用寿命

利用可靠性模型，与类似的产品进行比较。

Occurrence Rating (O):发生率评分(0)：

　　AIAG Occurrence Table 发生率表

Be conservative in assigning numbers. 在评分时应持守旧态度

No clue? Assume a score of 10 to \"大众flag\公众 the RPN. 没有线索怎么办？可评10分“标明”风险顺序数 RPN。

13. 体例现有设计掌握清单

设计掌握：能够担保合理设计的任何技能

可制造性剖析DFM Analysis

Sneak Circuit Analysis (System FMEA)潜行回路剖析(系统FMEA)

耐久性/验证明验

有限元剖析Finite Element Analysis

仿照方法Simulation

其它

设计失落效模式及后果剖析的目的：

核实失落效模式及其缘故原由

产品确实能够以这种办法失落效吗？

产品还会以其它办法失落效？

是否已识别失落效的真正缘故原由？

...或者防止发生失落效

失落效模式犹如疾病，设计掌握则象年夜夫采纳的诊断方法

no false negatives 无虚假否定

no false positives 无虚假肯定

(doctor prefers prevention) (年夜夫喜好采纳预防方法)

提示

To continue the analogy, the FMEA is like a list of suspicions that a doctor has based on the symptoms he sees. The design controls are the tests that the doctor proposes to either confirm or throw out those suspicions. 连续进行类比。
FMEA宛如彷佛一名年夜夫根据他所看到的病症作出的一系列诊断。
设计掌握便是年夜夫用于证明或打消这些诊断的试验。

设计掌握有三种类型：

(1) 防止失落效产生的缘故原由；

(2) 查明失落效的缘故原由；

(3) 检测失落效模式

在FMEA表上指定用于相同或类似设计的设计掌握手段

设计掌握对应于掌握失落效模式或缘故原由

可以采纳任何类型：1，2 或3，或个中的任意组合。

如果没有，可写“无”。

14.探测失落效

探测评分----衡量第2或第3种设计掌握能力，见告我们

潜在的失落效模式是否是真正的失落效模式，或

潜在的缘故原由是否是真实的缘故原由

还可以对第1种“预防性”掌握的有效性进行评分

Detection Rating (D):探测评分(D)

　1 will almost certainly detect failure (if it passes this, it won’t fail) 险些肯定能探测到失落效(如能通过这项探测，就不会失落效)

把稳：

这是一种数值判断

其目的是评估现有设计掌握能力

Controls designed to force failure may mask real failure modes! 用于强行防止失落效的设计掌握手段有可能粉饰真正的失落效模式！

(该当心谨慎，并自己作出判断)

15.估算风险优先数(RPN)

RPN= S x O x D

RPN =Severity of Effect x Occurrence Rating x Detection Rating

RPN =后果的严重性x失落效发生概率评分x探测评分

重点放在较高的RPN上

方法

从最大的RPN项目开始

不要凭直觉随意确定优先“减小”数值

16. 纠正方法

应采纳哪些改进方法来降落：严重性、发生率或探测评分

减轻严重程度--变动设计，以掌握其后果

降落发生率--变动设计，以掌握其产生缘故原由

改进探测--改进试验或仿照方法

如果严重性的评分为9或10分时，应予以特殊把稳

你不建议采纳纠正方法吗来降落风险优先数RPN？

不要在表上留下空格不填。
应填写“无”

某些项目可能须要与PFMEA小组谈论。
将这一点记在表上。

17. 职责和预定日期

FMEA以采纳行动为主

必须确定职责并记录履行日期

指定最适宜履行职责的个人或小组

被指定的个人或小组该当是FMEA小组成员。

18. 采纳的纠正方法

记入表内，以便

追踪进展情形

将“充分的关注”文件化（理智的、知识丰富的、负任务的职员应确保产品的设计、制造和交付符合适用确当局标准和法规。
为实现充分的关注并符合顾客的其它哀求，在实行关键特性标识系统是，应将标准关注、附加关注和分外关注设计到质量体系中。
）

完成日期和简要解释

19. 重新打算风险优先数RPN

评价建议采纳的纠正行动

然后重新评估

严重程度severity,

发生率，和/或occurrence, and/or

探测能力detection.

重新打算风险优先数RPN

利用支持数据确认改进方法

结果：

有可能对失落效重新排序

有可能导致进一步纠正方法

十一、DFMEA的案例剖析

案例一：DFMEA的案例剖析

DFMEA是一种以预防为主的可靠性设计剖析技能,该技能的运用有助于企业提高产品质量,降落本钱,缩短研发周期。
目前,DFMEA已在航空航天以及国外的汽车行业得到了较为广泛的运用,并显示出了巨大的威力;但在海内汽车行业并没有系统地展开,也没有发挥其应有的浸染。
以DFMEA在国产汽油机节流阀体的改进设计中的履行为例,对改进后的DFMEA的履行方法和流程进行阐述。

（一）、履行DFMEA存在的困难

发动机为完成其相应的功能,组成构造繁芜,零部件的数量也很弘大,如不加选择地对所有的零部件和子系统都履行DFMEA,将会耗费大量人力、物力和韶光,对付初次履行DFMEA的企业险些是不可能完成的事情。
为此,须要开拓一种方法,能够从发动机的子系统/零部件中选择出优先须要进行剖析的工具。

发动机由曲柄连杆机构、配气机构、燃油供给系统、进气系统、冷却系统和润滑系统等组成,各机构和系统完成相应的功能。
子系统的下级部件或组件常日须要合营完成相应的功能,在描述这些部件或组件的功能时,不仅该当描述其独立完成的功能,还应描述与其他部件合营完成的功能。

组成发动机的零部件种类很多,不仅包括机器零部件还有电子元件,电子部件的故障模式已经较为规范和完全,但机器系统及其零部件的故障模式相称繁芜,不仅没有完全且规范的描述,二者之间还有一定的重复,为DFMEA事情的开展带来了困难,故须要为机器系统及其零部件建立相应的故障模式库。

（二）、履行DFMEA的准备事情

由于在发动机设计中履行DFMEA要碰着较多困难,故作者建议,在详细履行DFMEA之前,须要做好建立较为完善的故障模式库并确定DFMEA的详细剖析工具等准备事情。

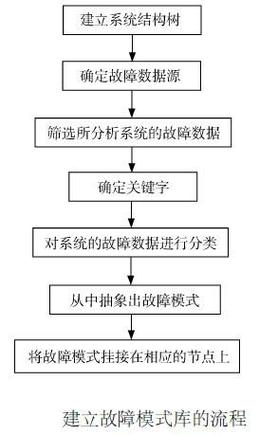

1.建立故障模式库的方法

发动机的组成零部件多、构造繁芜,大多数零部件在运行时还会有相互浸染,导致零部件、子系统和系统的故障模式不仅繁芜,各层次的故障模式还会相互重复,须要为发动机建立一个故障模式库;该模式库不仅该当包含发动机中所有子系统和零部件的故障模式,还能够反响出该故障模式究竟属于哪一个零部件或系统,其建模流程如下图所示。

　（1）建立系统构造树

为建立故障模式库,首先要建立系统的构造树,它并不依赖于某一特定的产品,而是依据同一类产品建立。
如建立一个汽油机的构造树时,应考虑该厂所有的汽油机,剖析出其共同特点后建立构造树;对付组成构造有重大改变的产品,可以考虑为其改变的部分建立一个分支,挂接在系统构造树的相应节点上。

以汽油机的节流阀体为例,该阀体大致都由阀体、怠速掌握阀、节气门位置传感器等组成,细节部分会有所不同,节流阀体的系统构造树如下图所示。

　（2）确定故障数据源

为确定故障模式,先要找到相应的数据源;建议选择同类产品的试验数据或三包数据,由于这两种数据中较为详细地记录了产品在试验和利用过程中涌现的故障。
由于发动机可靠性试验的本钱很高,一样平常企业中都不会有充分的试验数据;只管三包数据记录的不是十分规范,但通过归纳和整理,仍旧可以从中抽象出故障模式。
以是,在试验数据不充足的情形下,一样平常推举采取三包数据。

（3）筛选所剖析子系统的故障数据

一样平常来讲,故障数据来自于系统,须要将故障数据逐层筛选,才能终极得到系统、每一级子系统以及零部件的故障数据,为确定其故障模式作准备。

（4）确定关键字

三包数据来自于不同的维修点,并非由专业的试验职员网络,难免存在不规范的征象,比如对付“密封不严”这一故障征象,故障数据中就会有“密封不严、不密封、密封性差、密封性不好”等多种描述。

针对这种征象,建议数据归纳职员先要理解各种故障征象的描述,在此根本上确定关键字,对所选子系统的故障数据进行归类。
关键字确定的原则是,能筛选到95%以上的同种故障征象,只管即便做到不遗漏;不同故障征象间只管即便做到不重复。
因此,筛选同一种故障征象很可能须要确定几个关键字。

（5）对系统的故障数据进行分类

依据确定的关键字对系统的故障数据进行分类,分类后的故障数据就可以用来抽象出故障模式。

（6）故障模式的抽象

根据分类后的故障数据,可以抽象出相应的故障模式。
故障模式哀求用术语表示,汽车产品可以参照标准　QC—900;标准中没有的故障模式,需由工程师商量之后统一确定。

（7）故障模式挂接在系统构造树的节点上

系统、子系统及零部件平分歧层次都会有相应的故障模式,须要将其挂接在相应的节点上,至此故障模式库就搭建完成。
随着剖析事情的深入和故障数据的持续归纳,故障模式库会越来越完全。

对节流阀体的故障数据进行以上的处理之后,得到了各级组件及零部件的故障模式,建立了节流阀体的故障模式库,下图示出故障模式库的一部分。

须要指出,履行DFMEA时剖析工具的故障模式不仅来源于故障模式库,还来自于事情小组的剖析。

2.确定DFMEA的详细剖析工具

根据履行DFMEA须要耗费大量韶光的详细情形,本研究的参考文献[2]提出了一种新方法来确定须要详细履行DFMEA的工具;思路是对系统进行逐级剖析,根据一定的标准确定须要详细剖析的分支(以下称为主要分支),对主要分支一贯细化到最底层,不可再分的主要分支即为须要详细剖析的工具。
方法分为3步,即建立系统的组成构造树、确定阈值、选择所需剖析的工具。

（1）建立系统的组成构造树

此处系统的组成构造树与上述中的系统构造树类似,但实质上不同。
这里的系统组成构造树是与系统的组成完备相同,依照系统的构造和功能逐级向下建立,直到系统的零部件为止(称为组成构造树的叶结点),组成构造树的示意图见下图。

　图中的系统由子系统1和子系统2组成,两个子系统分别完成相应的功能。
子系统1由子总成1和2组成,子总成1又可以向下划分为零部件;子系统2由两个零部件组成。
个中S12,S21,S22,S111和S112都是该组成构造树的叶结点。

（2）确定阈值

阈值是确定主要分支所依据的条件。
根据DFMEA的事理,推举确定主要度(S)和风险顺序数(RPN)两个参数的阈值,只要某分支的S和RPN两参数中的任意一个即是或超过阈值,该分支就被确定为主要分支。
除S和RPN以外,DFMEA中还有发生度(O)和探测度(D)两个参数,S用来描述故障后果,O表明故障缘故原由的发生概率,D是对探测方法有效程度的度量,RPN是S,O,D3者的乘积。
O和D的阈值根据类似产品的故障数据确定,原则是要比DFMEA中的阈值低。

（3）选择所需剖析的工具

对产品的组成构造树逐级向下剖析,首先确定第一级分支的所有的S,O,D值,并打算得到RPN值;然后根据阈值来确定哪一个分支为主要分支,被确定为主要分支的仍旧重复以长进程直到组成构造树的叶结点,非主要分支则不再连续剖析。

以下图所示的系统组成构造树为例,选择须要剖析的工具。
假设S和RPN的阈值分别为6和70,组成构造树等分支的各参数情形如图5所示,有“3”的部分为主要分支。

由图可见,子系统S1的S和RPN都达到阈值,被确定为主要分支;子系统S2的RPN虽未达到阈值,但S已经超过阈值,也被确定为主要分支;S12,S22和S111被确定为剖析工具,须要对其进行详细的DFMEA。

剖析节流阀体的故障数据,确定S和RPN的阈值分别为5和30,剖析结果见下图。
由剖析结果可知,须要对节气门位置传感器、怠速掌握阀、阀片、阀体本体进行详细的DFMEA。

（三）、履行DFMEA的流程

为增加DFMEA的可用度,使初次进行DFMEA的事情职员也能顺利地履行DFMEA,针对发动机设计的特点,对DFMEA的流程进行了进一步的归纳和改进(见下图)。

为加深对履行阶段的理解,提高剖析效率,将履行阶段分成确定根本项、确定衍生项及天生DFMEA报告等3步。

履行阶段中,功能、潜在故障模式、潜在故障影响、故障缘故原由和现有掌握方法等5个加“3”的为根本项,它们的剖析是决定DFMEA履行成功与否的关键;S,O,D,RPN和建议的纠正方法为衍生项;根本项确定之后,衍生项可以随之确定。

1.剖析根本项

（1）功能

剖析项目的功能,用尽可能简明的笔墨来解释被剖析项目知足设计意图的功能;阀体的功能是与阀片合营担保最小流量;与怠速掌握阀合营担保怠速流量;与节气门位置传感器合营担保主进宇量。

（2）潜在故障模式

每项功能会对应一种或一种以上的故障模式,填写故障模式要遵照\"大众毁坏功能\"大众的原则,即只管即便列出毁坏该功能的所有可能的模式;故障模式大部分来源于故障模式库,还有一部分是新涌现的故障模式以及小组剖析的结果,阀体的潜在故障模式为磨损、裂纹、断裂以及积碳等。

（3）潜在故障后果

每种故障模式都会有相应的故障后果;剖析故障后果时,应尽可能剖析出故障的终极影响,即最严重的影响;阀体的潜在故障后果为发动机无力、燃油花费率高、怠速高。

（4）潜在故障起因

所谓故障的潜在起因是指设计薄弱部分的迹象,其结果便是故障模式;根据阀体构造和对其进行的功能剖析,可以知道阀体磨损的潜在故障缘故原由为,阀体喉口与阀片直径不匹配;阀杆与阀片螺钉孔的位置不匹配;怠速掌握阀与怠速通道的孔径不匹配;怠速通道的孔系不同轴。

（5）现有掌握方法

根据故障的潜在起因可确定预防与探测的方法,这些都是已有的或将要有的方法。

阀体的现有掌握方法为合营设计阀体喉口和阀片直径,担保其合营间隙;合营设计阀杆和阀片螺钉孔位置,担保其同心度;合营设计怠速掌握阀和怠速通道的孔径,担保其合营间隙。

2.剖析衍生项

根据潜在故障后果确定S,根据潜在故障缘故原由以及同型产品的三包数据确定O,根据探测方法确定D;根据确定的S,O,D打算得到RPN值。
如果须要改动,可以提出适当的建议方法,作为改进的依据,末了天生统一的DFMEA报告。

美国汽车工业行动集团(AIAG)颁布的FMEA标准中,供应了严重度、O和D的评定准则[3],个中,O准则非常直不雅观,根据打算得到的频率即可得。

D和严重度剖断准则的操作性较差,作者推举企业根据AIAG的D准则,结合企业现有的掌握方法制订适用于企业自身的D剖断准则。

至于严重度的剖断,提倡仍沿用AIAG的准则,但为了增强其可操作性,作者对其进行了进一步的归纳总结,天生如下图所示的流程;根据该流程即可很随意马虎地剖断每种故障的严重度。

阀体磨损的严重度影响了发动机的基本功能,但未完备损失,以是严重度为7;

阀体磨损的O根据故障数据的统计结果,结合专家组的剖析,确定O为3;

阀体磨损的检测度现有的掌握方法除硬度检测外,均为对两零部件的合营检测,有较多的机会能找出潜在的起因,检测度为4。

专家组确定S和RPN的阈值为7和80,当S超过7(含7),RPN超过80(含80)时,必须对其进行改进。
因此,提出了以下建议方法:a)阀体喉口和阀片直径、阀片和阀杆影响全闭泄露量,除担保其合营间隙外,还应通过设计担保装置后阀体喉口和阀片的同轴度,并进行全闭泄露量检测;b)怠速掌握阀和怠速通道影响怠速流量,先须要通过设计担保怠速通道孔系的同轴度,然后担保怠速掌握阀和怠速通道的同轴度和间隙。

完成以上剖析后,要根据建议方法对设计进行改动(实际采纳的方法可能与建议方法不同),改动后再重复以上步骤,直至S和RPN低于确定的DFMEA的S和RPN阈值。

3.天生DFMEA报告

完成每轮DFMEA之后,要及时天生DFMEA报告,包括需改进的零部件、建议方法和改进方法等。

案例二：DFMEA在通讯产品设计中的运用

（一）、DFMEA简介

1.DFMEA简介

FMEA 是potential Failure Modeand Effects Analysis的缩写，意指失落效模式和后果剖析。
它是一种识别设计风险，降落风险的剖析方法。
该方法于1949年由美国军方创建，并将其用于国防工业。
后来在航空航天、汽车工业中得到广泛利用。
1 993年，美国汽车工业行动集团首次发行了FMEA标准，并于2008年发布第四版。

FMEA紧张分为DFMEA和PFMEA。
DFMEA指设计失落效模式和后果剖析，关注的是产品设计产生的潜在失落效。

PFMEA指过程失落效模式和后果剖析，关注的是产品制造过程中产生的潜在失落效。

本文将重点谈论通讯产品设计过程，如何通过DFMEA来提高产品质量。

2.DFMEA的浸染

DFMEA由卖力产品设计的设计工程师在设计开拓阶段完成。
同时它也是一种有效的法律记录，记录了我们降落顾客潜在风险，保护顾客投资所做的努力。

DFMEA的履行，可以有效的提高产品质量，缩短产品开拓周期，降落开拓掩护本钱，提高顾客满意度。
同时，DFMEA也是创新型企业知识管理的方法，为企业如何做好知识积累供应思路。

3.DFMEA在实行过程中碰着的紧张问题。

FMEA目前在汽车制造行业利用最为广泛。
因此大部分先容FMEA或者DFMEA的专著都因此汽车行业为背景。

这就为希望把DFMEA剖析方法引入通讯产品设计的工程师带来了不小的麻烦。

DFMEA在实行过程中，很随意马虎产生下面两个问题：第一是把DFMEA做“虚”。
DFMEA最主要的浸染便是失落效预防。
很多企业乃至把剖析事情放到了开拓基本结束后，如何可能实际效果? DFMEA如果没有和现行的开拓流程、制造流程紧密结合。
终极都将变成纸上谈兵。

第二，设计工程师没有精确理解DFMEA的内在逻辑关系，盲目照搬DFMEA标准的表格，依赖个人履历，无序的堆彻想象出来的失落效模型。
这样得出的结果，自然无法实现失落效预防。

针对这两类问题，笔者对DFMEA的方法做了一些改进，加入了自己的实践理解和操作履历，使之更为适宜通讯产品设计的利用。
该方法在某高新技能企业的交流机产品开拓上进行了履行，收到了较好的效果。

（二）、DFMEA流程

1.DFMEA履行流程

DFMEA的履行一样平常可分为：DFMEA策划，表头填写，团队组建，失落效调研，构造剖析 功能剖析，风险评估，风险量化，优化方法等，共计9个步骤。

上述9个步骤和产品的开拓密切干系，是本文谈论的重点，但并不是DFMEA的全部。
DFMEA是一个动态文件，在全体产品的生命周期都有效，它该当随着产品在市场的表现，不断的被更新，直到产品退市。
这种意识是DFMEA得以成功履行的很关键的一点。

2.DFMEA与IPD开拓流程的关系

IPD(Integrated Product Development)是一种前辈的产品研发流程，在通讯行业利用较广。
在IPD流程中，产品研发一样平常包括以下六个阶段：观点阶段、操持阶段、开拓阶段、验证阶段、发布阶段、品类阶段。
个中观点阶段到验证阶段，一样平常认为是产品研发的关键阶段。
也是我们DFMEA履行的紧张阶段。

DFMEA的履行与IPD流程有以下几个关键的契合点：

（1）DFMEA策划在产品操持阶段结束前完成。
DFMEA策划的启动，一样平常哀求在产品设计方案定型往后开始，一样平常建议该活动放在产品操持阶段内完成。
该阶段是我们制订各种产品开拓操持的关键阶段。
这也包括DFMEA的履行操持。

（2）DFMEA的启动一样平常在操持阶段结束后。
操持阶段结束，产品立时进入开拓阶段阶段。
该阶段是产品设计实现的阶段，也是DFMEA履行的紧张时段。

（3）DFMEA的优化方法必须在样机发布之前完成。
要担保让DFMEA剖析的结论，能成功的导入设计。
那就必须做到在设计冻结之前，完成第一次DFMEA剖析。
这样才能使我们的DFMEA不流于表面。

（4）DFMEA的更新必须在产品正式发布之前，至少完成一次。
在产品的验证阶段，我们要做大量的调试、测试事情，很可能会创造一些设计问题。
这些问题须要更新到我们上个阶段的DFMEA剖析报告。

（5）DFMEA须要在全体产品生命周期被持续更新。
企业是否具备这种不雅观念可以说是DFMEA在这个企业是否被成功履行的主要特色之一。
只有坚持持续更新我们的DFMEA剖析报告，才能做到知识的不断累积，进而用来提高下一个产品设计的质量。

有了上面5个关键契合点的担保，至少在流程上担保了DFMEA的成功履行。
但是，要使DFMEA能真正为我们的设计保驾护航，还须要我们深入的理解DFMEA各步骤的内在逻辑关系。

（三）、履行DFMEA

1.DFMEA履行准备

（1）建立失落效模型库

失落效模型库是一个创新型企业最主要的知识组成之一。
它常日由产品故障数据库、售后维修记录、客户投诉等几个至关主要的数据库共同组成。
这些内容基本上都是在市场上付出了高昂代价后，取得的知识积累。
因此称得上是企业最核心的知识产权。
这部分数据如何利用起来，辅导新设计预防失落效的发生，是失落效模型库的最主要的代价表示。

①我们要确保失落效模型库的数据能被方便检索，且不易被遗漏。
失落效模型的记录要尽可能的详确，这有助于利用者理解。
失落效模型至少应包括以下内容：功能模块、潜在失落效模式、潜在失落效后果、潜在失落效缘故原由、现行掌握方法。
为了便于检索，建议对付每一条失落效记录都定义几个关键词。
比如主芯片的型号，主电路的功能等。

②如何担保市场故障、售后维修或者客户投诉的内容能被整理，并放入失落效模型库。
企业该当建立这样的机制，鼓励干系职员为失落效模型库作出贡献。
只有充分动员全体职员的力量，才能使失落效模式库不断得到更新和补充。

③须要考虑如何保护失落效模型库。
失落效模型库是企业核心竞争力的表示，因此如何做好数据安全显得格外主要。
紧张包括防止数据库丢失和数据泄密两方面的事情。
防止数据库丢失只须要做好备份事情即可，有很多方法可以采取。
数据库保密事情可以通过权限掌握来实现。

建立了一个有内容，易检索的失落效模型库，为我们成功履行DFMEA打下了根本。
至少它可以担保曾经出过的失落效，我们不再犯。

（2）确定DFMEA的范围

对付较繁芜的通讯产品设计，要先做好模块分解。
通讯产品的设计按照其采取的技能成熟与否，可以分为三个等级。
第一级是完成采取新技能的设计。
第二级是有类似技能可供参照的设计。
第三级是完备相同的技能。

根据模块的技能成熟度，采纳不同的DFMEA剖析策略。

技能成熟度高的，可以少做乃至不做剖析；对付成熟度低的新设计，必须作为DFMEA剖析的重点；而中间的第二级设计，笔者建议把精力放在设计变更部分。
总的原则便是，把更多的精力向高风险的设计倾斜，这样才能使我们得到较好的投入产出比。

（3）产品模块分解

通讯产品按照各组成电路／模块实现的功能，一样平常都可以拆解成“系统— —子系统—— 部件”这样的金字塔构造。
当然，系统繁芜的产品将对应更多的层次。
层次拆分过多或过少，都不利于我们理清各模块之间的关系。
建议根据参与设计的角色或者职责分工来拆解全体系统。
一个总的原则是，每个设计工程师卖力自己那部分事情的DFMEA剖析，总体方案工程师卖力总成。

完成模块分解，是为了便于我们确定卖力人，确定DFMEA团队的核心职员。
企业针对自己的产品特点，应做一个较为全面的分解，这个分解出来的构造将变成模板，用于辅导详细项目的模块分解。

2.DFMEA策划

有了前面的准备，项目组可以在企划阶段(或者方案确定往后)策划DFMEA的履行操持。
紧张包括产品模块分解，指定DFMEA策略，指定模块卖力人，确定完成韶光等。

3.DFMEA团队组建

DFMEA团队是基于利益干系方原则来建立的。
至少会包括设计工程师，工艺制造工程师，测试验收工程师，质量工程师等。
为了能发挥团队的力量，要监控所有成员对DFMEA的贡献度，否则随意马虎流于形式。

4.产品构造剖析

很多设计职员在做DFMEA剖析的时候，存在一定的盲目性，想到哪写到哪。
根本无法担保产品的所有细节都被考虑到。
做产品构造剖析的浸染就在于此，系统的、全面地剖析产品的构成，确保各组成部分都能被剖析到。

5.产品功能剖析

产品功能是产品的代价所在。
对付通讯产品设计，笔者建议从需求剖析入手，对产品功能进行全面的剖析。
开拓的观点阶段一样平常都会产生一个叫产品需求的文档。
它是产品经理充分理解客户需求后，得出的一个产品开拓哀求。
只要我们牢牢把握了这个文档，并据此深入剖析详细的功能。
我们就可以基本做到不遗漏功能。

产品功能剖析和产品构造剖析一道，共同担保了我们对产品的全面分解。
这些内容就构成了DFMEA标准表格的第一列“项目／功能”。

6.风险评估

DFMEA风险评估的思想，是把潜在失落效发生的严重性，发生的概率，发生后被检测到的可能性，这三个指标加权作为衡量一个失落效风险的高低。

严重度、频度、探测度的评估具有一定的主不雅观成分存在，不同的人对同一个问题每每会有不同的判断。
我们不用去细抠详细的分值是多少，而该当把精力放在对前文表一到表三第二列内容的判断上。
比如一个失落效，我们判断它探测度的时候，只要确认它在那个阶段能被创造?如果在设计阶段被创造，那么便是3～5分，如果要到样机阶段才可能被创造，那么便是6～8分。

7.量化评估。

严重度、频度、探测度的分值加权，可以帮助我们判断失落效风险的顺序，用RPN来表示。
如何利用这三个参数，不同的企业有不同的方法。
大部分企业采取三者相乘，以所得值的高低作为处理的优先顺序。
对付通讯产品设计，笔者建议首先应考虑严重度。
严重度超过8的失落效可能导致企业付出惨重代价，比如违反法规导致的召回，对客户安全产生了问题而导致的诉讼等。
因此，严重度超过8的失落效应予以紧张考虑。
其次，再考虑以三者的乘积作为判断的依据。

无论采取哪种方法，RPN值所代表的含义都仅是一个处理的先后顺序。
当只存在一个失落效模式时，这个值无论多高都没有任何意义。
笔者也不建议企业对RPN设定阀值，比如有些企业定义“RPN低于1 00的失落效，可以不须要采纳方法”，这样的设定随意马虎产生惰性。

8.优化方法。

有了RPN值，我们就可以判断出哪些失落效须要优先考虑优化方法。
优化方法是针对降落频度和探测度而言的。
一个失落效的严重度一样平常不能被降落，除非是采纳的方法是改换了关键模块／部件，或者是去除了某些功能。

优化方法须要明确卖力人，完成韶光等。
只有把剖析的结论导入了设计，我们的DFMEA才算落到了实处。

对策表（Countermeasure Table）

一、对策表概述

对策表，别号方法操持表，是针对质量问题的紧张缘故原由而制订的应采纳方法的操持表。
可广泛适用于各种质量掌握活动中，用以针对质量问题(或缘故原由)订定对策或方法，作为履行时的依据。

对策表是实行的依据,即必须按照对策表规定的内容实行。
常日,对策表是在因果剖析图的根本上,根据存在质量问题的缘故原由制订适当方法、对策,以期质量问题得到办理。

二、对策表的基本格式

对策表是一种矩阵式的表格。
个中包括序号、问题(或缘故原由)、对策(或方法)、实行人、检讨人(或卖力人)、期限、备注等栏目。
基本格式见表1。

三、对策表的利用原则

1、对策表各栏目的设置，可在基本格式的根本上根据实际须要进行增删或变换。
如在第1栏与第3栏之间增设“目标”一栏，在第3与第4栏之间增加“地点”一栏，第6栏之后增加“检讨记录”一栏等。
栏目名称，第2栏也可改为“问题现状”；当对策表与排列图、因果图构成“两图一表”联用时，第2栏应改为“紧张缘故原由”(或“紧张成分”)等。

2、制订对策表的程序是：首先根据须要设计表格，填好表头名称。
然后，在谈论制订对策(或方法)后，逐一将有关内容填入表内。

3、填写对策表各栏目的详细内容时，应把稳前后相对应。
如第2栏填写一条问题(或缘故原由)之后，可以与其他一条或几条对策(或方法)相对应。
对策(方法)要只管即便详细明确，有可操作性。

四、对策表的运用示例

1、某企业机加工车间有一台车床加工工序能力低，Cp值仅为0.677，不良品率均匀为4.3%，经QC小组剖析找出造成此问题的紧张缘故原由为：

a. 操作者不能节制工序质量掌握方法；

b. 设备精度偏低；

c. 丈量偏差较大；

d. 切削热影响尺寸精度。

2、召开QC小组会议，针对造成质量问题的紧张缘故原由订定对策，并对每一项对策进行分工，明确完成期限等。

3、绘制“对策表”(见表2)，将有关内容填入表内。

4、按对策表进行履行。

5、定期统计工序不良品情形，打算不良品率。
经由半年活动，工序能力指数Cp值由0.677 提高到1.26。
解释该对策表订定精确，履行有效。

6、遗留问题：第8条对策正在履行中，待得出结论制订新的对策后，进行第二个循环的事情。

这一天有你们真好，愿你们过得愉快。

您的关注是我最大的动力！
