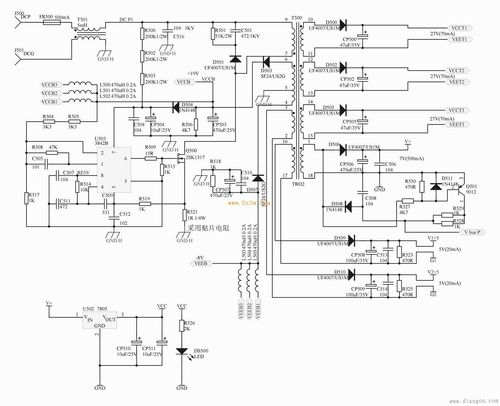

1.欠电压锁定开启阈值为16V,芯片供电电压应在16V~20V之间。当芯片供电电压高于16V时,8脚输出+5V电压,供给4脚R、C振荡定时元件,电路起振事情。当供电低于10V时,欠电压保护电路起控,8脚输出电压为0,电路停振,6脚无输出。运用此一特点,当电路涌现停振故障,而又查不出故障点时,可单独为芯片供应16~20V可调直流电源(将其他供电全部停掉!
),在调压过程中,检测到8脚的电压变革(应有0~5V的跳变输出),6脚也相继有0~1.2V的输出,大致可确定芯片及外围电路基本正常!
2.UC2844内部的保护电路动作,常日会使1脚(内部偏差电压放大器输出端)上的电压降至1V以下;使引脚3(电流检测比较器输入端)电压升至1V以上。前者为输出过电压保护,后者为输出过电流保护,两种都会导致电流检测比较器输出高电平,PWM锁存器复位,输出端关闭。因此,正常事情时,1脚电压必须升至1V以上,3脚电压必须降至1V以下,并以此判断哪个保护电路动作没有。

3.二极管档丈量各脚对地阻值,并与正常芯片对地阻值比较较,也可大致判断出芯片是否破坏!
