一、安克Nano美规20W PD充电器外不雅观
包装采取经典蓝白配色，正面设计简洁，印有ANKER品牌。
背面印有产品参数等信息。
型号：A2633
产品尺寸：282830mm
重量：30g
输入：200-240V~50HZ 0.6A
输出：5V3A、9V2.22A
制造商：安克创新科技株式会社

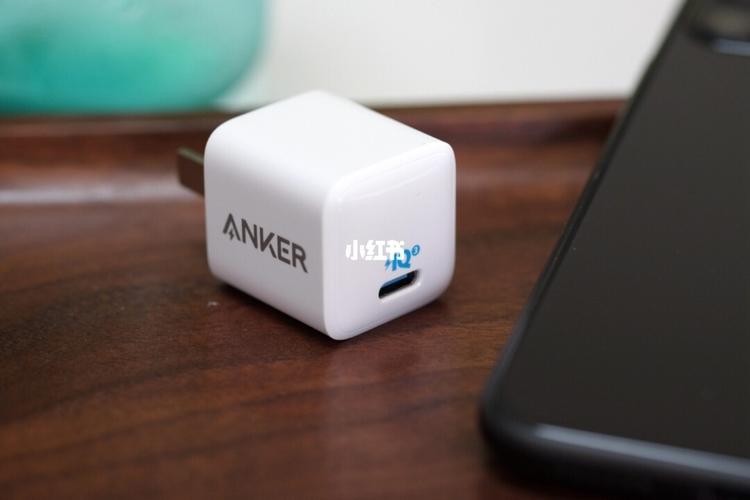

充电器采取PC阻燃材质白色外壳，腰身各面磨砂，顶面亮面且微凸。充电器机身整体趋于立方体，十分小巧。
腰身一壁印有Anker品牌，输入端配备固定式美规插脚。
输召盘面USB-C口靠侧边设计，蓝色胶芯不露铜。接口旁有蓝色闪电标识以及PowerIQ 3.0 logo，辨识度非常高。
利用游标卡尺实测充电器机身长29.98mm。
宽度为27.45mm。
厚度为27.51mm。
和苹果20W充电器大小比拟，体积上风明显。
拿在手上的直不雅观感想熏染，非常小巧。
充电器净重约为30g。
利用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0、QC3.0、PD3.0快充协议。
此外PDO报文显示C口还具备5V3A和9V2.22A两组固定电压档位。
二、安克Nano美规20W PD充电器拆解
将输入端外壳拆开，连接导线打胶绝缘。
充电器采取三块小板U型构造设计，输入端设有玄色绝缘隔离板。
变压器包裹绝缘胶带，并有白色塑料壳将其与母座隔离，右侧保险丝也包裹绝缘胶带。
通过不雅观察创造安克这款20W PD快充充电器采取开关电源宽范围输出，由协议芯片掌握，通过光耦反馈输出电压的设计架构。下面就由输入端开始为大家逐一先容这款产品的用料。
输入端一览，右侧小板上设有高压滤波电解电容和工字电感。
主板背面一览，右侧设有一颗整流桥，左侧设有同步整流管、协议芯片以及输出VBUS开关管。
将PCBA模块拆分开，主板输出端设有两颗固态电容，侧面小板上还设有主控芯片及其供电电容，顶部小板上设有变压器。
延时保险丝特写，规格为2A 250V。
共模电感特写，用于滤除EMI滋扰。
重庆平伟 ABSR210整流桥特写，电流2A，反向耐压1000V。
重庆平伟 ABSR210 详细资料。
高压滤波电解电容采取永铭KCX系列，这是永铭2019年推出的快充电源专用产品，其事情温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低泄电流（低待机功耗）、高纹波电流、高频低阻抗等性能上风。
规格为400V 22μF，尺寸为818，一款低内阻产品。充电头网理解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采取，得到客户同等认可。
另一颗也是永铭KCX系列。
规格为400V 10μF，尺寸为810，同样为低内阻产品。
工字电感特写。
主控芯片供电电容来自艾华，规格为50V 10μF。
充电器主控芯片采取PI INN3266C，左侧两颗Y电容串联。INN3266C内置了掌握器，开关管，次级同步整流掌握器，集成度高。其属于InnoSwitch3-CP家族，将低级和次级掌握器以及磁感双向通信技能反馈整合到一个IC中，极大地简化了反激式电源转换器的设计和制造，特殊是那些哀求高效率和/或紧凑尺寸的电源转换器，并且提高了系统可靠性和稳定性。
INN3266C详细资料信息。充电头网理解到，采取这颗芯片的还有小米9手机27W原装充电器MDY-10-EH、遐想27W USB PD快充充电器、坤兴27W QC4+充电器等产品。此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采取，性能得到客户广泛认可。
变压器特写。
次级同步整流MOS管，丝印66940，来自AOS万代。
两颗输出滤波固态电容采取永铭贴片型VPX系列，规格为16V 220μF，尺寸为6.35.8，实际高度为5.8MM-5.9MM。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。
充电头网理解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品利用，此外还被运用在小小黑、品胜、邦克仕等品牌20W迷你充上，得到客户同等认可。
南芯SC2002是一款高度集成的PD DFP掌握器。它符合最新的USB Type-C和PD 3.0标准，并支持最盛行的高压快速充电协议（包括华为SCP和VOOC闪充），最多支持2组DPDM接口，可以单芯片支持1C1A运用，广泛运用于墙充，车充和支持USB快充的插线板。
同时，南芯SC2002支持极宽操作电压范围，最大可达30V，不须要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路，使外部器件最小化，系统设计大略，BOM本钱低，为许多运用供应了高度灵巧和经济有效的办理方案。
SC2002支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DP/DM引脚过压保护、CC引脚过压保护等，有效担保了系统的稳定可靠运行。
输出VBUS开关管采取UBIQ的QN3102M3N，耐压30V，导阻6.9mΩ。
UBIQ QN3102M3N资料信息。
USB-C母座特写，过孔焊接。
全部拆解完毕，来张百口福。
充电头网拆解总结
安克Nano 20W PD充电器美规版比较国行版，外不雅观、体积都一样，利用插脚不同。性能上，支持QC和PD3.0通用快充协议，具备5V3A和9V2.22A两组固定电压档位，也能很好知足iPhone 12系列新机快充需求。
充电头网通过拆解理解到，美规充电器的PCBA模块采取三块PCB小板组合焊接设计，输入端设有隔离板，初次级元器件间也做了隔离处理。充电器采取PI INN3266C搭配万代同步整流管的开关电源方案，协议芯片采取南芯SC2002。此外采取永铭KCX系列电解电容和NPX系列固态电容进行输入输出滤波。整体比拟下来，和国行版用料大为不同，不过也很可靠。
